三路接线端子排结构设计

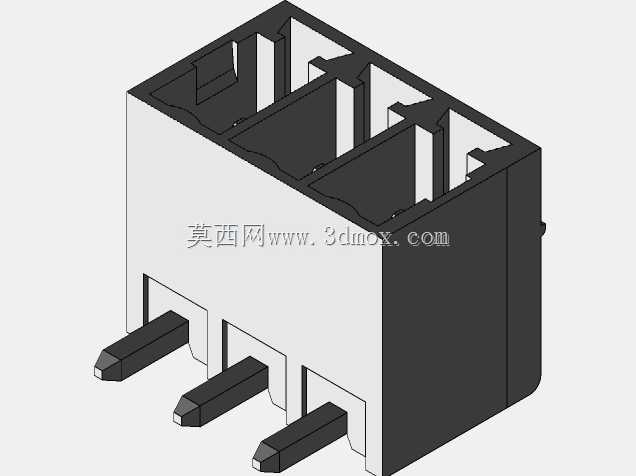

　　在低压电气柜、工业控制设备、小型机电装置的内部布线环节，这类三路接线端子是实现导线可靠分接、电路有序排布的基础连接件，日常选型时经常会碰到不同间距、不同引脚数的接线端子匹配问题，这个三维模型完整还原了DEGSON对应型号接线端子的实体结构，能直接用于电气装配的干涉检查、布局模拟。从实际使用场景来看，这类端子主要应用在PCB板载接线场景，比如小型PLC扩展模块、传感器信号采集板、低压电源分配板的对外接线位置，替代传统的焊接接线方式，既可以提升现场接线的效率，也方便后期设备维护时的线路改接、故障排查，不需要反复拆焊电路板，降低维护过程中对PCB焊盘的损伤。

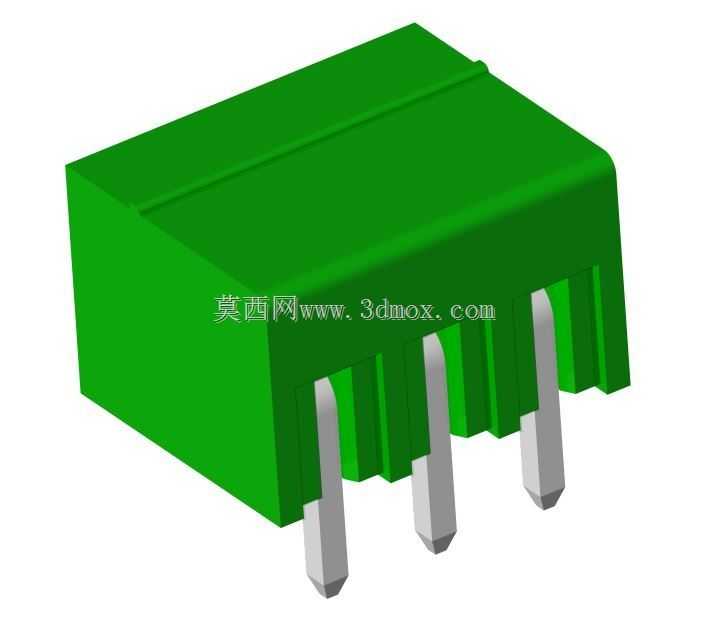

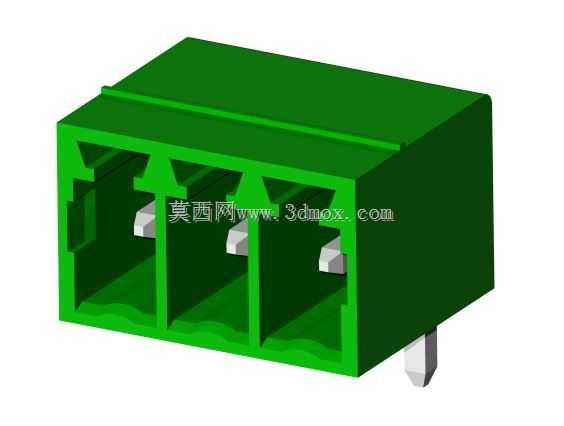

　　从结构设计角度拆解，这个端子采用绿色阻燃PA材质作为绝缘基座，基座部分做了相邻接线位的隔离筋设计，每一路接线通道之间都有凸起的绝缘隔断，避免多股导线接线后铜丝外露造成的极间短路，基座顶部的平整面可以粘贴线号标识，方便施工时对应回路编号。三个直插式金属引脚采用镀锡铜材质，引脚的截面尺寸匹配标准PCB焊盘孔径，引脚长度兼顾波峰焊的吃锡深度要求，插入电路板后引脚伸出焊盘的长度控制在1.5mm到2mm之间，既保证焊接后的结合强度，也不会因为引脚过长造成焊接后剪脚的额外工序，同时引脚的位置度公差控制在0.1mm以内，适配自动化插件设备的上料、插装精度要求，适合批量生产的SMT或波峰焊工艺。

　　安装边界方面，这个三路端子的引脚间距为5.03mm，对应行业通用的5.08mm间距系列的安装尺寸兼容范围，基座的整体宽度、高度、深度尺寸都按照实际产品1:1建模，在做PCB布局时，可以直接调用这个模型放置在板边位置，预留出接线操作的空间——通常端子外侧需要预留至少15mm的导线弯曲、螺丝刀操作空间，避免和机箱外壳、相邻元器件产生干涉，基座底部和PCB贴合的平面做了微小的定位凸点，插装时可以卡在PCB的定位孔上，过波峰焊时不会因为锡流冲击出现位置偏移。

　　功能特性上，这类螺钉式（本次模型对应的是直插焊板后配合螺丝压线的结构）接线端子可以适配0.5平方到2.5平方的单股或多股铜导线，拧紧螺丝后的压线拉力可以满足行业标准要求，不会因为设备运行中的振动出现导线松脱，绝缘基座的阻燃等级达到UL94-V0级别，在设备出现过载升温的情况下不会出现自燃，满足低压电气设备的安全规范。建模过程中还原了基座的脱模斜度、金属引脚的倒角细节，在做整机三维布线时，可以直接在模型上模拟导线的接入走向，检查导线弯曲半径是否符合要求，也能用来生成装配指导文件里的端子安装示意图，不需要额外拍摄实物样品。

　　在非标设备设计过程中，很多工程师容易忽略接线端子的占位尺寸，往往等到PCB打样回来、装配时才发现端子和机箱结构件干涉，或者接线空间不足导致螺丝刀无法操作，这类精准的三维模型可以在设计阶段就完成布局校验，比如在设计小型控制盒时，把端子模型导入装配体，模拟上盖闭合后的内部间隙，确认端子顶部和上盖的安全距离，避免因为绝缘距离不足造成的耐压测试不通过。另外这个端子的相邻引脚间距、基座侧壁厚度都符合电气间隙的安全要求，在250V以下的交流、直流电路中使用时，极间的绝缘距离可以满足耐压测试要求，不需要额外增加绝缘隔离片。

　　从建模细节来看，模型还原了金属引脚的端部倒角，方便插装时顺利进入PCB焊盘，不会出现引脚顶偏焊盘的问题，基座的外表面没有多余的卡扣、凸起结构，适合在密集排布的PCB上相邻安装，多个同型号端子并排使用时，基座侧面可以紧密贴合，不会出现间隙浪费PCB板面空间。同时基座的压线螺丝孔位置做了沉台设计，螺丝拧紧后头部不会高出基座平面，避免和上层的结构件产生刮擦，也能减少积灰造成的绝缘性能下降。
