德格森十路母接线端子结构设计

　　在工业控制板卡、小型配电模块、信号转接装置的电路搭建场景里，这类多回路接线端子是实现导线快速分接、可靠导通的核心基础部件，十路的通道配置刚好适配单组十芯信号回路或者小功率动力回路的分线需求，不用额外拼接端子就能完成整组线路的规整连接，大幅减少柜内零散接线的杂乱问题。从实际使用场景来看，这类端子常被用在PLC输入输出转接板、小型传感器集线模块、低压信号分配盒里，既可以作为板载直焊部件固定在PCB板上，也能配合绝缘外壳组成独立的接线分线模块，适配0.5-2.5平方毫米的多股或单股硬导线压接，日常检修时不用反复焊线，通过顶部的橙色压接拨片就能完成导线的锁紧与释放，操作效率比传统螺丝压接端子高出不少。

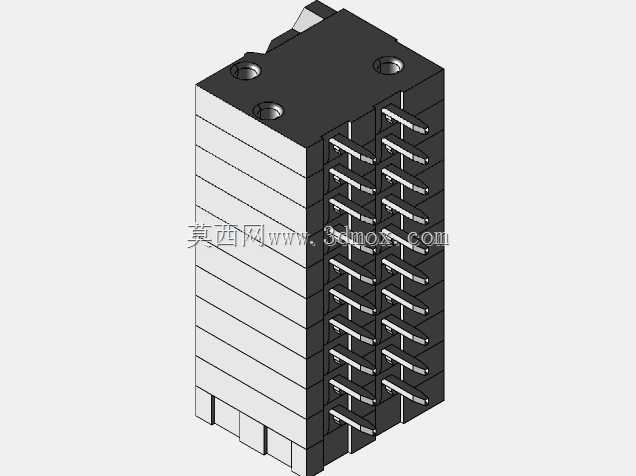

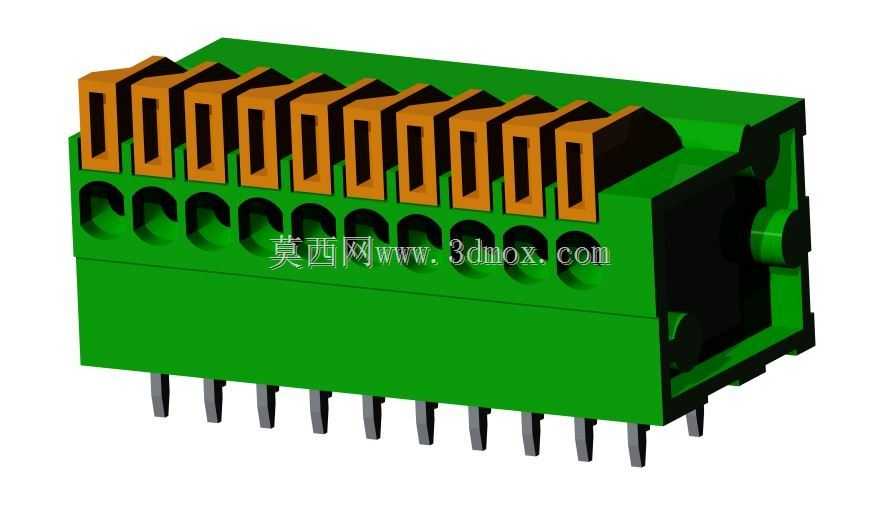

　　设计这款端子的时候，首先要考虑的是板载安装的引脚定位精度，底部的十根直插引脚间距严格匹配标准2.54mmPCB焊盘网格，引脚长度控制在3.2mm，既能保证波峰焊时焊锡充分浸润引脚根部，又不会因为引脚过长导致焊后透锡过多影响背面元件布局。绿色的绝缘基座采用PA66加玻纤的阻燃材质，壁厚均匀控制在1.2mm，既保证整体结构强度，在插拔导线受力时不会出现基座开裂，也能满足UL94-V0的阻燃等级要求，适配低压电控场景的安全规范。顶部的橙色压接按键和内部的导电铜夹是联动结构，每个按键对应独立的铜夹腔体，相邻腔体之间设置0.8mm的绝缘隔筋，避免相邻回路之间出现爬电距离不足的问题，即使在潮湿的工业环境下也能保证回路间的绝缘可靠性。

　　从安装边界来看，这款端子整体宽度为25.4mm，刚好对应十个引脚的总间距，基座深度为12mm，高度从PCB板面到顶部按键的总高度为14.5mm，在PCB布局时只要预留出对应长宽的安装区域，同时在端子前方留出10mm的操作空间用于导线插拔和按压按键，就能满足日常操作的空间需求，不会和周边的电容、电阻等板载元件产生干涉。导线插入端的孔径为2.8mm，刚好适配最大2.5平方导线的线径，插入深度为8mm，保证铜夹和导线导体的接触长度足够，大电流通过时不会出现接触电阻过大发热的问题。内部的导电铜夹采用锡磷青铜材质，表面镀锡处理，既有足够的弹性保证导线压接后的抱紧力，长期使用不会出现弹性衰减导致的接触不良，也能抵御工业环境下的氧化腐蚀，提升长期使用的可靠性。

　　在结构细节设计上，基座两侧设置了定位凸台，在PCB焊接时可以先通过凸台和板上的定位孔配合预固定，避免过波峰焊时端子出现偏移导致引脚虚焊。顶部的压接按键表面做了防滑纹理，操作人员用手指或者小号一字螺丝刀按压时不会打滑，按键的按压行程为2.5mm，按压到底时铜夹完全张开，导线可以无阻碍插入，松开按键后铜夹自动回弹锁紧导线，压接力经过调校，即使是多股软线也能被牢牢夹紧，拉扯导线时不会出现松脱。基座底部的引脚和内部铜夹是一体化冲压成型，没有额外的铆接接点，减少了接触电阻的产生点，每一路的导通电阻都能控制在5毫欧以内，适配最高10A的持续载流需求，满足小功率动力回路和信号回路的传输要求。

　　实际选型使用时，这类十路端子可以单只使用，也可以多只并排拼接扩展更多回路，基座侧面设置了拼接卡槽，多只拼接时相邻端子的间距保持一致，不会出现错位，整排安装后外观规整，接线标识也可以顺着端子顺序依次标注，方便后期检修排查线路。相比传统的螺丝式接线端子，这种弹簧压接式的接线效率更高，而且不会因为螺丝松动导致的接线脱落问题，在有振动的设备场景下使用优势更明显，比如小型自动化设备的控制板、移动设备的集线模块里，都能长期稳定工作，不用定期拧紧螺丝维护。
