30A小型断路器面板结构设计

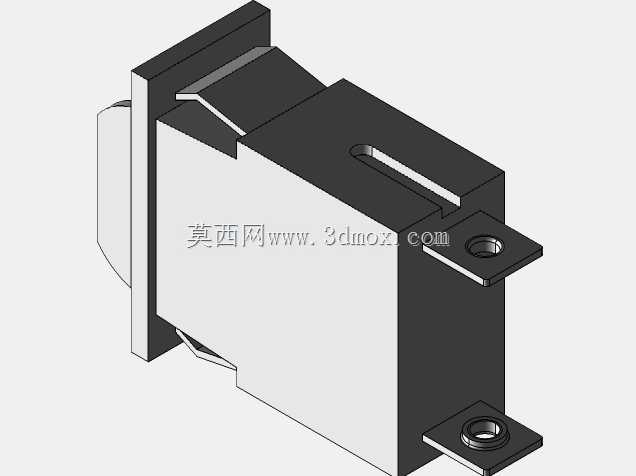

　　在低压配电系统的终端回路里，这类30A规格的断路器面板是操作人员与保护元件直接交互的核心部件，日常运维中拉合闸操作、故障状态判断都要通过这个面板完成，不管是民用建筑的户内配电箱、工业现场的设备控制箱，还是小型机电设备的内置供电回路，都能见到这类结构的应用。从实际使用场景出发，这个面板的设计首先要匹配对应壳架等级断路器的安装尺寸，前端操作区域的凸起拨杆要预留足够的手指操作空间，避免合闸分闸时手指卡滞，同时拨杆的行程要和内部操作机构的动程完全匹配，不会出现面板到位但内部触头未完全闭合、或是分闸时脱扣行程被面板干涉的问题。

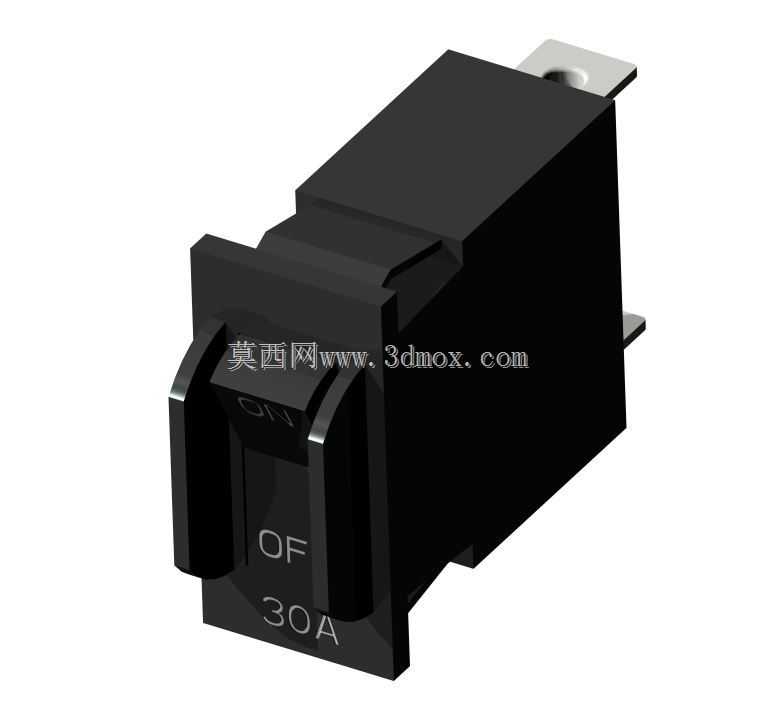

　　面板上的标识区域做了凹陷式的字符设计，30A的额定电流标识、分合状态的字符都做了耐磨处理，不会因为长期频繁操作出现字符磨损脱落，方便运维人员快速识别回路额定参数与开关状态，避免误操作。面板的安装固定结构采用侧边卡扣配合后端定位凸台的形式，和断路器本体的外壳卡槽精准契合，不需要额外的紧固件就能完成装配，装配后不会因为设备运行中的振动出现松脱，同时拆卸维护时只需要用平口螺丝刀撬动侧边卡扣就能快速拆下面板，不会损伤断路器本体的外壳结构。

　　从结构设计的细节来看，面板的操作拨杆两侧做了弧形导向面，手指接触的位置做了细微的防滑纹理，即使操作人员戴薄型绝缘手套操作也能稳定发力，不会出现打滑的情况。面板的外露边缘全部做了R0.5以上的圆角处理，没有尖锐的毛刺棱角，避免操作时划伤操作人员的手部，符合低压电器的安全设计规范。面板的材质选用耐电弧、耐老化的阻燃工程塑料，能够耐受分断故障电流时产生的短时高温与电弧灼烧，不会出现面板熔融、碳化的情况，同时材料的抗冲击性能满足日常操作的受力要求，不会因为正常操作的发力出现开裂、变形。

　　安装边界方面，这个面板突出断路器本体外壳的高度控制在合理范围，不会因为面板突出过多导致配电箱门无法正常闭合，也不会因为突出高度不足导致操作时手指碰到配电箱内的其他带电部件。面板的整体宽度和对应壳架断路器的前端面宽度完全一致，多台断路器并排安装在配电箱导轨上时，相邻断路器的面板之间不会出现干涉，预留的间隙刚好满足单台断路器单独拆装的需求，不需要拆卸相邻的其他回路元件就能完成单台设备的面板更换。

　　在功能适配性上，这个面板的结构完全匹配30A额定电流等级断路器的脱扣动作行程，当回路出现过载、短路故障时，内部脱扣机构动作带动拨杆跳转到分闸位置，面板不会对脱扣动作产生任何阻力，保证故障时保护动作可靠触发，同时故障跳闸后拨杆的位置会停在中间位置，和手动分闸的位置有明显区分，方便运维人员快速判断回路是故障跳闸还是人为分闸，提升故障排查的效率。面板的后部和断路器本体的配合面做了密封式的贴合设计，能够阻挡日常环境中的灰尘、细小杂物进入断路器内部的操作机构与触头区域，减少因为积灰导致的机构卡滞、接触不良等问题，提升元件在多尘工况下的运行可靠性。
