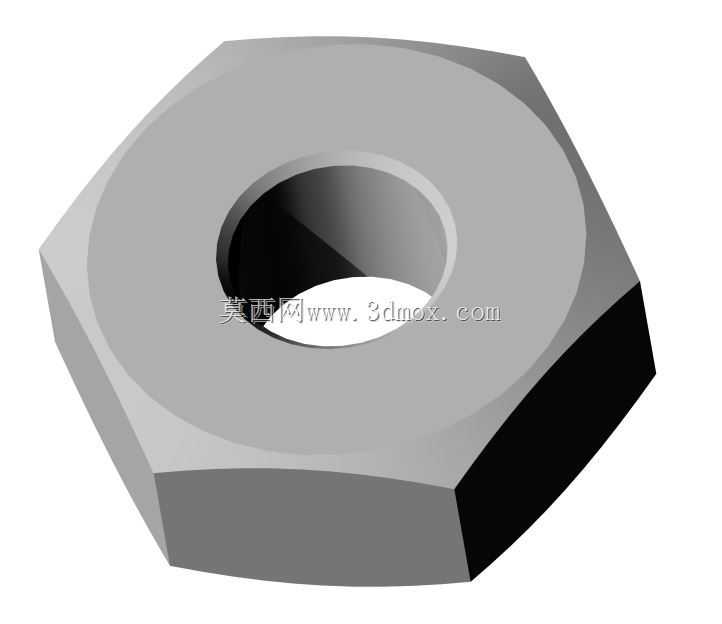

M2.5规格六角薄型紧固螺母结构

　　在小型精密设备的装配场景里，这类小规格六角螺母的使用频率远超常规想象，从消费电子内部的PCB板固定，到小型自动化检测设备的传感组件安装，再到精密仪器的模组锁紧，都能看到它的身影。很多刚入行的结构工程师容易忽略小规格紧固件的选型细节，总觉得只要螺纹规格匹配就能用，实际上这类M2.5的螺母，六角对边尺寸、厚度、内螺纹公差的细微偏差，都会直接影响整机的装配可靠性。

　　从实际使用场景来看，这类薄型六角螺母更多适配沉头安装或者空间受限的紧凑布局，比如在厚度不足3mm的钣金支架上做螺纹连接时，过厚的螺母会突出安装面干涉周边运动部件，而这款螺母的厚度控制刚好适配这类薄型安装场景，不会出现螺纹啮合长度不足导致的滑牙问题，也不会因为螺母本体过厚挤占周边的走线或者零件运动空间。做三维建模的时候，首先要明确的是内螺纹的大径小径参数，不能直接用修饰螺纹一笔带过，尤其是做装配干涉检查的时候，如果螺纹部分的建模尺寸偏差超过0.1mm，就会出现虚拟装配时能装入、实际生产装不上的问题。

　　设计这类螺母的时候，六角端面的倒角是很容易被忽略的细节，两端的45度倒角不光是为了装配时引导螺栓顺利旋入，更重要的是去除六角冲压或者冷镦成型时产生的飞边毛刺，避免装配时毛刺脱落掉入设备内部造成短路或者运动卡滞。很多新手建模的时候会把六角的棱边做的完全锐利，实际上量产的冷镦螺母棱边都会有微小的圆角过渡，这个细节在做装配仿真的时候也要考虑进去，不然在做应力分析的时候，锐利棱边会出现不符合实际的应力集中结果，误导后续的结构强度判断。

　　从安装边界来看，这款螺母的六角对边尺寸适配标准的5mm开口扳手或者套筒，在做安装位的结构设计时，周边要预留至少1.2倍对边尺寸的操作空间，不然批量装配的时候，扳手无法顺利卡入螺母，会大幅提升装配工时，甚至会因为操作空间不足导致螺母拧歪，出现螺纹错扣的问题。另外在做轻量化设计的时候，不要盲目在这类小规格螺母上做减重开槽，M2.5规格的螺母本身啮合的螺纹牙数不多，开槽之后会降低螺纹的啮合强度，在有振动的使用场景下很容易出现松脱，要是设备有抗振动要求，搭配这类螺母的时候最好配合弹簧垫圈或者螺纹胶使用，建模的时候也要把垫圈的安装空间预留出来，不要出现装配后垫圈被周边结构件顶住无法发挥防松作用的问题。

　　在不同的使用场景下，这类螺母的材质选择也会有区别，普通的室内固定设备用常规碳钢镀锌材质就能满足防锈和强度要求，如果是用在户外或者有腐蚀环境的设备上，就要换成304不锈钢材质，建模的时候虽然不需要体现材质的微观差异，但要注意不同材质的冷镦成型公差略有区别，不锈钢材质的螺母厚度公差会比碳钢件稍大，做安装位的间隙预留时要适当放大0.05到0.1mm的间隙，避免出现装配卡滞。很多工程师做三维模型库的时候，会把不同规格的螺母做成参数化模型，调整规格的时候要注意，六角对边尺寸和厚度不是随螺纹直径等比例缩放的，要严格遵循紧固件的标准尺寸参数，不能凭感觉缩放，不然导出的工程图会出现尺寸错误，导致采购回来的标准件和设计位不匹配。

　　实际装配过程中，这类小规格螺母的拧紧力矩也要严格控制，M2.5规格的碳钢螺母推荐拧紧力矩在0.3N·m左右，过大的拧紧力矩会导致螺纹滑牙，甚至会把被固定的薄型钣金件压变形，做自动化装配的设备设计时，电批的力矩阈值要对应这个参数设置，不然批量生产时的不良率会居高不下。建模的时候如果要做装配动画演示，也要把螺母的旋入行程做准确，从螺母对齐螺栓开始，到完全拧紧的行程刚好是被连接件的总厚度加上螺母自身的厚度，不要出现旋入行程过长或者过短的问题，影响装配演示的真实性。
