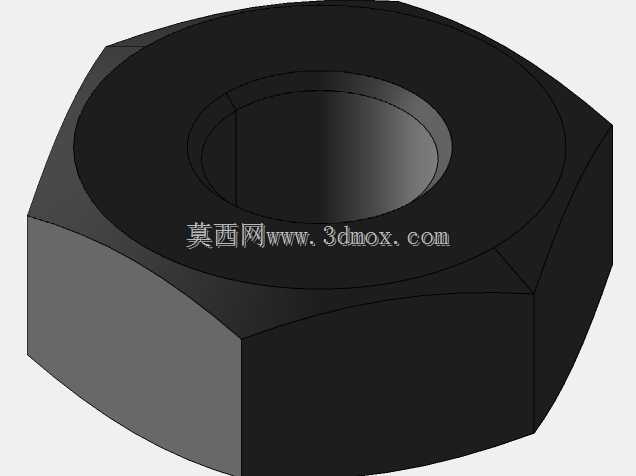

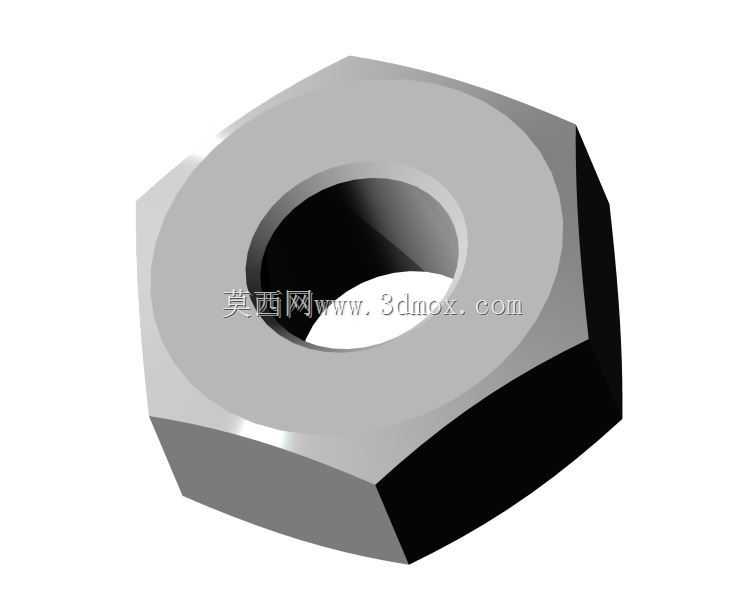

M3规格六角锁紧螺母结构设计

　　都能快速完成拧紧或拆卸操作。中间的内螺纹部分按照M3粗牙螺纹的标准牙型设计，牙距、牙型角、螺纹小径的尺寸都经过啮合受力校核，和同规格的外螺纹件配合时，能保证足够的螺纹啮合圈数，避免因螺纹啮合长度不足导致的螺纹剪切失效，在承受常规的轴向拉力、横向振动载荷时，不会轻易出现脱扣、滑丝的问题。很多设计人员在做小尺寸连接结构时，会错误地把螺母的厚度做薄，觉得M3的螺纹本身尺寸小，不需要太厚的基体承载，但实际上螺纹的受力是沿着牙面逐圈传递的，过薄的螺母会让有效啮合的螺纹圈数不足，受力集中在最外侧的1-2圈牙上，反复受载后很容易出现牙型变形。这款螺母的厚度尺寸经过受力验算，能让至少5圈完整螺纹参与受力，把轴向载荷均匀分散到每一圈啮合的牙型上，在小型电子设备组装、精密仪器装调、3D打印非标治具搭建这类对连接空间有严格限制的场景里，M3规格的六角螺母是出现频率极高的基础连接件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界校核，往往等到装配阶段才发现扳手空间预留不足、螺纹啮合长度不够导致滑牙，或是螺母端面贴合度差造成连接副松动。这款六角螺母的设计完全遵循公制螺纹紧固件的通用受力逻辑，整体采用正六方的外形结构，六个受力平面的平行度、相邻面的夹角公差都控制在常规冷镦工艺可稳定实现的范围内，不需要额外的高精度机加工工序就能满足批量生产的精度要求，适配普通活动扳手、开口扳手、套筒扳手的通用夹持尺寸，不需要定制专用的装夹工具，不管是流水线批量装配还是售后现场的手动维护，

　　即使是在有持续振动的设备连接部位，配合平垫圈、弹簧垫圈使用时，也能保持足够的连接预紧力，不会因为长期受振出现预紧力衰减导致的连接松动。从安装边界的角度看，这款螺母的对边尺寸、对角尺寸都严格匹配通用紧固件的安装空间要求，在做结构开孔、沉台设计时，只需要按照标准M3螺母的安装避让尺寸预留空间即可，不需要额外放大避让间隙，六角的外形本身就具备防转特性，当螺母被嵌入预制的六角沉槽内时，不需要额外用工具固定螺母就能完成螺栓的拧紧操作，在狭小的设备内部装配空间里，这种特性能够大幅降低装配操作的难度，减少装配过程中需要的操作空间，提升整体的装配效率。螺母的两个端面都设计了足够的平面度要求，和被连接件表面、垫圈表面贴合时能够保证足够的接触面积，

　　不会因为端面倾斜导致预紧力偏载，避免螺栓承受额外的弯曲应力，很多小规格连接副的失效，本质上都不是螺纹本身的强度不足，而是螺母端面贴合不良导致螺栓长期受弯，最终出现疲劳断裂。在实际的设备应用中，这类M3螺母覆盖的场景极广，小到消费电子的外壳固定、PCB板的安装柱连接，大到工业设备内部的小型线束固定支架、气动元件的安装座连接，只要是需要可拆卸螺纹连接、且连接载荷在M3螺纹承载范围内的部位，都能用到这类标准件。做三维建模时，这类螺母的模型需要重点保证几个关键尺寸的准确性：首先是内螺纹的大中小径尺寸要和公制螺纹标准匹配，避免装配时出现螺纹干涉；其次是六方的对边尺寸要准确，否则在做装配仿真、生成装配工艺文件时，会出现扳手空间校核错误的问题；

　　另外两个端面的平行度、螺纹轴线和端面的垂直度也要在模型里体现出来，这些形位公差会直接影响实际装配后的连接可靠性。很多新手在建模时会忽略螺纹收尾、螺母端面倒角这些细节，实际上这些结构都是冷镦加工、螺纹攻丝过程中必须的工艺结构，倒角能够引导螺栓顺利旋入螺纹孔，也能去除螺母加工后的锐边，避免装配时割伤操作人员或是刮伤被连接件的表面涂层。在做轻量化设计的设备结构里，这类标准六角螺母相比压铆螺母、焊接螺母有更强的通用性，不需要在钣金件、机加工件上提前做压铆或是焊接工序，能够根据实际装配需求灵活调整连接位置，在样机试制、小批量定制设备的生产过程中，这种灵活的连接方式能够大幅降低零件的加工成本，缩短生产周期，即使后期需要改孔位，也不需要更换带压铆螺母的零件，只需要重新钻孔搭配普通螺母即可完成调整。从受力特性上看，六角螺母的六个受力面能够让扳手的夹持力均匀分布，相比四方螺母，相同外形尺寸下六角螺母的扳手转动角度更小，在空间受限的装配位置，只需要小角度转动扳手就能完成拧紧操作，这也是六角螺母成为通用紧固件主流外形的核心原因。在做设备的三维装配设计时，直接调用这类经过尺寸校核的标准螺母模型，能够减少重复建模的工作量，同时避免因为自行建模的尺寸错误导致后续的装配干涉、安装空间不足等问题，提升整体的设计效率，减少设计阶段的低级错误。
