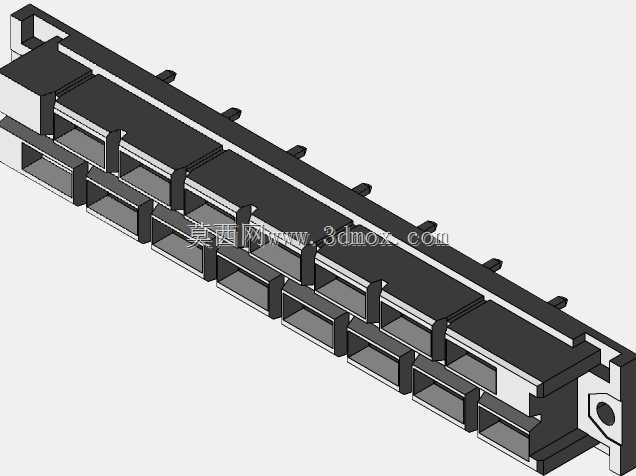

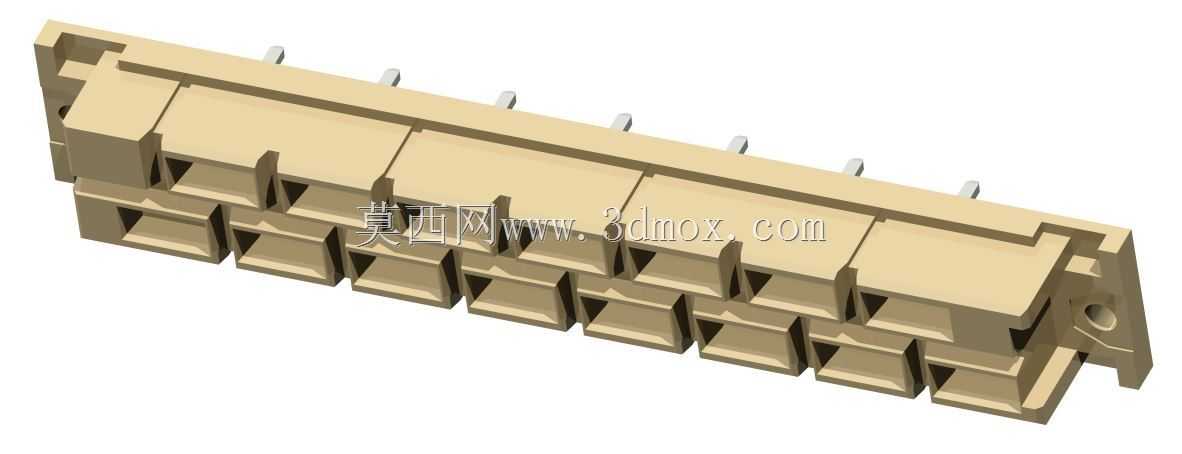

15路180度直插式接线连接器结构

　　在工业控制、配电回路、弱电信号传输等场景里，多回路并行接线的连接可靠性一直是结构设计需要重点考量的环节，这款15路180度连接器正是针对这类并行接线需求开发的直插式连接部件。从实际使用场景来看，这类连接器常被用在PLC输入输出端子排转接、小型设备内部线束分线、工控板卡外接引线、低压配电回路的多线并行对接场景中，180度直插的出线方向能够让线束沿着安装基面平行排布，不会出现侧向出线带来的线束弯折半径不足、相邻部件干涉的问题，尤其适合安装深度有限、线束需要沿板面平铺走线的机柜内部、设备内腔布线场景。

　　从功能特性上看，这款连接器采用单排15位的接线位布局，每个接线腔独立分隔，相邻回路之间设置有绝缘隔筋，能够避免多线压接后出现的线芯偏移、相邻回路短接的风险，插合端的导向结构能够在对接公端或者接线端子时自动导正位置，不需要反复对位就能顺利插合，降低现场接线的操作难度。连接器本体采用耐高温的绝缘工程塑料材质，能够满足常规工业场景下的耐温、绝缘阻燃要求，金属接触件采用弹性卡接结构，接线时只需要将剥好的线芯插入对应腔室，内部的弹片就会自动压紧线芯，不需要额外拧动螺丝，接线效率比传统螺丝端子提升数倍，同时弹片的恒压结构能够避免设备运行振动带来的接线松动问题，长期使用下的接触电阻更稳定。

　　从设计思路层面拆解，这款连接器的整体结构围绕“直插布线、防错装、高绝缘可靠性”三个核心需求展开：首先是180度的出线方向设计，将接线入口与插合面设置在同一条轴线上，线束插入后沿着连接器轴向延伸，安装后整体突出安装面的高度更低，在紧凑的设备内腔里不会占用过多垂直空间；其次是每个接线位的防呆设计，相邻腔室的隔筋高度高于接线入口平面，插线时如果线芯偏移会被隔筋挡住，不会误入相邻接线位，连接器侧边设置的安装固定耳带有定位孔，既可以用螺丝直接固定在安装板上，也可以配合导轨卡扣卡在标准DIN导轨上，适配不同的安装场景；接触件的排布间距按照常规低压电气的安全爬电距离设计，在额定电压下的绝缘性能能够满足工业环境的使用要求，不会因为积尘、凝露出现绝缘下降的问题。

　　关于外形尺寸与安装边界，这款连接器的整体长度根据15位的接线位数量排布，单路接线位的间距符合通用接线端子的标准间距，能够和市面上同规格的公端连接器、接线端子完全兼容互换；本体的宽度方向只保留了绝缘壁的必要厚度，多排并排安装时不会出现相邻干涉的问题；安装固定耳的孔位间距按照标准安装尺寸设计，替换同规格老款连接器时不需要重新在安装板上打孔，能够直接替换安装。接线腔的进线口能够适配常规线径的多股铜芯线，剥线长度只需要按照腔室标识的长度剥除绝缘层，插入后就能可靠接触，不需要额外压接冷压端子，进一步降低现场接线的物料成本与操作时间。连接器端部的定位卡扣在插合到位后会发出明显的卡合反馈，同时能够锁定对接部件，避免设备运输、运行过程中的振动导致接插件松脱，在需要频繁拆线检修的场景里，只需要按压卡扣就能顺利分离，不会因为硬撬损坏连接器本体。

　　在实际选型使用时，需要注意这款连接器的180度直向出线特性，布线时要给线束留出足够的平直延伸空间，避免在接线入口处出现过大角度的弯折，长期大角度弯折会导致线芯疲劳断裂，同时也会对连接器的接线端产生持续的侧向应力，影响接触可靠性。安装时如果采用螺丝固定的方式，要控制锁紧力矩，避免过大的锁紧力压裂塑料本体的安装耳；如果采用导轨安装的方式，要确认卡扣完全卡入导轨边缘，避免安装不到位导致连接器松动。这款连接器的结构设计充分考虑了工业现场的接线习惯与安装限制，没有多余的冗余结构，每个结构特征都对应实际使用中的痛点问题，不管是新设备的布线设计，还是老设备的接线部件替换，都能够很好地适配使用需求。
