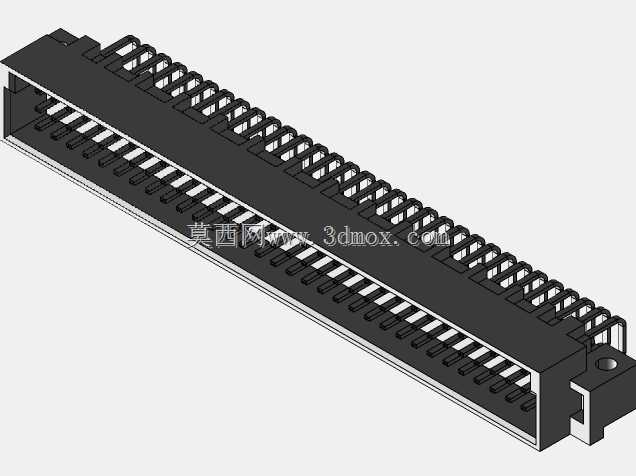

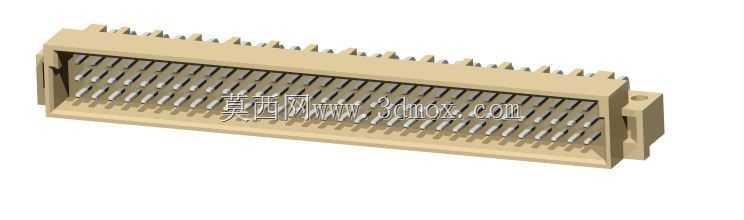

90度弯插欧式连接器三维结构设计

　　在工业控制机柜、通讯背板、测试设备的板间互联场景里，90度弯插结构的欧式连接器是解决平行板垂直走线、压缩设备内部纵深空间的核心互联元件，这类连接器的设计直接决定了板卡装配的容错率、信号传输的稳定性以及长期运行的接触可靠性。不同于直插式连接器需要板卡垂直于背板安装占用大量纵深空间，90度弯插的欧式连接器可以让功能板卡平行于背板排布，在1U、2U这类薄型机架设备里，能把内部空间利用率提升40%以上，尤其适合高密度插箱、模块化仪器这类对安装空间有严苛限制的场景。

　　从实际使用的功能逻辑来看，这类连接器承担的是多回路信号与小功率电源的并行传输任务，接触件采用高密度阵列排布，单排接触件的间距严格遵循欧式连接器的通用标准，保证不同厂商的同规格公母座可以实现互配。绝缘体部分采用耐高温的热塑性工程塑料，在波峰焊或者回流焊的装配过程中不会出现形变、起泡的问题，同时塑料本体的介电性能可以保证相邻接触件之间的绝缘电阻满足工业级要求，避免相邻回路之间出现信号串扰。弯插部分的接触件引脚采用90度精准折弯，折弯处的圆角经过严格控制，既不会因为折弯半径过小导致引脚根部出现应力裂纹，也不会因为半径过大占用额外的板上焊接空间，引脚的共面度控制在0.1mm以内，保证SMT或者波峰焊时所有引脚都能可靠上锡，不会出现虚焊、漏焊的问题。

　　设计这类连接器的三维结构时，首先要锁定安装边界的核心尺寸：连接器本体的长度方向尺寸由接触件的总位数决定，宽度方向需要预留公母座对插时的导向余量，高度方向则要考虑弯插引脚伸出PCB板的高度以及绝缘体本身的插拔高度。安装固定端设计有带安装孔的凸耳，可以通过螺丝将连接器本体牢牢固定在PCB板上，避免多次插拔之后连接器出现松动移位，凸耳的安装孔位置严格匹配PCB上的安装孔位公差，位置度公差控制在0.05mm以内，保证装配时不需要额外调整即可顺利对位。对插端设计有导向倒角，公座插入母座时可以自动修正±0.3mm以内的装配偏差，降低现场装配时的对位难度，即使是没有经验的装配人员也能顺利完成插合，不会因为对位不准导致接触件弯折损坏。

　　接触件的结构设计是整个连接器的核心部分，插针采用铜合金基材，表面镀金处理，既保证接触电阻足够小，也能在长期使用过程中抵御氧化、腐蚀，适合在有一定湿度、盐雾的工业环境下长期工作。插孔部分采用弹性悬臂梁结构，插针插入时悬臂梁产生的弹性变形可以提供稳定的接触压力，保证在振动、冲击的工况下接触不会出现瞬断，接触压力的大小经过反复验证，既不会因为压力过大导致插拔力过高、操作困难，也不会因为压力过小导致接触不可靠。绝缘体内部的接触件固定槽采用防退结构，接触件压入绝缘体之后不会因为插拔力的作用出现后退、移位的问题，保证长期插拔之后接触件的位置精度始终保持在设计范围内。

　　在实际的设备选型过程中，这类90度欧式连接器需要匹配板卡的板厚、安装孔位以及对插深度，三维模型的设计需要完整还原所有装配特征，包括凸耳的安装孔尺寸、引脚的折弯尺寸、对插端的导向结构、绝缘体上的定位凸台，这样在进行整机结构设计时，可以直接在装配环境里进行干涉检查，提前发现板卡排布、走线空间、装配顺序上的问题，避免实际打样之后出现装配干涉、插合不到位的问题。比如在设计高密度插箱时，需要确认相邻板卡之间的间距是否足够连接器插拔，弯插部分的引脚是否会和板上的其他 taller 元件出现干涉，安装螺丝的空间是否足够螺丝刀操作，这些细节都可以通过精准的三维模型提前验证，大幅缩短整机的研发迭代周期。

　　另外，这类连接器的外形设计充分考虑了批量生产的工艺性，绝缘体部分的模具脱模斜度设置合理，不会出现倒扣、壁厚不均的问题，注塑成型时不会出现缩痕、缺料的缺陷；接触件的冲压折弯工艺连续模即可完成生产，不需要额外的机加工工序，适合大批量量产，有效控制生产成本。在三维建模过程中，所有的圆角、倒角、拔模角度都按照实际生产工艺要求设置，模型不仅可以用于结构干涉检查，还可以直接作为后续模具设计、生产工艺编制的参考依据，真正实现设计端到生产端的无缝衔接。
