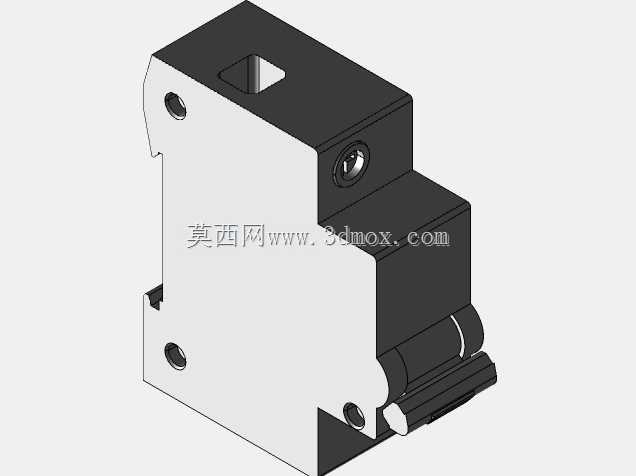

施耐德款125A微型断路器三维结构

　　做低压配电三维布局的工程师都清楚，微型断路器是终端配电回路里绕不开的核心元件，这次还原的125A规格单极断路器，主要用在民用建筑入户总开、小型工业设备分回路进线、充电桩前端保护这类场景，和常见的63A及以下微断不同，125A规格承载电流更大，对内部载流件的散热、触点分断能力的结构冗余要求更高，建模时特意把这些结构差异做了还原。

　　从实际安装边界来看，这款单极断路器宽度为标准1P模数，也就是18mm宽度，适配行业通用的TH35-7.5标准导轨安装，底部的导轨卡扣结构做了可活动的仿真设计，和实际产品一致，安装时卡扣可弹开卡入导轨，拆卸时拨动卡扣即可取下，整体高度为88mm，深度为68mm，和同规格主流产品的安装尺寸完全匹配，在做配电箱三维布局时，不用额外调整安装孔位或者导轨间距，直接替换同规格模型即可，不会出现布局干涉问题。接线端的结构也做了精准还原，上下进线端的接线螺丝位置、压线板的行程空间都和实物一致，建模时预留了16平方毫米线缆的接入空间，符合125A载流量对应的线缆接线要求，不会出现实际布线时线缆接不进接线端的问题。

　　功能结构上，这款断路器同时具备过载长延时保护和短路瞬时保护的结构特征，操作手柄的位置做了三个状态的结构预留，分别对应合闸、分闸、脱扣三个位置，和实际产品的手柄行程一致，手柄下方的操作机构空间做了合理的结构还原，虽然没有做内部所有零件的拆分，但外部的机构轮廓、脱扣指示窗的位置都和实物对齐，做装配动画演示时可以准确表现分合闸的动作逻辑。外壳的散热槽位置、固定螺丝的沉孔深度都做了1:1还原，侧面的拼装卡槽结构也做了出来，多极拼装时可以和同系列的2P、3P断路器模型直接拼接，不用额外调整配合间隙，适配多回路配电箱的拼装布局需求。

　　建模过程中特意参考了实物的装配公差，外壳的合模线位置、表面的磨砂纹理质感都做了对应处理，操作手柄的防滑条纹、接线端的防护挡板结构都没有省略，做产品渲染或者配电方案演示时，细节表现足够真实。不同于很多简化的断路器模型只做个外壳轮廓，这个模型把安装相关的所有关键尺寸都做了校验，比如导轨安装面到接线端的距离、手柄突出外壳的高度、相邻断路器拼装时的中心距，都严格按照行业标准尺寸制作，在做柜内温升仿真、布线空间校验时，模型的尺寸精度完全可以满足工程前期的方案验证需求，不会因为模型尺寸偏差导致后期实际装配出现空间不足的问题。

　　从设计思路上来说，这类终端保护电器的三维建模，核心不是做外观的形似，而是要保证安装接口、操作空间、配合尺寸的准确性，毕竟这类模型大部分场景是用在配电盘的三维布局、设备电气舱的布线设计里，要是安装尺寸不对，再逼真的外观也没有工程价值。这次建模时特意把容易被忽略的安装间隙做了预留，比如断路器侧面和配电箱侧壁的安全间隙、手柄操作时需要的手指操作空间、接线端压线后线缆的弯曲半径空间，都按照电气施工规范做了对应预留，设计人员直接用这个模型做布局，不用再额外核对安装空间要求。另外，外壳上的产品标识区域做了平整的面预留，后续如果需要替换成具体的型号标识，直接贴图即可，不用再重新修整曲面，适配不同项目的型号标注需求。
