适配薄面板的断路器卡扣式盖板结构

　　在低压配电终端的安装场景里，这类盖板是断路器外露于安装面板侧的配套防护结构，日常运维中能避免操作人员误触断路器带电部位，同时阻挡粉尘、飞溅杂物进入断路器安装腔，也能让配电盘、终端配电箱的外露面保持规整，避免内部接线、器件结构外露带来的安全隐患与观感杂乱问题。

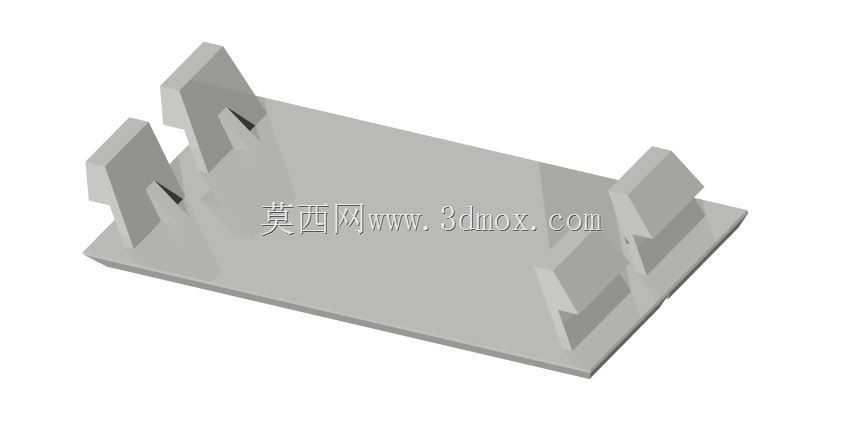

　　从实际安装适配边界来看，这款盖板专门针对厚度2.5mm及以下的安装面板设计，日常项目里常见的薄金属配电面板、阻燃PVC明装面板、嵌入式终端盒面板都在适配范围内，设计时特意将卡扣的卡接行程做了对应匹配，不会出现薄面板卡接过松易脱落、或是卡扣行程过长无法卡紧到位的问题。四个带导向斜面的卡扣结构沿盖板基座分布，安装时无需额外螺丝、固定件，对准断路器对应安装位按压即可完成固定，卡扣的导入斜面能在按压过程中自动导向找正，即便安装时存在小幅对位偏差，也能顺着斜面滑入卡接位，单人徒手即可完成装配，能有效提升批量配电盘组装的作业效率。

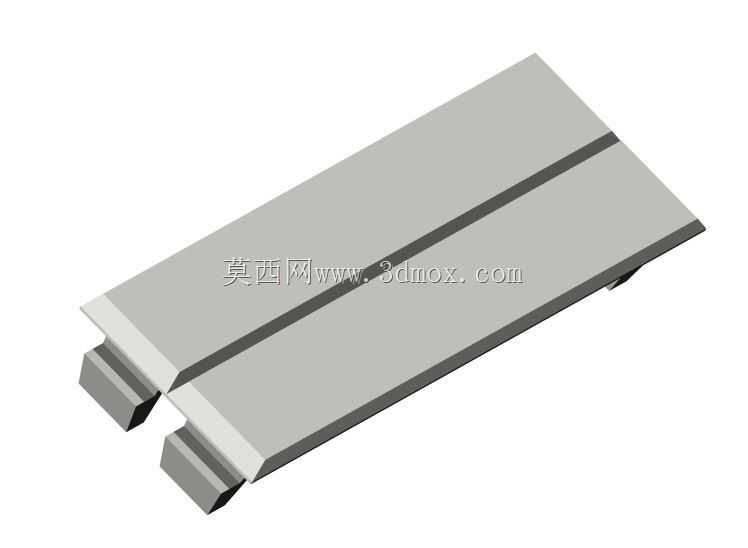

　　结构设计上，盖板的平板基座做了均匀的壁厚处理，避免壁厚不均导致的注塑缩痕、翘曲问题，卡扣与基座的连接位置做了圆弧过渡加强，既保证卡扣具备足够的弹性变形量方便拆装，也能避免反复拆装时连接位置出现应力断裂。卡扣的卡合面做了小幅的倒扣角度，卡入面板后能形成可靠的轴向限位，即便日常操作断路器分合闸时产生小幅振动，也不会出现盖板松脱移位的情况。同时整个盖板的外轮廓做了圆角处理，没有尖锐棱角，安装和后期运维触碰时不会划伤操作人员，也能避免边角应力集中导致的部件破损。

　　从功能特性来看，这款盖板覆盖断路器外露的非操作区域，不会干涉断路器手柄的正常分合操作，同时能将断路器与面板之间的安装缝隙完全遮挡，避免杂物从缝隙落入配电腔内部。在一些对防护等级有基础要求的终端配电场景，搭配对应密封件还能提升面板侧的防尘能力，适配写字楼终端配电、家用配电箱、小型设备控制柜等多种场景的使用需求。建模过程中，卡扣的变形量、卡接力是重点校核的部分，既要保证安装时按压力度适中，不会因为硬度过高导致安装困难、甚至顶裂薄面板，也要保证卡接后有足够的保持力，不会因为长期使用出现卡扣松弛脱落的问题。基座的平面度也做了对应公差控制，安装后能与面板表面完全贴合，不会出现局部翘起、缝隙不均的问题，保证外观规整的同时也避免缝隙积灰。

　　在实际选型应用中，这类盖板需要匹配对应型号的断路器安装尺寸，不同壳架的断路器对应的盖板卡扣间距、轮廓尺寸都有差异，这款结构的卡扣位置是对应特定小壳架断路器设计的，安装时需要确认断路器的安装位尺寸与盖板匹配，避免出现无法对位安装的问题。针对2.5mm以下薄面板的适配设计，也解决了常规厚面板适配盖板在薄面板上卡接不牢的痛点，在薄型明装配电箱、装饰面嵌入式配电位的安装场景中，能获得更可靠的固定效果。
