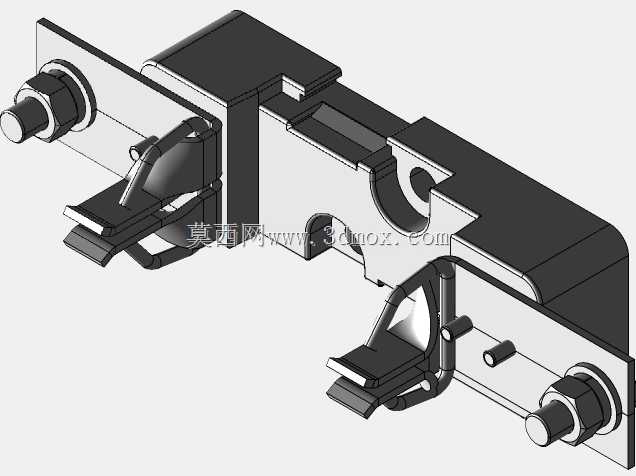

西门子NH2规格熔断器底座结构设计

　　这款NH2规格熔断器底座，是低压配电系统里承担短路、过载保护元件承载功能的核心配套部件，日常在二级配电馈出回路、电机控制主回路、工业设备电源进线端都能见到它的身影，核心作用是为对应规格的熔断体提供稳定的机械支撑与可靠的电气连接，当回路出现过流故障时，熔断体在底座上完成分断动作，底座本身需要耐受分断过程中的电弧冲击、短时温升，同时保证长期运行下的接触电阻稳定，不会出现虚接发热的问题。从结构设计逻辑来看，整个底座采用分体式组合结构，绝缘基座部分选用热固性绝缘材料压制成型，这种材料的选型是经过多场景验证的——既要满足长期载流下的耐热不变形要求，还要具备足够的介电强度，避免带电部件之间、带电部件与安装面板之间出现爬电击穿，

　　基座上预留的两个安装沉孔是核心安装定位边界，孔位间距严格匹配行业通用安装尺寸，安装时可以直接通过M6规格的紧固件固定在安装梁或者设备底板上，沉孔的设计能让螺栓头部完全沉入基座内部，不会突出平面干涉熔断体的插拔操作，也避免螺栓带电部分外露带来的安全隐患。两侧的载流导电件采用高导铜材冲压成型，表面做镀镍防氧化处理，导电件上的接线端子采用平板压接结构，适配16-50平方毫米的多股铜芯导线，压接区域做了防滑纹路处理，能避免导线压接后出现滑移松脱，导电件与熔断体接触的部位采用弹性夹式结构，这种结构的设计考量是兼顾插拔便利性与接触压力，不需要额外工具就能完成熔断体的更换，同时恒定的接触压力能保证长期运行下接触电阻不会因为温度循环、振动出现波动，

　　减少接头发热的概率。导电件上的两个固定铆钉是整个载流回路的力传递点，既要把导电件牢牢固定在绝缘基座上，还要承受熔断体插拔时的侧向力，以及短路分断时产生的电动斥力，所以铆钉的拉拔强度、与铜件的铆接紧密度都有明确的设计要求，不会在多次操作或者故障冲击下出现松脱。底座中部的定位卡槽是和NH2规格熔断体匹配的防呆结构，只有尺寸规格匹配的熔断体才能顺利卡入底座，避免误装小规格或者其他型号的熔断体导致保护配合失效，卡槽的尺寸公差控制在±0.2mm以内，既能保证熔断体安装后不会出现晃动，也不会因为公差过小导致插拔卡涩。在实际设备选型应用中，这类底座通常和对应分断能力的NH2熔断体配套使用，额定载流覆盖63A到250A区间，适配交流400V、

　　690V的低压配电场景，在车间动力配电柜、机床电源进线单元、生产线控制箱内部，这类底座的安装位置通常会预留出足够的操作空间，方便运维人员在断电状态下更换熔断体，底座的绝缘爬电距离严格满足低压电器的安全规范，带电部件之间的爬电路径长度不小于12mm，即使在多尘、潮湿的工业环境下，也能避免出现沿面放电的问题。从三维建模的角度来看，这个部件的建模重点在于绝缘基座的曲面过渡、导电件的弹性夹结构细节、安装孔位的位置度精准度，建模时需要重点关注各个配合面的公差匹配，比如弹性夹的开口尺寸要和熔断体的刀头尺寸做间隙配合设计，安装孔的中心距要严格对齐通用安装规范，接线端子的压接空间要预留足够的导线弯曲半径，避免实际装配时出现导线无法压接、或者绝缘皮被基座棱边割破的问题。整个底座的外形轮廓没有多余的突出结构，整体呈长条形布局，宽度方向的尺寸控制在能适配标准35mm安装梁或者固定底板的安装要求，高度方向不会占用过多柜内空间，能满足紧凑型配电柜的内部安装需求，基座底部做了加强筋结构，在不增加整体壁厚的前提下提升了基座的抗冲击强度，即使在安装时螺栓拧紧力矩超过标准值，也不会出现基座开裂的问题。
