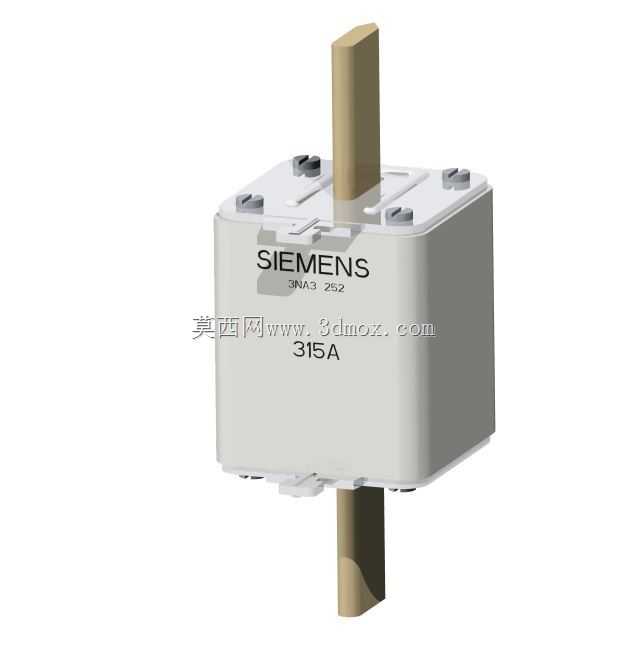

西门子3NA3系列315A刀型触头熔断器

　　这款刀型触头熔断器，是低压配电系统里承担短路与过载保护的核心元件，日常在工业厂房低压进线柜、电容补偿柜、大功率电机配电回路、光伏并网交流侧配电单元里都能见到它的身影，核心作用是当回路出现远超额定值的故障电流，或是长时间过载导致线缆、设备温升超标时，内部熔体快速熔断切断回路，避免故障范围扩大，烧毁后端昂贵的工业设备、引发线缆过热起火等安全事故。

　　从实际选型适配的角度看，这款315A额定电流的规格，适配的是长期工作电流在250A到290A区间的配电回路，匹配的线缆截面需要满足长期载流量不低于320A的要求，避免线缆先于保护元件过热。它的刀型插入式结构，是NH系列熔断器的典型设计，安装时直接插入配套的熔断器底座即可，不需要额外拧接多组接线端子，日常运维更换时，只需要用专用的绝缘手柄拔出故障熔芯、插入新的熔芯就能完成更换，整个过程不需要拆解主回路接线，能大幅缩短低压故障的停电恢复时间，适合连续生产要求高的工业场景。

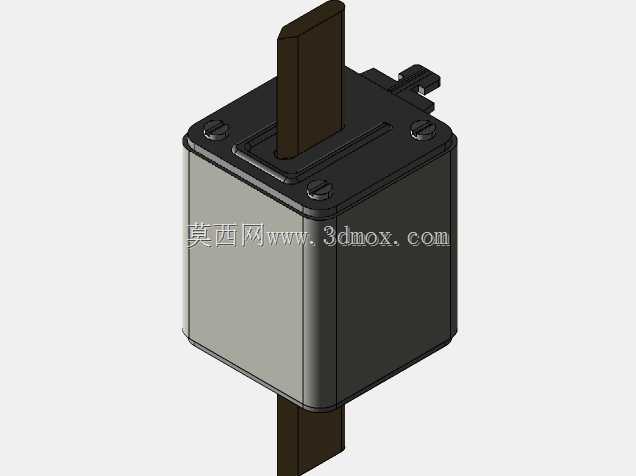

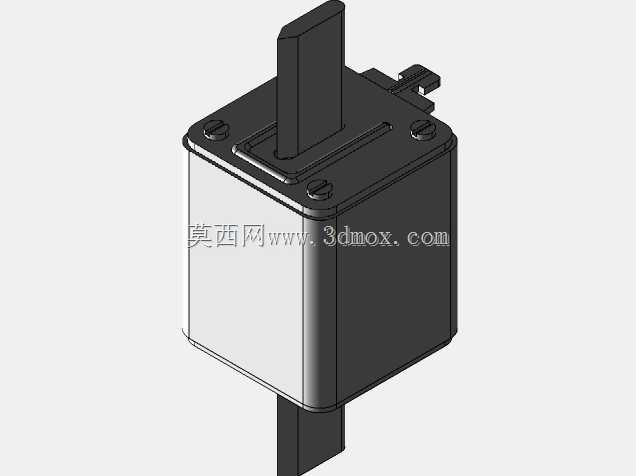

　　建模过程中首先还原的是熔芯本体的方正壳体结构，壳体采用的是耐电弧高温的陶瓷材质，表面做了哑光的硬质质感处理，正面模压的品牌标识、型号参数标识都按照实际产品的印刷位置做了还原，壳体两侧的金属端盖做了防锈镀层的金属质感处理，上下伸出的刀型触头，严格按照实际安装的配合尺寸做了公差预留，触头表面的镀银层质感、接触端的倒角结构都做了还原，保证在虚拟装配时，和配套熔断器底座的接触刀座能完全匹配，不会出现装配干涉的问题。

　　从安装边界来看，这款熔芯的本体宽度、高度、厚度尺寸，完全适配标准NH2规格的熔断器底座，安装时上下触头插入底座的夹持件后，本体和底座两侧的挡板之间预留有均匀的散热间隙，不会因为间隙过小导致散热不畅，使得熔芯额定载流量出现折减；同时本体正面和配电柜柜门之间的安全间隙也满足低压配电的爬电距离要求，不会出现带电部分对外壳放电的隐患。在实际配电设计中，这类熔断器的分断能力可以达到120kA，能应对低压母线侧的大短路电流冲击，相比微型断路器，它的分断速度更快、限流特性更好，在大短路电流场景下的保护可靠性更高，不会出现断路器触头熔焊无法分断的问题。

　　设计建模时还考虑了实际产品的防呆结构，熔芯上下触头的宽度做了差异化处理，避免安装时上下方向装反，导致标识朝向错误、运维人员误判参数；壳体两侧的定位凹槽，和底座上的定位凸台对应，插入到位后会有明显的卡位手感，避免安装不到位导致接触电阻过大、运行时触头发热烧毁。另外，熔芯本体顶部的熔断指示结构也做了还原，当内部熔体熔断后，指示件会弹出，运维人员巡检时不用拆柜测量，直接通过观察窗就能判断哪一相熔芯出现故障，能大幅提升故障排查的效率。

　　在不同的应用场景里，这款熔断器的搭配方式也有区别：在电机回路中，它会和交流接触器、热继电器配合，承担短路保护的功能，选型时需要躲过电机启动时的5-7倍启动电流，避免启动过程中误熔断；在电容补偿回路中，它的额定电流需要按照电容额定电流的1.5-2倍选取，应对电容投入时的涌流冲击；在光伏并网回路中，它需要适配直流侧的电压等级，不过这款交流规格的产品，主要用于交流400V、690V的配电场景，建模时的尺寸参数完全按照实际量产产品的测绘值还原，结构工程师在做配电柜成套设计时，可以直接调用这个模型完成柜内的排布设计，核对安装间隙、母排连接位置，不用再反复核对样品尺寸，能减少设计阶段的错漏问题。
