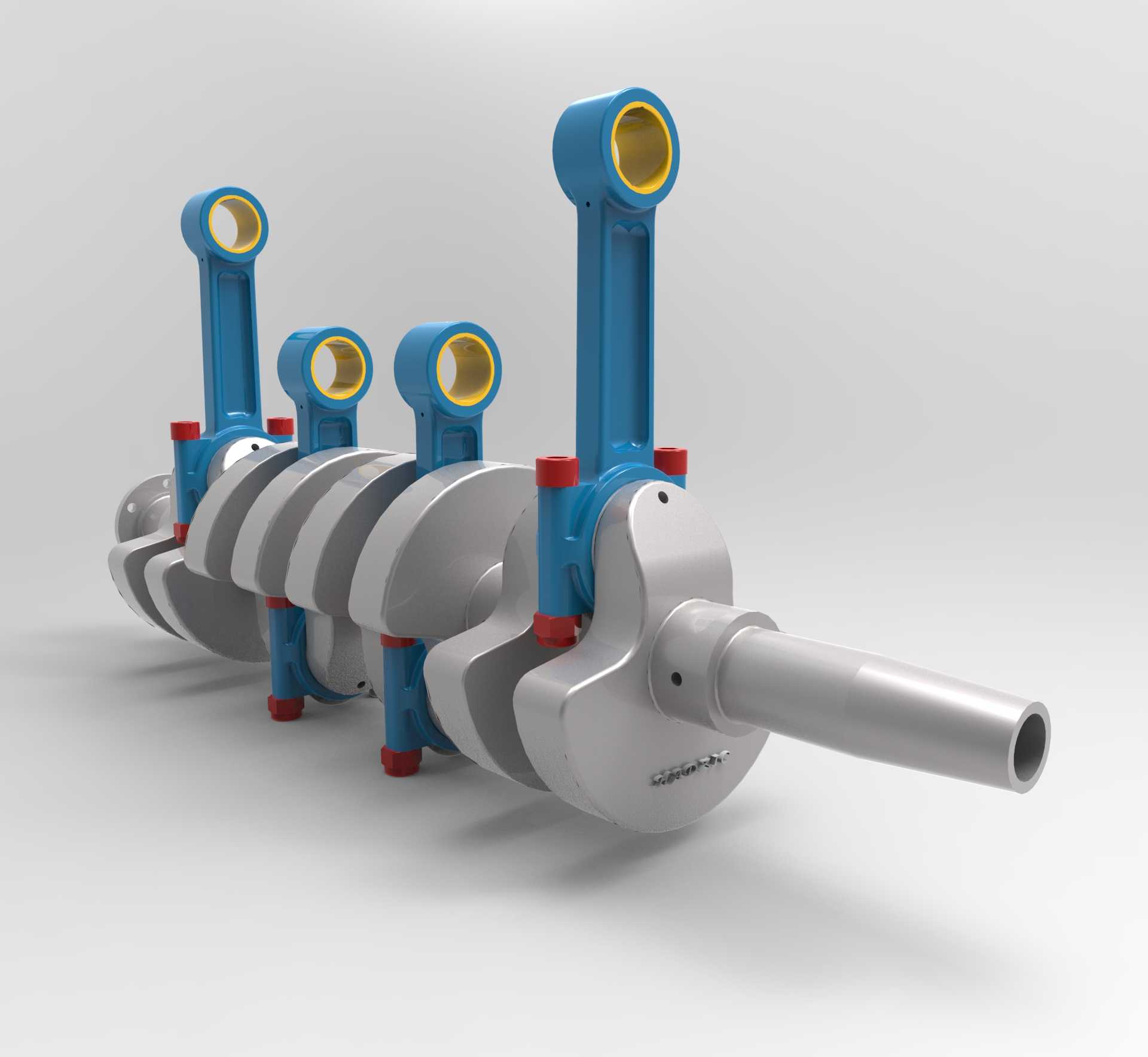

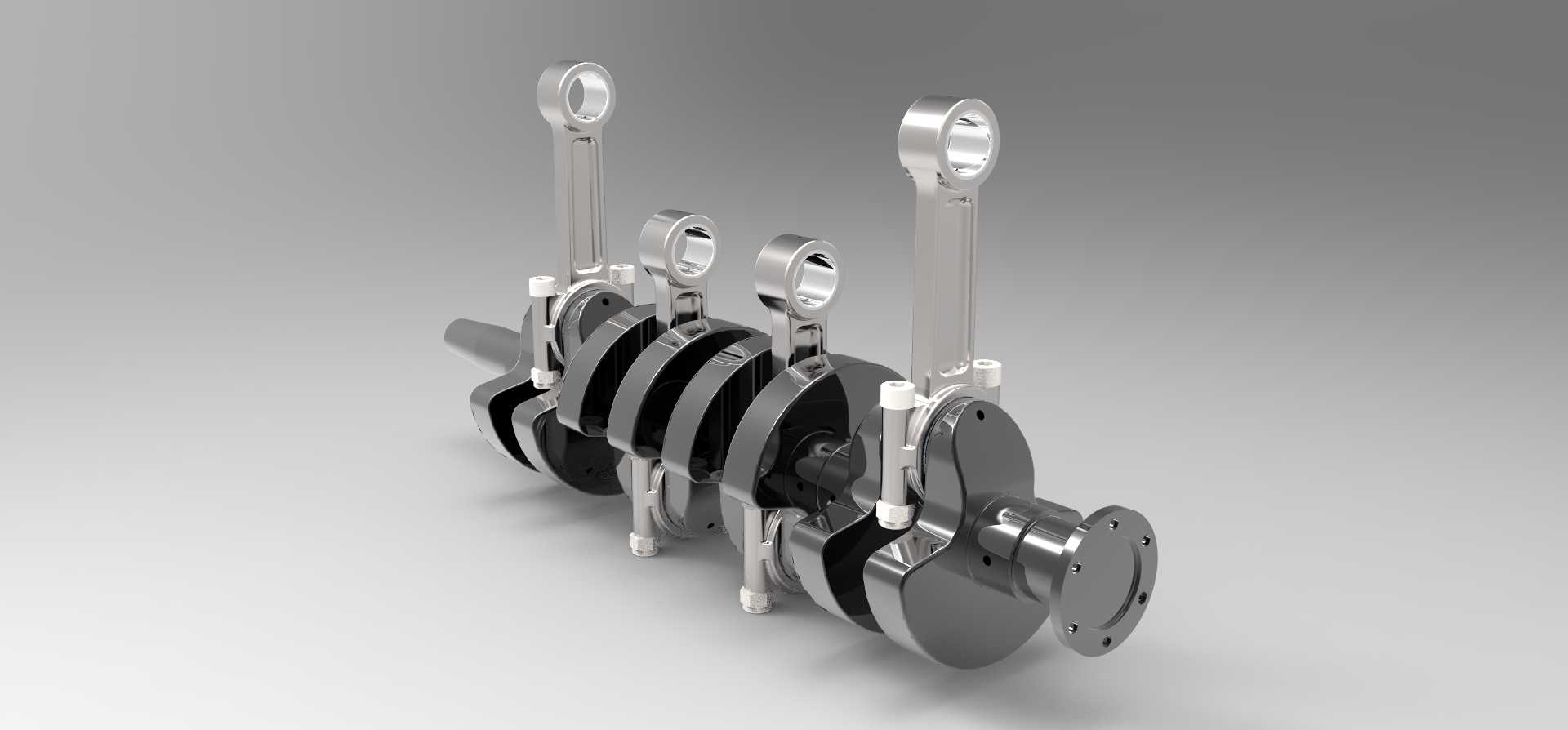

直列四缸曲柄连杆组结构设计展示

　　这套曲柄连杆组合结构，是往复式内燃机动力转换单元的核心承载部件，日常在乘用车动力总成、小型通用发电机组、农用机械动力端都能见到这类结构的身影，它的核心作用是把活塞往复直线运动的推力，转化为曲轴旋转的扭矩输出，最终把燃料燃烧的热能转化为可对外输出的旋转机械能。从结构设计逻辑来看，整套组件采用直列四缸的排布方式，四个曲拐按180度相位差对称布置，相邻曲拐之间设置整体式平衡配重块，配重块的轮廓做了圆弧过渡处理，在曲轴高速旋转时能抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅值，减少轴承座位置的冲击载荷。曲轴本体采用整体锻造结构思路设计，主轴颈与连杆轴颈之间通过圆滑过渡的曲柄臂连接，轴颈表面预留了足够的精加工余量，

　　实际生产中会通过高频淬火提升表面硬度，保证长期高速运转下的耐磨性能，轴颈内部设计有贯通的润滑油道，压力润滑的机油可以通过主油道直达连杆轴颈与连杆大头轴承的配合面，在摩擦副之间形成稳定油膜，避免干摩擦导致的轴瓦烧蚀故障。配套的连杆采用分体式大头结构，连杆大头盖通过两个高强度螺栓与杆身定位连接，接合面采用平切口设计，定位精度靠螺栓孔与杆身的加工精度保证，连杆小头端压入耐磨铜套，与活塞销形成间隙配合，工作时可以随活塞摆动自动调整角度，补偿活塞上下运动时的微小偏摆。整套组件的安装边界需要匹配缸体的主轴承孔同轴度要求，曲轴轴向定位靠中间主轴颈两侧的止推片实现，安装时需要控制曲轴的轴向窜动量在合理区间，既要避免热膨胀导致的轴颈卡滞，

　　也要防止窜动量过大造成的活塞偏磨、正时系统跳齿问题。连杆安装时需要严格控制同组连杆的重量差，同一台发动机上的连杆重量差控制在数克范围内，避免高速运转时产生额外的不平衡离心力，引发整机共振。从实际工况适配角度，这套结构的设计充分考虑了高转速下的载荷分布，曲柄臂的截面采用椭圆形优化设计，在保证整体结构强度、刚度的前提下尽可能降低旋转部分的自重，减少曲轴旋转时的转动惯量，让发动机的油门响应速度更快。连杆杆身采用工字形截面设计，在承受活塞传递的爆发压力时，能以最小的截面尺寸获得最大的抗压、抗弯强度，同时降低连杆自身的往复运动质量，减小对曲轴轴颈的冲击载荷。在装配关系上，曲轴前端预留了正时齿轮、皮带轮的安装法兰与键槽，

　　后端设计有连接飞轮的法兰盘与定位销孔，飞轮安装后可以通过自身的转动惯量储存做功行程的能量，带动曲轴完成排气、进气、压缩三个非做功行程，保证发动机运转的平顺性。连杆大头与连杆轴颈之间采用剖分式滑动轴承（轴瓦）配合，轴瓦表面镀有减磨合金层，安装时需要保证轴瓦的过盈量在设计范围内，过盈量不足会导致轴瓦在工作时转动、堵塞油道，过盈量过大则会导致轴瓦变形、配合间隙异常，引发润滑失效。这套结构的外形尺寸适配常规1.5-2.0L排量的直列四缸汽油机安装空间，曲轴总长度、主轴颈中心距、连杆中心距都按照主流量产机型的参数范围设计，四个连杆的安装方向需要严格按照缸序标记对应，避免装反导致的连杆运动干涉、活塞碰气门等故障。实际工程应用中，这类曲柄连杆组的设计需要经过多轮动力学仿真验证，校核不同转速下的曲轴疲劳强度、连杆屈曲强度，确认各运动部件之间的最小运动间隙，避免高速运转时出现部件干涉、应力集中导致的断裂失效。
