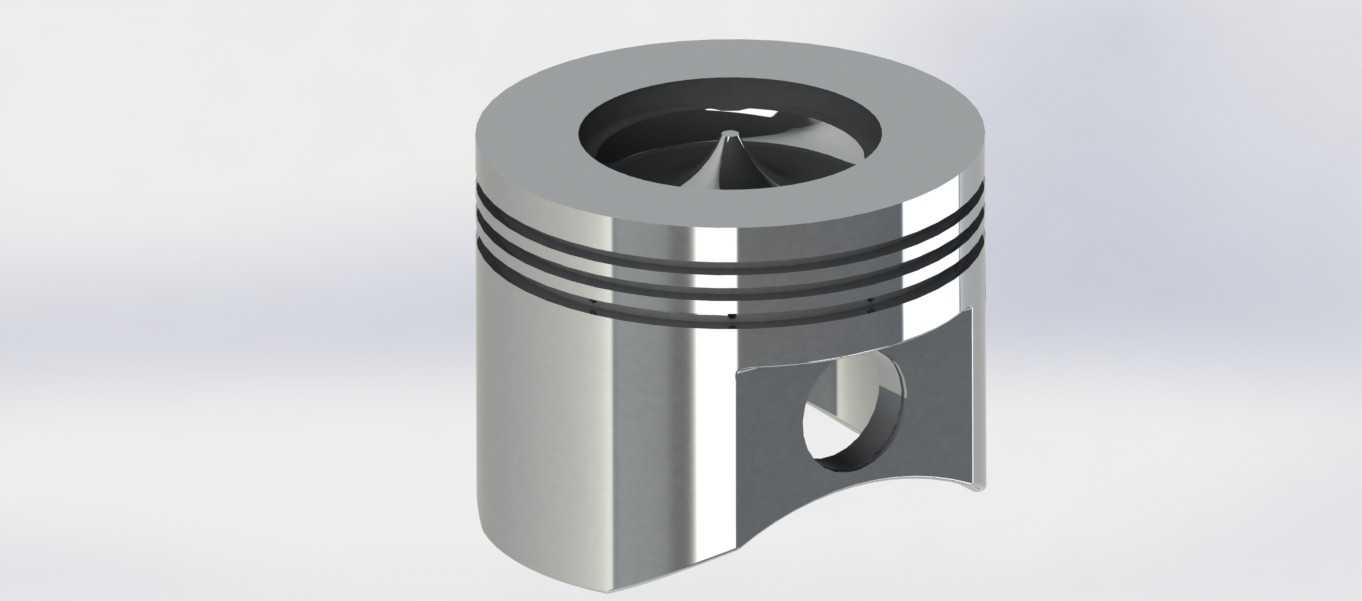

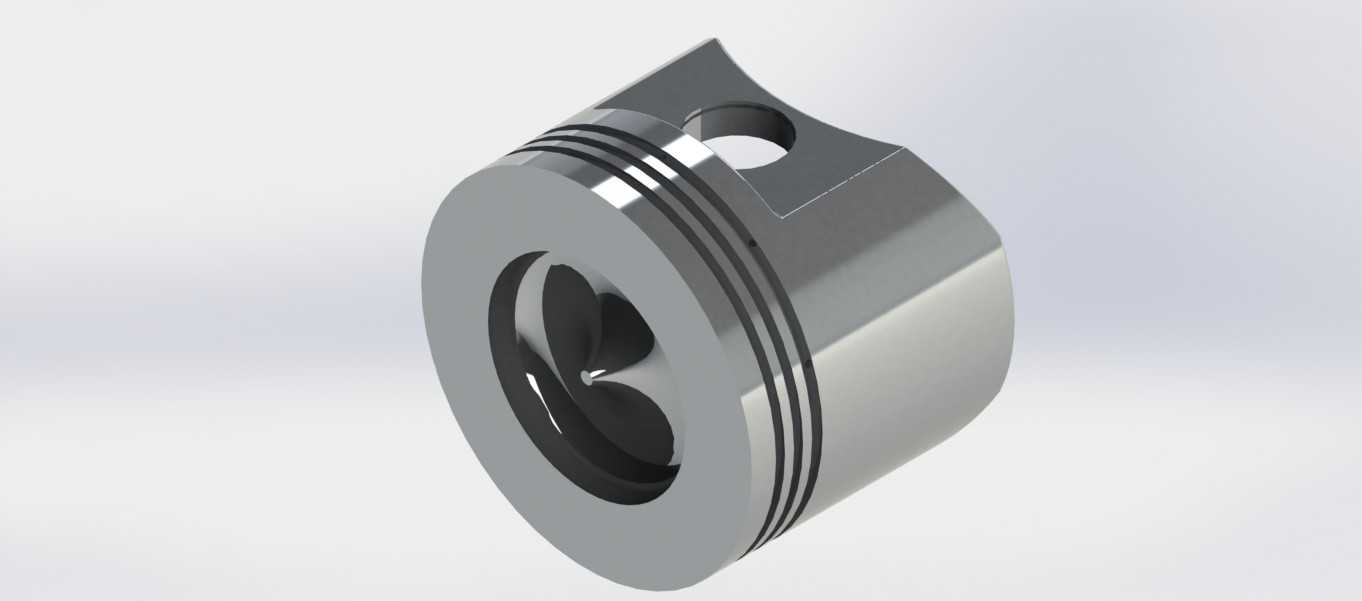

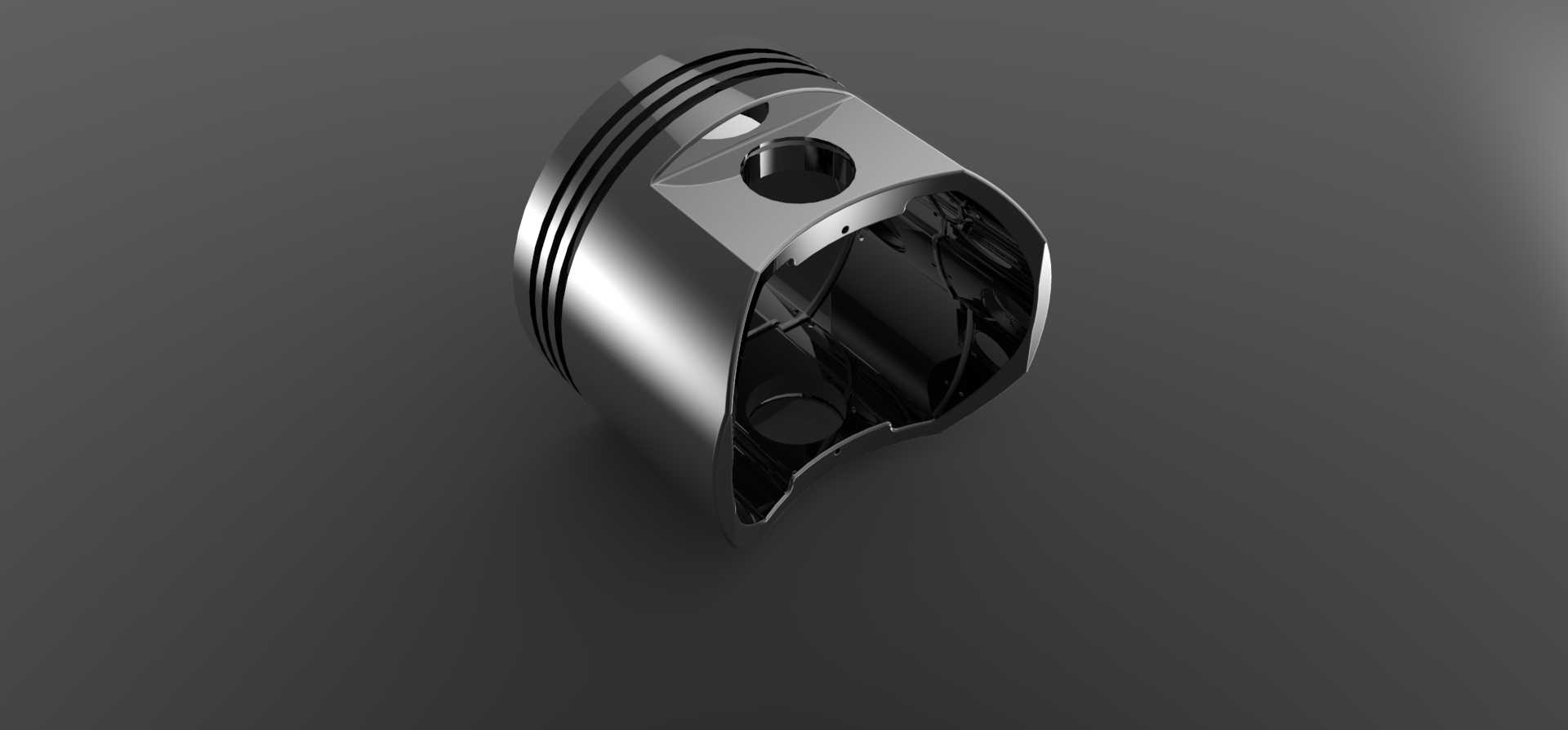

内燃机核心往复运动活塞结构设计

　　作为内燃机动力转换的核心承载部件，活塞的结构设计直接决定了整机的动力输出效率、运行可靠性与服役寿命，在车用汽油机、柴油机、小型通用动力机组、工程机械动力单元等场景中，活塞需要在高温高压的交变工况下完成高频往复运动，将燃料燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩对外输出做功。

　　从功能实现的角度拆解，这款活塞的头部设置了多道环槽结构，最靠近顶面的环槽用于安装气环，负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱造成动力损失与机油变质，下方的环槽用于安装油环，负责刮除气缸壁上多余的润滑油，同时在缸壁上铺展均匀的油膜实现运动副的润滑，减少摩擦损耗。活塞顶面的轮廓造型匹配对应燃烧室的设计形态，能够在压缩行程终了时配合气缸盖、气门形成合理的挤气涡流，优化油气混合效果，提升燃烧效率，降低排放污染物的生成。

　　设计过程中需要重点考量热负荷与机械负荷的双重作用，活塞顶面直接接触燃烧室内最高可达两千摄氏度以上的瞬时高温燃气，因此头部的壁厚设计采用渐变过渡结构，从顶面到裙部逐步减薄，既保证顶部有足够的强度承受燃气爆发压力，又能通过合理的热传导路径将热量通过活塞环传递到气缸壁，再由冷却系统带走，避免局部热应力集中导致的开裂、烧蚀故障。活塞销座的位置经过力学优化，设置在活塞裙部的受力核心区域，销座内部设计有足够的承压面，配合活塞销的安装间隙，能够将活塞承受的气体压力均匀传递给连杆，避免销座部位出现应力集中导致的疲劳损坏。

　　活塞裙部的型线设计并非正圆柱结构，而是考虑到工作状态下的热变形与受力变形，采用了中凸变椭圆的型面设计，常温状态下裙部横截面为椭圆形，长轴垂直于活塞销轴线方向，工作时受热膨胀以及受侧压力作用产生变形后，裙部会趋近于正圆形，保证与气缸壁之间保持均匀的配合间隙，既避免冷启动时的敲缸异响，又防止热态下出现拉缸故障。裙部的长度设计经过匹配计算，能够在活塞往复运动过程中保持足够的导向长度，减少活塞在气缸内的摆动量，降低运动过程中的敲击噪声与偏磨风险。

　　安装边界方面，活塞的外径尺寸与对应气缸的内径保持严格的配合公差，活塞环的开口间隙、侧隙、背隙都按照工况要求设定，保证密封性能的同时预留足够的热膨胀余量。活塞销与销座、连杆小头的配合采用全浮式设计，工作状态下活塞销可以在销座和连杆小头内自由转动，使得磨损均匀分布，提升部件的使用寿命。活塞的整体质量经过严格控制，在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴连杆机构的往复惯性力，降低整机的振动与噪声，提升高转速工况下的运行稳定性。

　　在实际工程应用中，这类活塞的结构需要匹配对应的机型排量、压缩比、额定转速等参数进行针对性调整，不同的燃烧方式、冷却方式、润滑条件都会对活塞的细节结构产生影响，比如高强化柴油机的活塞会在头部设置内冷油道，通过机油喷射带走更多热量，而小型通用汽油机的活塞则会采用更轻量化的结构设计，兼顾成本与性能要求。建模过程中需要重点关注各部位的圆角过渡、壁厚均匀性、环槽的加工精度要求，这些细节直接影响后续零件加工的工艺性与实际使用的可靠性，任何应力集中的尖角、壁厚突变的结构都可能在交变载荷下成为疲劳失效的起始点，导致活塞早期损坏。
