内燃机用多缸整体式曲轴结构三维建模

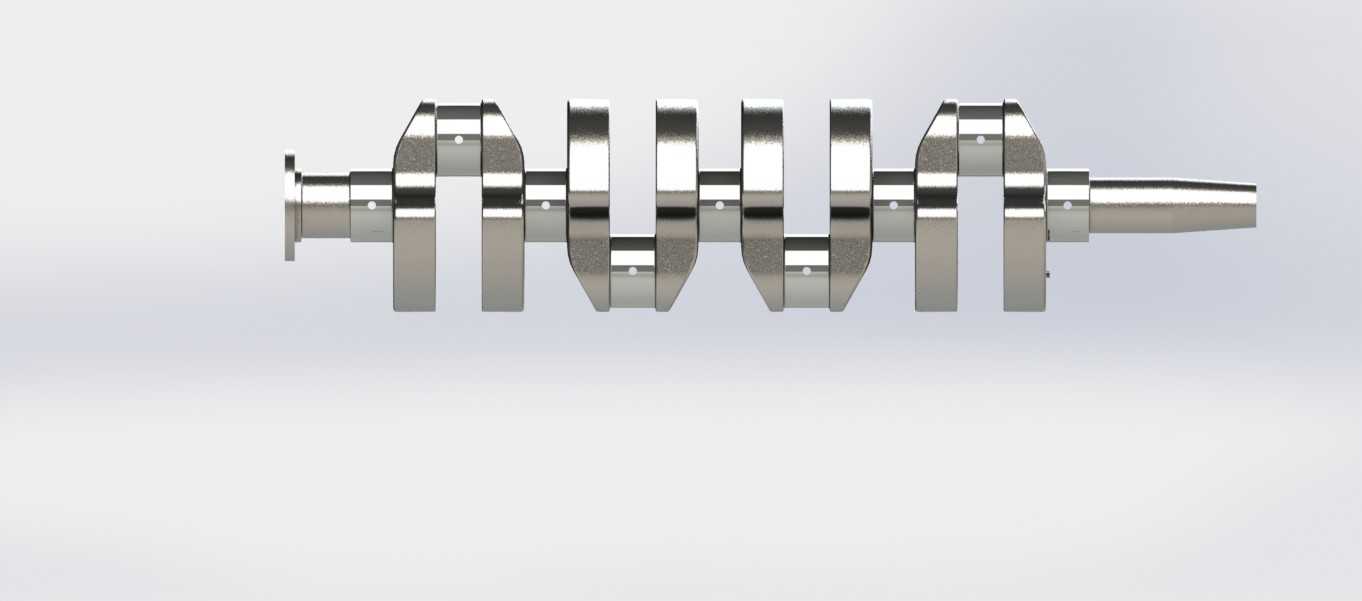

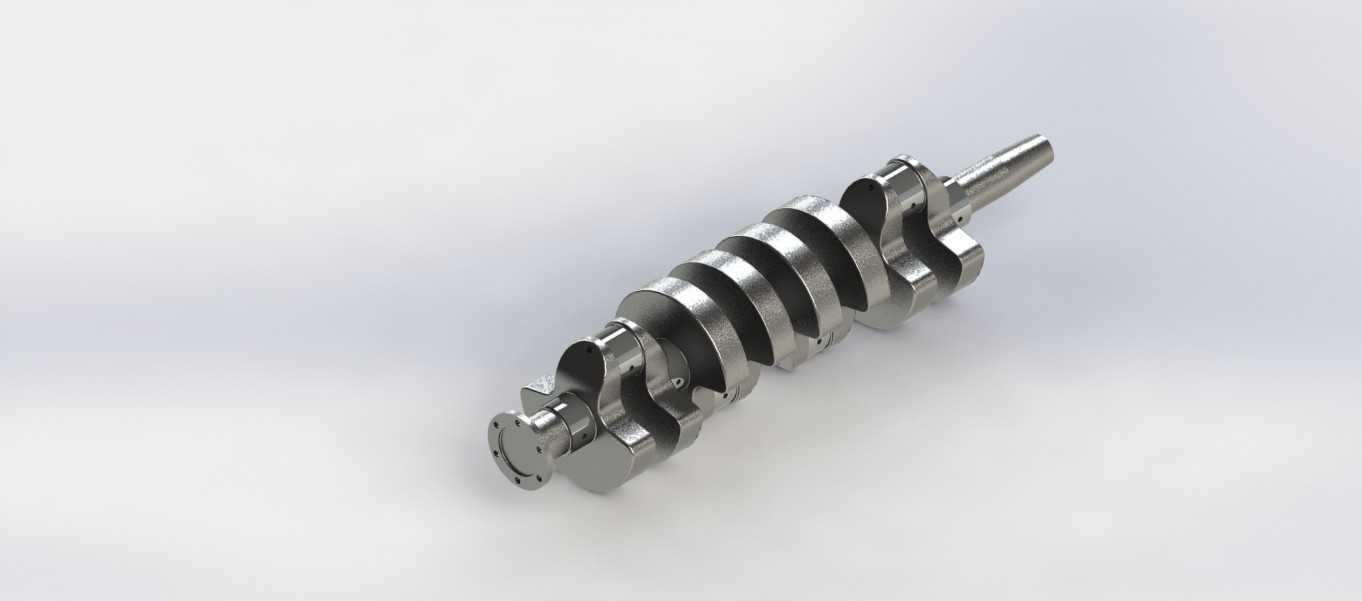

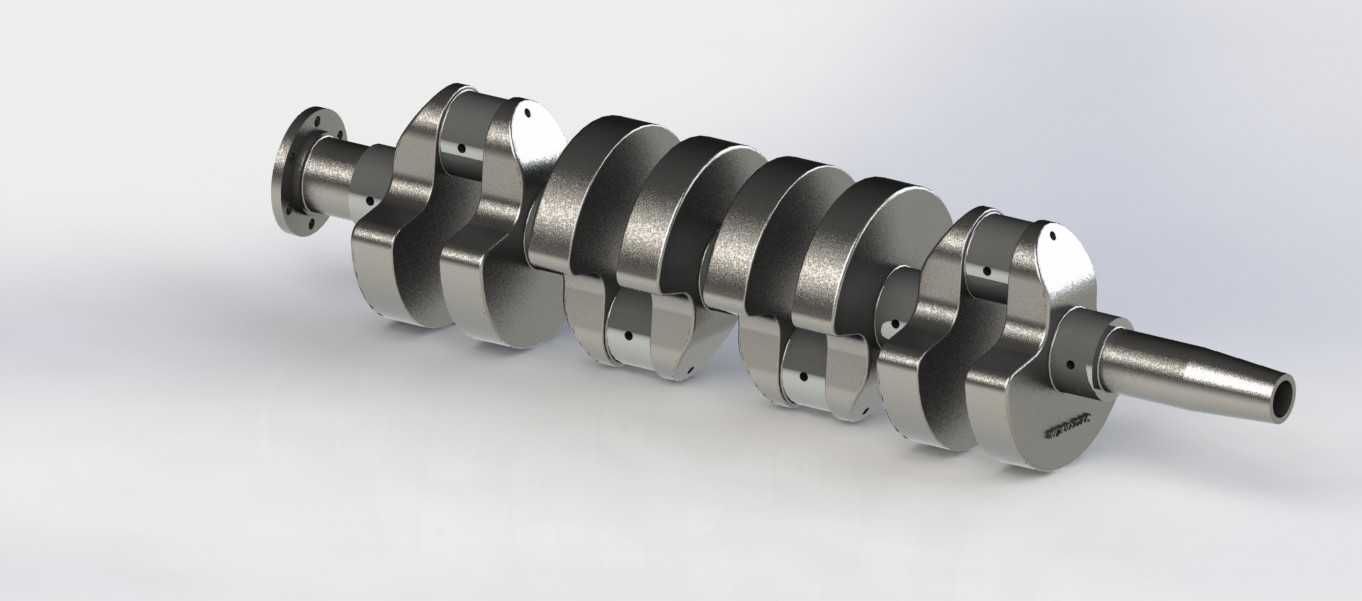

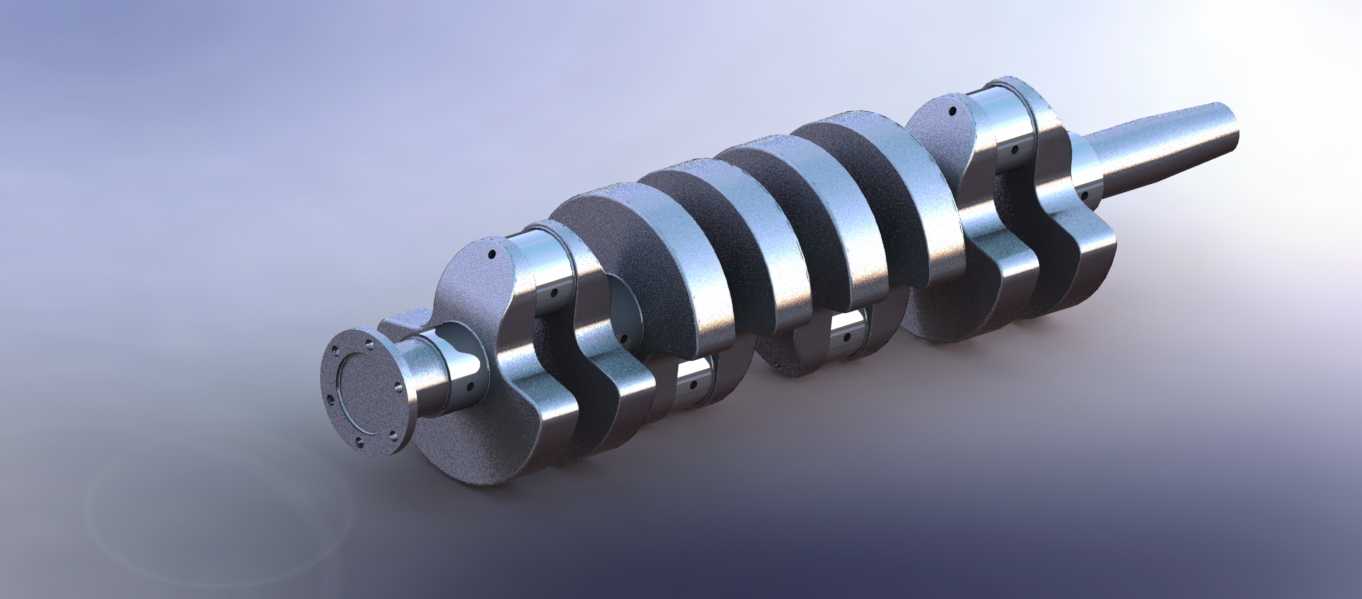

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件，这套三维建模完整还原了直列多缸机型配套的整体式曲轴结构，覆盖从前端动力输出端到后端飞轮连接法兰的全部几何特征，可直接用于动力总成装配干涉校验、运动仿真分析以及零部件加工工艺的前期验证。从实际装机场景来看，这类曲轴主要适配中小排量的车用内燃机、固定式柴油发电机组以及小型工程机械动力单元，工作过程中需要持续承受活塞连杆组传递的周期性爆发压力、往复惯性力与旋转离心力的复合载荷，因此建模阶段对各段轴颈的同轴度、曲柄臂的配重平衡结构、油道开孔位置都做了1:1的特征还原，没有做简化处理。

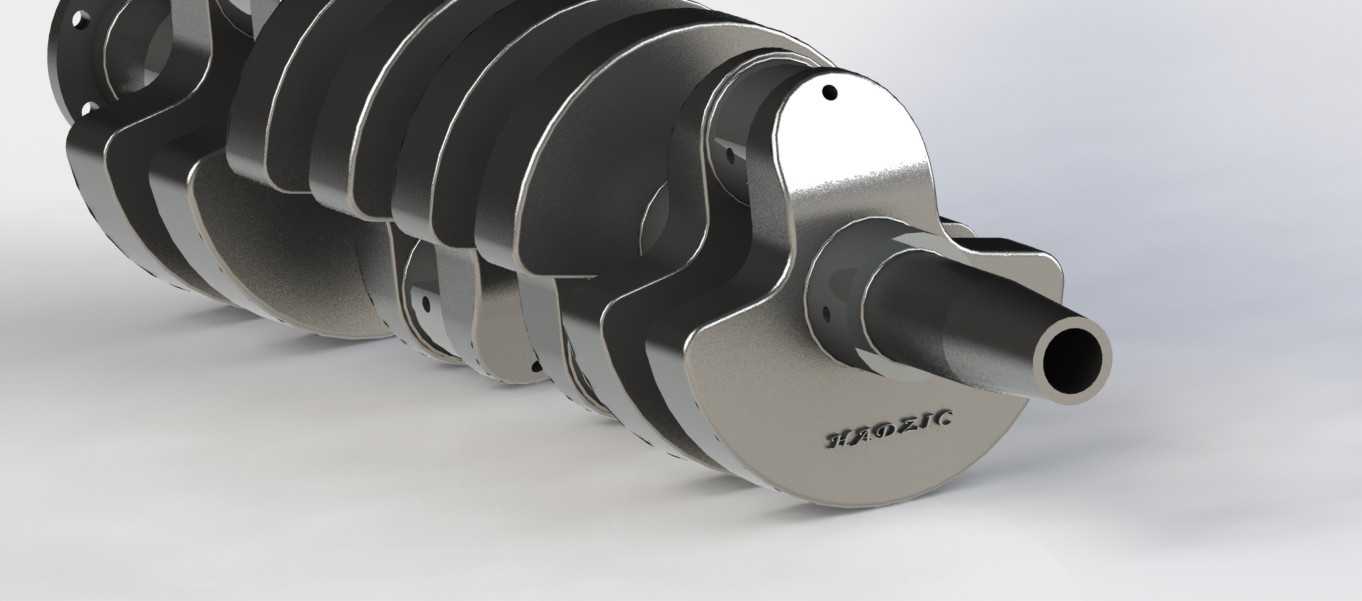

　　从结构设计逻辑来看，该曲轴采用整体锻造式的结构布局，沿轴向依次布置前端轴颈、多组连杆轴颈、主轴颈、曲柄臂以及后端法兰，其中连杆轴颈的数量对应发动机气缸数，相邻缸的曲柄销按照预设的点火间隔角错开布置，保证各缸做功行程的扭矩输出均匀性，避免动力输出出现过大的转速波动。建模过程中严格遵循实际装机的安装边界：前端轴颈预留了正时齿轮、皮带轮以及扭转减振器的安装定位轴肩，轴颈表面的键槽、油封配合面的尺寸公差带都按照实际装配要求做了特征预留，可直接匹配标准件库中的正时传动组件、前端密封件完成虚拟装配；后端的连接法兰端面加工有定位销孔与螺栓连接孔，用于固定飞轮与离合器总成，法兰与最后一道主轴颈之间预留了后主轴承盖、后油封的安装空间，不会出现装配干涉问题。

　　各段主轴颈与连杆轴颈的过渡位置都设计有圆弧卸载结构，建模时完整保留了过渡圆角的几何特征，这部分结构是曲轴应力集中的高发区域，实际生产中圆角滚压强化工艺就是针对该位置提升疲劳强度，在做有限元应力分析时，完整的圆角特征可以保证应力计算结果的准确性，避免因模型简化导致的应力值计算偏差。曲柄臂的侧面设计有平衡配重结构，配重块的外形轮廓按照动平衡要求做了偏心设计，用于抵消曲轴旋转时连杆轴颈、曲柄臂产生的旋转惯性力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机工作时的整机振动水平，建模时配重块的质心位置与实际工件保持一致，可直接用于曲轴组件的动平衡仿真计算。

　　曲轴内部的贯通式润滑油道也在模型中做了完整还原，主油道从主轴颈表面沿轴向、斜向连通至各连杆轴颈表面，工作时来自发动机主油道的压力润滑油会通过这些内部油道输送到主轴瓦与连杆轴瓦的配合间隙中，形成流体动压润滑膜，降低轴颈与轴瓦之间的摩擦磨损，建模时油道的开孔位置、孔径大小以及倾斜角度都与实际工件一致，可用于润滑油路的流通阻力仿真分析，验证不同转速下各轴颈位置的润滑油供油压力是否满足设计要求。

　　从安装配合的尺寸边界来看，各主轴颈的直径尺寸按照所选轴承的标准配合公差设计，与气缸体上的主轴承座孔同轴度要求在建模的装配基准中做了预设，虚拟装配时可直接校验曲轴放入缸体主轴承座后的轴向窜动间隙、各轴颈与轴瓦的配合间隙是否在设计允许范围内；连杆轴颈的直径尺寸匹配对应规格的连杆大头轴瓦，曲柄臂的旋转半径决定了发动机的活塞行程，建模时严格控制曲柄半径的尺寸精度，保证发动机的压缩比、排量参数符合设计目标。前端轴颈的伸出长度、油封配合段的直径都适配常用的内燃机前端密封组件，不会出现油封安装后密封面错位导致的漏油问题；后端法兰的螺栓孔分布圆直径、定位销尺寸匹配对应规格的飞轮总成，装配后飞轮的端面跳动量可满足离合器工作的平面度要求。

　　在实际工程应用中，这套三维模型可用于多个环节的设计验证：在动力总成设计初期，可将模型导入装配环境，校验曲轴与活塞、连杆、缸体、正时系统、润滑系统的空间干涉情况，提前发现结构设计中的匹配问题，减少后续物理样机的修改次数；在工艺编制阶段，可基于模型的几何特征生成数控加工程序，验证曲轴铣削、磨削加工过程中的刀具走刀路径是否合理，避免加工过程中出现刀具与工件的碰撞；在教学与培训场景中，可通过模型的剖切、爆炸视图展示曲轴的内部油道结构、各部分的装配关系，帮助设计新人快速理解曲轴的工作原理与结构设计要点。需要注意的是，建模时对轴颈表面的微观粗糙度、热处理硬化层这类非几何特征没有做可视化处理，这类参数需要结合对应的技术文档在工程分析时单独设置，不影响模型的装配干涉校验与运动仿真使用。
