带集成轴承的发动机连杆结构设计

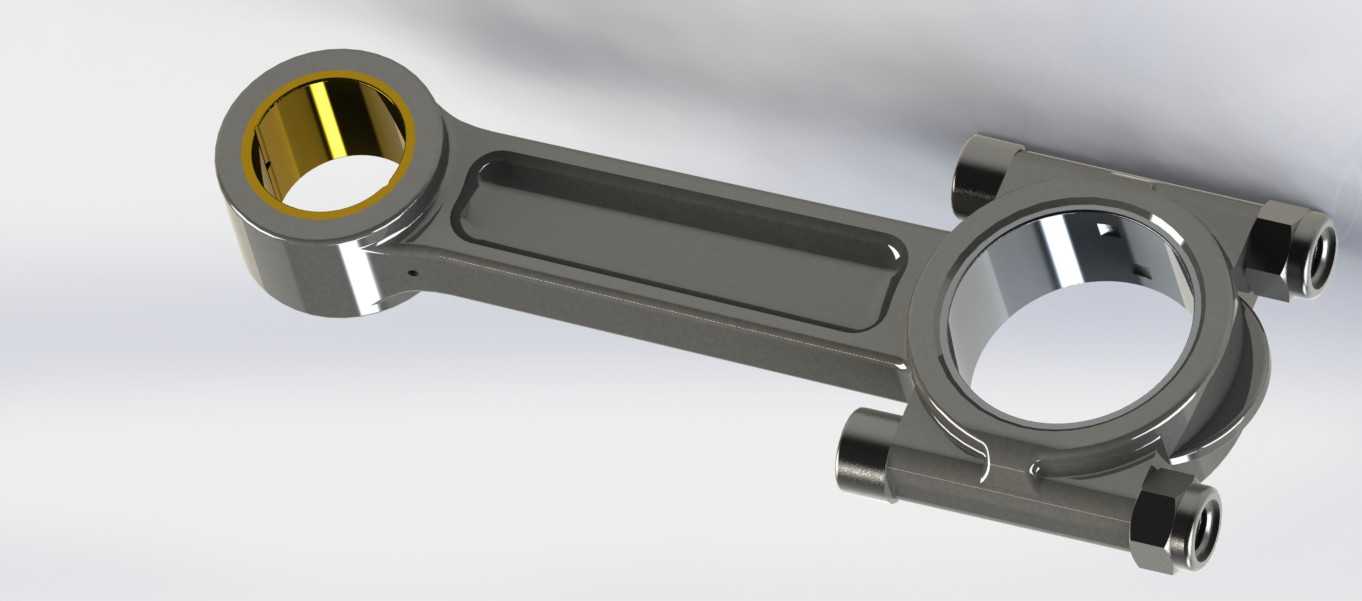

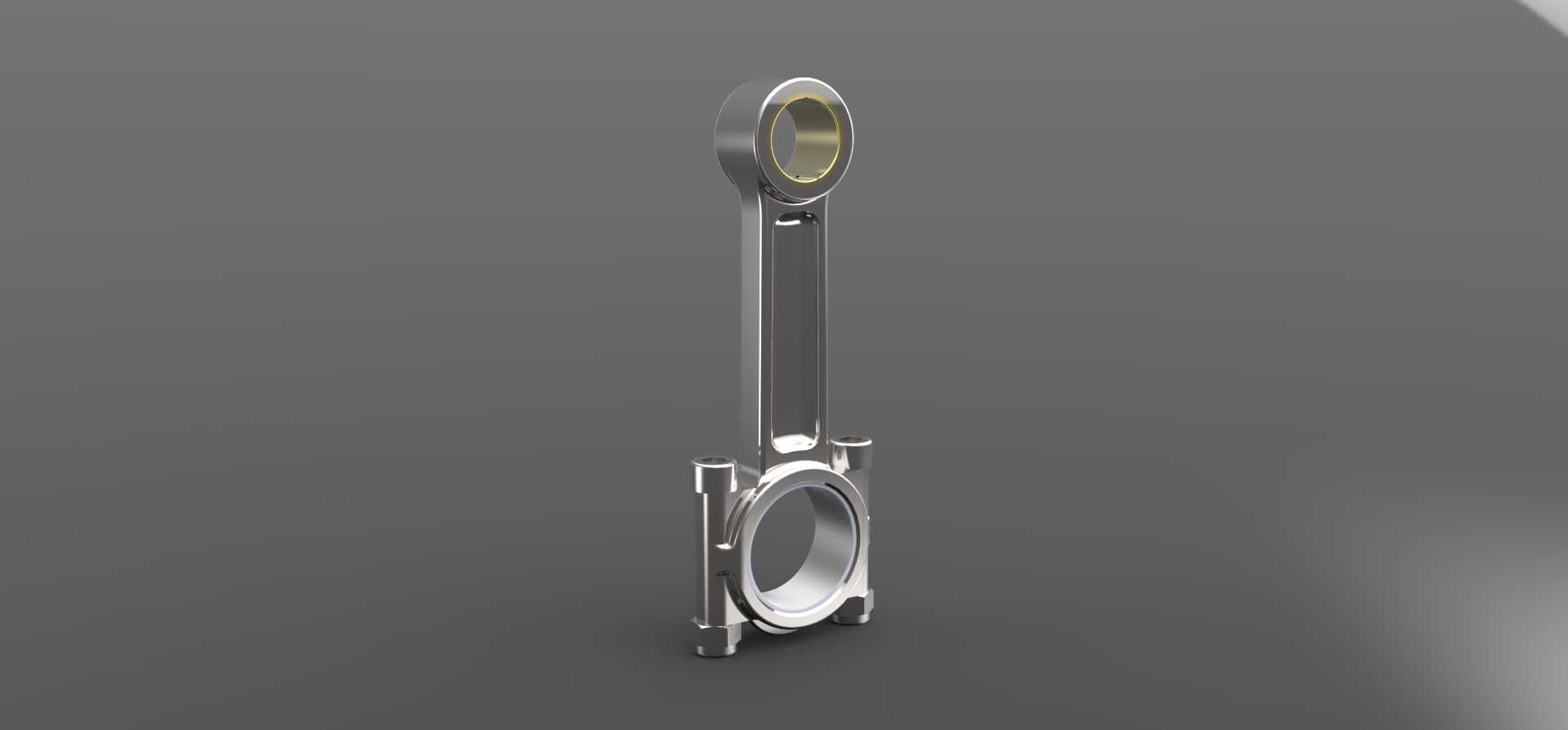

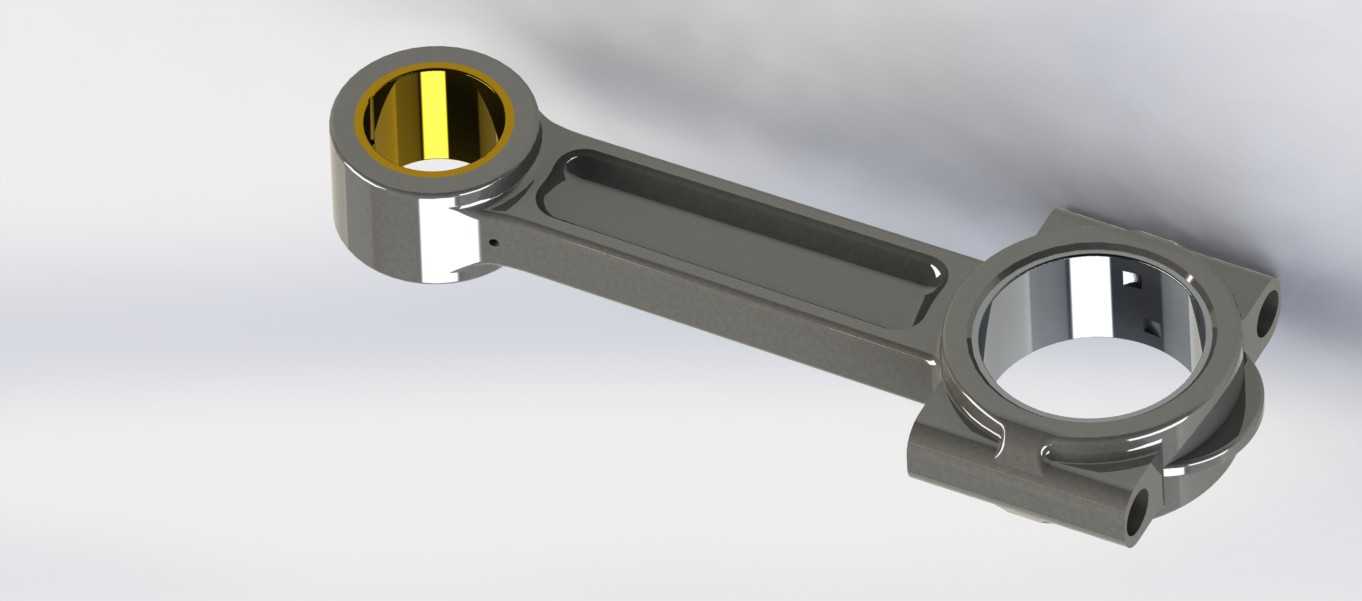

　　在往复式动力设备的曲柄连杆机构中，这类集成轴承的连杆承担着将活塞往复直线运动转换为曲轴旋转运动的核心传动作用，日常工况下需要持续承受交变的气体爆发压力、往复惯性力以及旋转离心力的复合载荷，因此结构设计的合理性直接决定了动力单元的运行可靠性与服役寿命。从实际装配场景来看，该连杆的小头端通过集成的轴套结构与活塞销完成配合，不需要额外加装分体式衬套就能实现低摩擦的转动衔接，大头端采用剖分式结构设计，配套的连杆盖通过两侧的定位凸台与螺栓完成锁紧，能够直接卡合在曲轴的连杆轴颈上，装配过程中可以通过调整轴瓦配合间隙适配不同公差等级的曲轴组件，适配多数中小排量往复式内燃机、往复式压缩机的动力传输需求。设计阶段优先考虑了载荷传递的路径合理性，

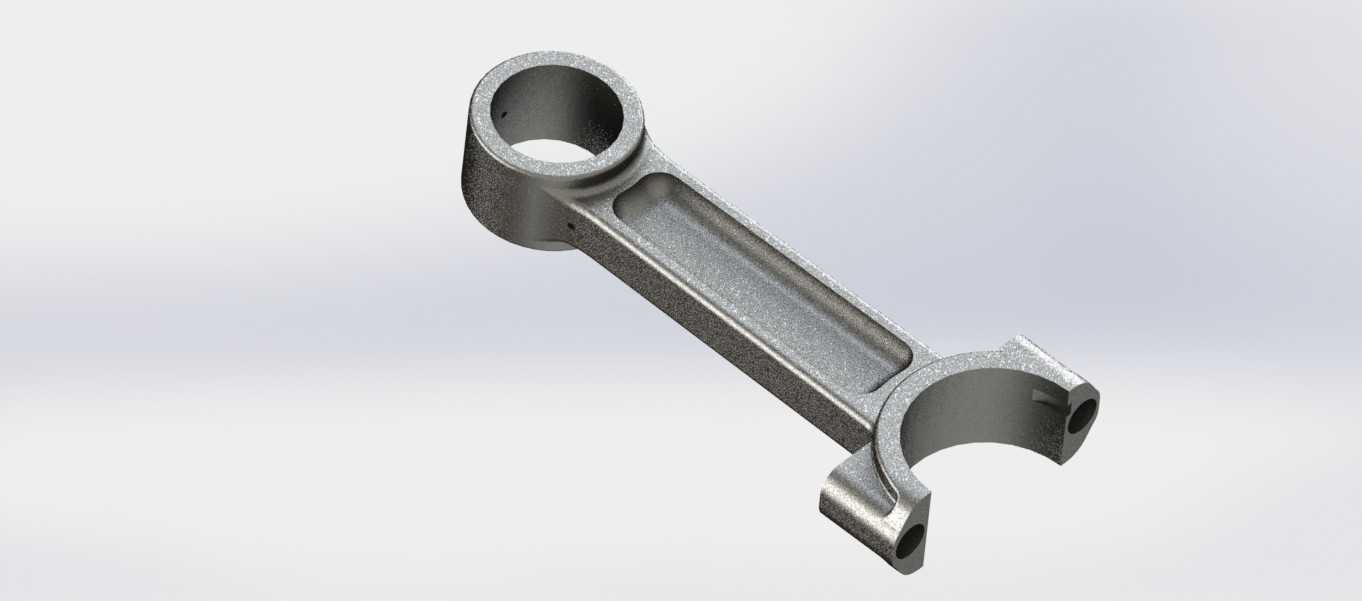

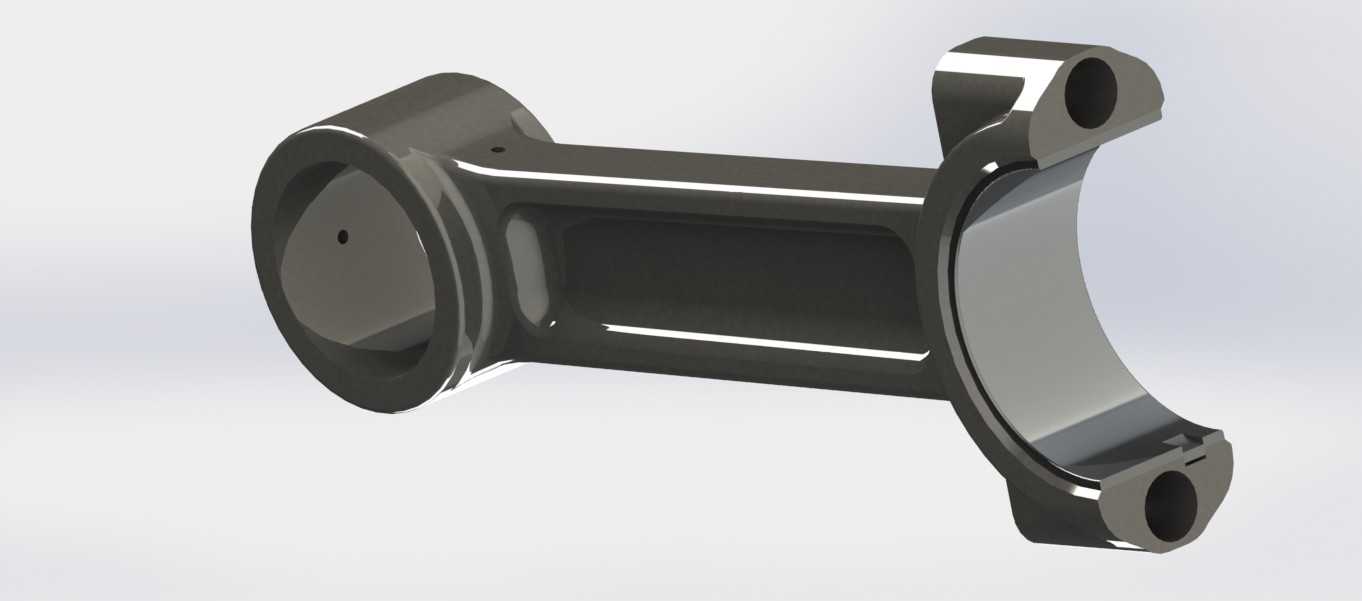

　　杆身采用工字形截面构型，在保证整体抗弯、抗扭截面系数满足强度要求的前提下，尽可能去除非承载区域的冗余材料，有效降低组件自身的往复运动质量，减少高速工况下的惯性载荷冲击。大小头端的过渡区域采用大圆弧平滑过渡结构，避免直角结构带来的应力集中问题，从根源上降低交变载荷下的疲劳断裂风险。集成在小头端的轴承采用双金属复合结构，基体为高强度合金钢提供足够的结构支撑，内表面附着减摩合金层，在润滑油膜形成的工况下能将摩擦系数控制在极低水平，同时可以承受活塞销传递来的冲击载荷，避免长期运行后出现衬套松脱、偏磨的常见故障。从安装边界来看，小头端的内孔直径与常用的活塞销尺寸形成标准配合公差，外圆尺寸预留了足够的活塞销座避让空间，

　　不会在活塞上下止点换向时与活塞内腔发生运动干涉；大头端的剖分面采用锯齿形定位结构，能够保证连杆盖与杆身的装配定位精度，锁紧螺栓的安装孔位置与深度经过反复校核，拧紧后螺栓的预紧力能够满足最高额定转速下的锁紧要求，不会出现轴瓦松动、连杆盖错位的问题。杆身的表面粗糙度与形位公差经过严格控制，大小头端的孔轴线平行度控制在合理公差范围内，避免装配后出现活塞偏缸、轴瓦偏磨的异常工况。实际运行过程中，连杆组件随曲轴做高速往复摆动，杆身内部设计有贯通的润滑油道，能够将曲轴轴颈处的压力润滑油引导至小头端的轴承位置，持续为摩擦副提供润滑与冷却，避免干摩擦导致的烧蚀故障。这类结构的连杆相比传统分体加装衬套的设计，减少了装配环节的衬套压装、铰削工序，

　　装配一致性更好，同时集成轴承的同轴度精度更高，能够有效降低高速运转时的振动与噪声，在通用汽油机、小型柴油机、往复式空气压缩机等设备中都有广泛的应用场景。设计过程中通过有限元仿真对全工况载荷下的应力分布做了迭代优化，对高应力区域做了局部加强，对低应力区域做了材料去除，最终实现结构强度与轻量化的平衡，既满足满负荷工况下的强度储备要求，又不会因为过重导致惯性载荷过大增加曲轴的负载。
