黄铜内丝宝塔气液管路连接接头

　　这类内丝宝塔式黄铜接头，在低压流体输送场景里的应用覆盖度非常高，小到实验室气路排布、小型自动化设备的冷却水路接驳，大到民用燃气具进气管连接、小型气动工具的气源对接，都能见到这类结构的接头身影。不同于卡套式、快插式接头对配套管路外径公差的严苛要求，宝塔结构的核心优势就在于对软管的适配宽容度更高，只要软管内径和宝塔段的公称通径匹配，搭配喉箍锁紧之后，就能在0-1MPa的常规低压工况下实现可靠密封，不需要额外加工管路端面，也不需要专用的安装工具，现场装配的效率非常高。

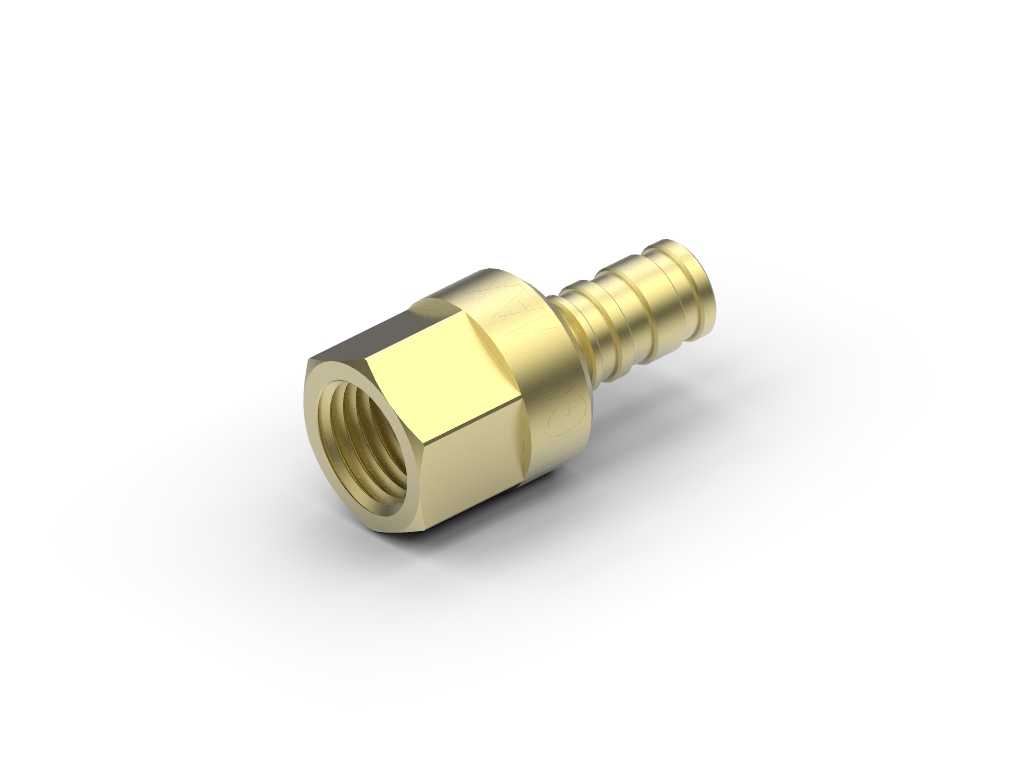

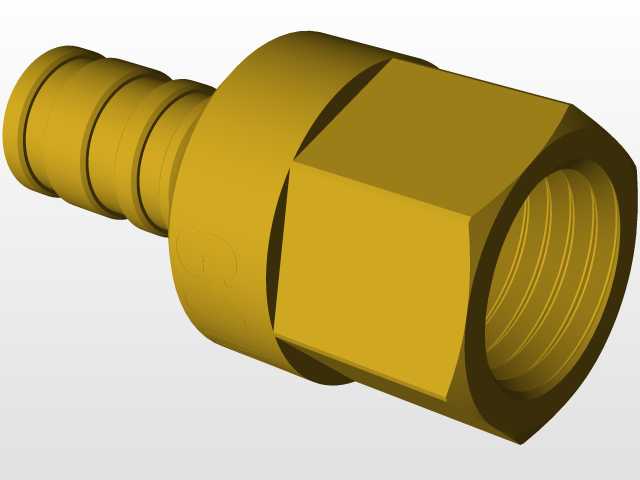

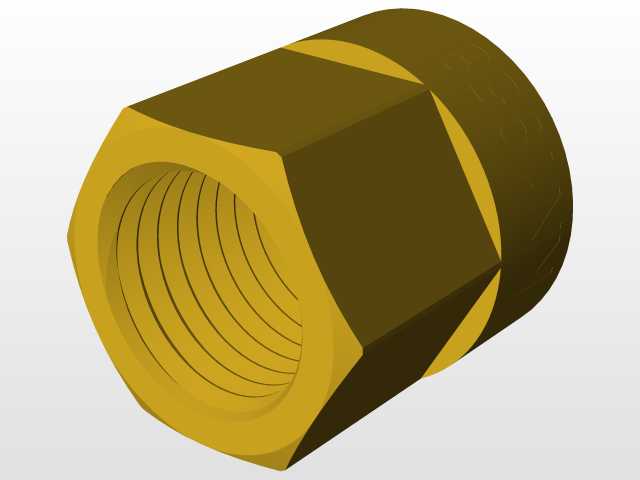

　　从结构设计逻辑来看，接头整体采用黄铜一体切削加工成型，没有拼接焊缝，从根源上避免了拼接位置的泄漏风险。一端的内螺纹段采用标准管螺纹设计，加工时严格控制螺纹的锥度与牙型角，和对应的外螺纹接头旋合时，依靠螺纹牙型的挤压变形就能实现端面密封，不需要额外加装密封垫也能满足低压工况的密封要求，内螺纹外侧加工成六角结构，给扳手提供足够的夹持受力面，安装时不会因为夹持力不足导致螺纹旋合不到位，也不会因为夹持打滑刮伤接头外表面。六角段和宝塔段之间设计有过渡凸台，一方面是给软管安装提供轴向定位，软管套入宝塔段直到抵到凸台端面，就说明套入深度达到设计要求，避免因为套入深度不足导致承压时软管脱落；另一方面凸台也能增强接头整体的结构刚度，在扳手拧紧螺纹的时候，不会因为扭矩传递导致宝塔段出现变形。

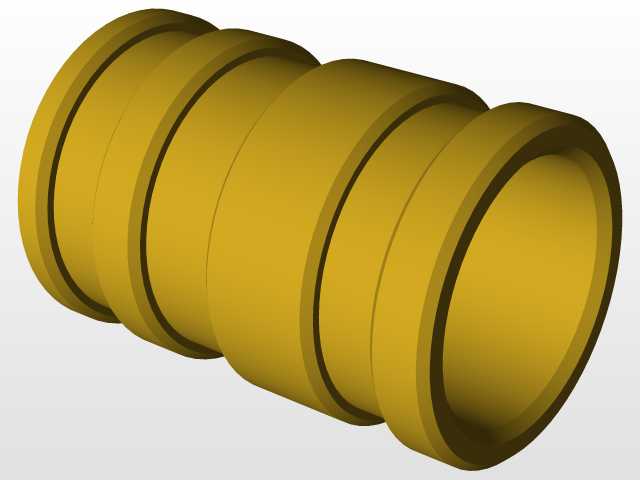

　　宝塔段的设计是这类接头的核心，每一圈倒刺的倾斜角度都经过实际工况验证，顺着软管套入的方向，倒刺的坡面是平缓过渡的，套入的时候不会割伤软管内壁，反向的止退面则接近垂直，当管路内部充压产生向外的推力时，倒刺会牢牢卡在软管内壁，搭配外围的喉箍锁紧，哪怕管路出现小幅压力波动，也不会出现软管脱开的问题。宝塔段的末端做了圆角导向处理，套入软管的时候不需要反复扩口，稍微用力就能把软管推到定位凸台位置，现场装配的难度很低。

　　从安装边界来看，这类DN2规格的接头，内螺纹端适配2分的标准管螺纹，六角对边尺寸符合常规手动扳手的夹持规格，安装时不需要预留太大的操作空间，哪怕是在排布密集的阀组区域，也能顺利完成拧紧操作。宝塔段适配内径6mm的柔性软管，不管是PU气动管、橡胶燃气管还是PVC透明水管，只要内径公差在±0.5mm范围内都能可靠连接，安装时只需要在软管外围对应宝塔段中间位置加装一个不锈钢喉箍，拧紧喉箍的螺钉直到软管表面出现轻微压痕即可，不需要过度拧紧导致软管被压裂。

　　在实际选型应用中，这类黄铜材质的接头本身具备不错的耐腐蚀性，对于常规的压缩空气、常温清水、民用燃气、低压润滑油等介质都有很好的兼容性，不会像普通铁质接头那样容易生锈污染管路介质，也不会因为长期接触水汽出现锈死拆不下来的问题。在气动设备的气路排布中，这类接头常用来连接电磁阀和气缸之间的柔性气管，设备运行时气管会随气缸动作反复摆动，黄铜接头的光滑表面不会磨破气管外壁，宝塔结构的夹持力也能承受气管摆动带来的拉扯力，长期运行也不会出现松脱泄漏。在小型水冷设备的水路中，这类接头用来连接冷却水管路，黄铜的导热性不会影响水路的散热效果，一体成型的结构也不会因为长期通水出现渗漏。需要注意的是，这类接头不适合用在高压工况，也不适合输送有强腐蚀性的酸碱介质，在超出设计压力的场景下使用，容易出现软管脱开或者接头变形的问题。建模时需要重点保证螺纹牙型的尺寸精度，以及宝塔段每一圈倒刺的同轴度，如果同轴度偏差太大，软管套入之后会出现偏斜，锁紧之后容易出现单侧密封不严的问题，六角段的棱角要做轻微的倒角处理，避免安装时划伤操作人员的手，过渡凸台的端面要和接头轴线垂直，保证软管套入之后端面贴合均匀，不会出现偏载导致的密封失效。
