盖因塔G304防水接线外壳结构设计

　　这款壳体在工业现场的电气布线场景里出镜率极高，户外监控设备的接线端防护、厂区传感器的线路转接、沿海区域露天电控节点的密封隔离，都能用到这类结构。日常做设备改造时，经常遇到现场布线需要中途分线、转接的情况，普通的接线端子裸露在外，要么积灰受潮短路，要么被现场的金属碎屑、飞溅切削液打坏，这类密封外壳刚好能把接线端子、小型转接电路板完全包裹在内，给内部电气元件提供稳定的防护空间。

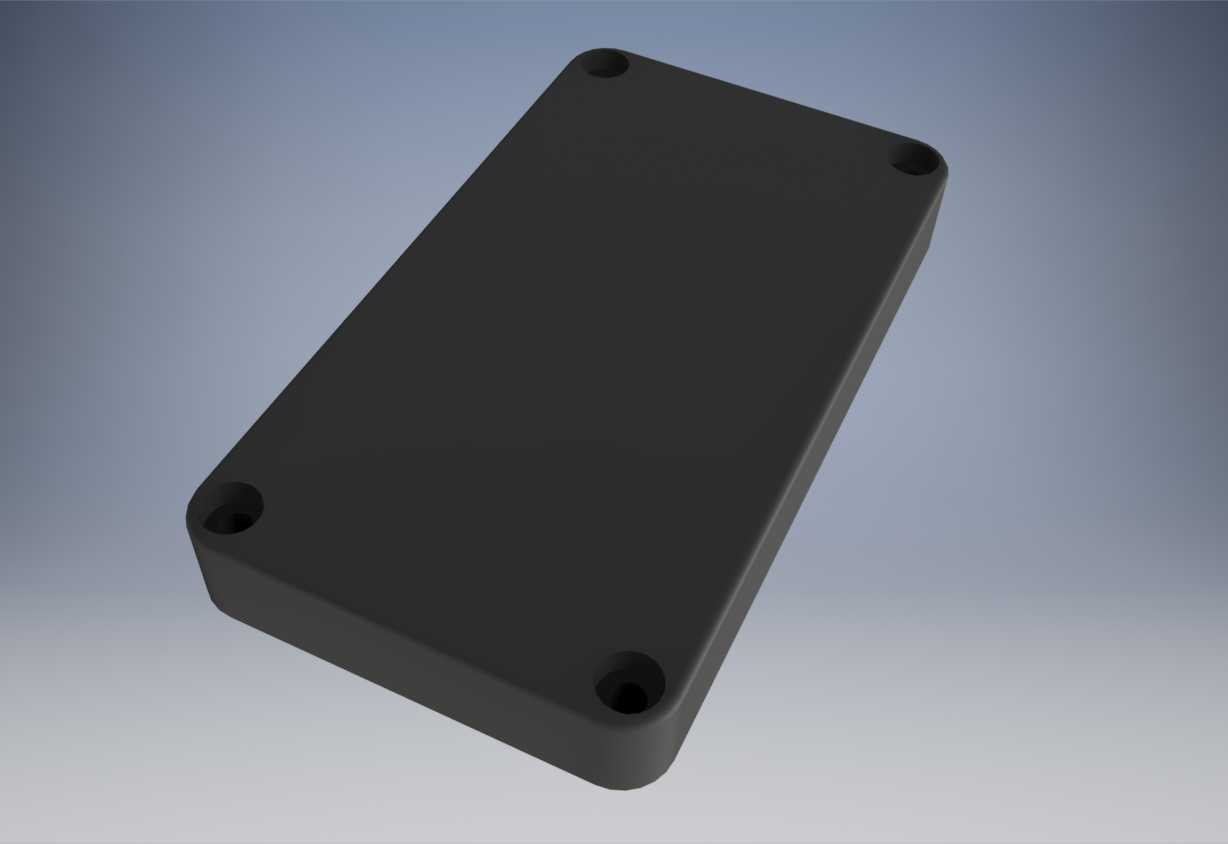

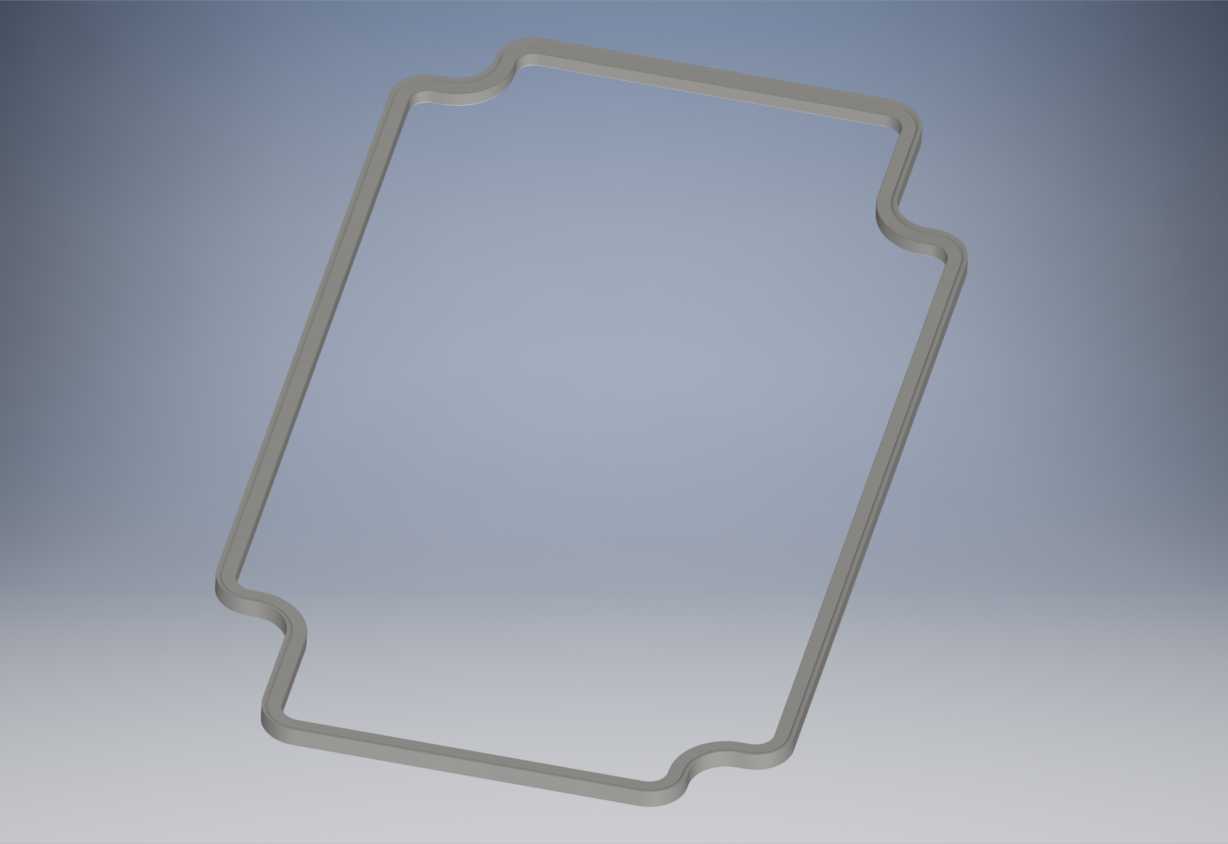

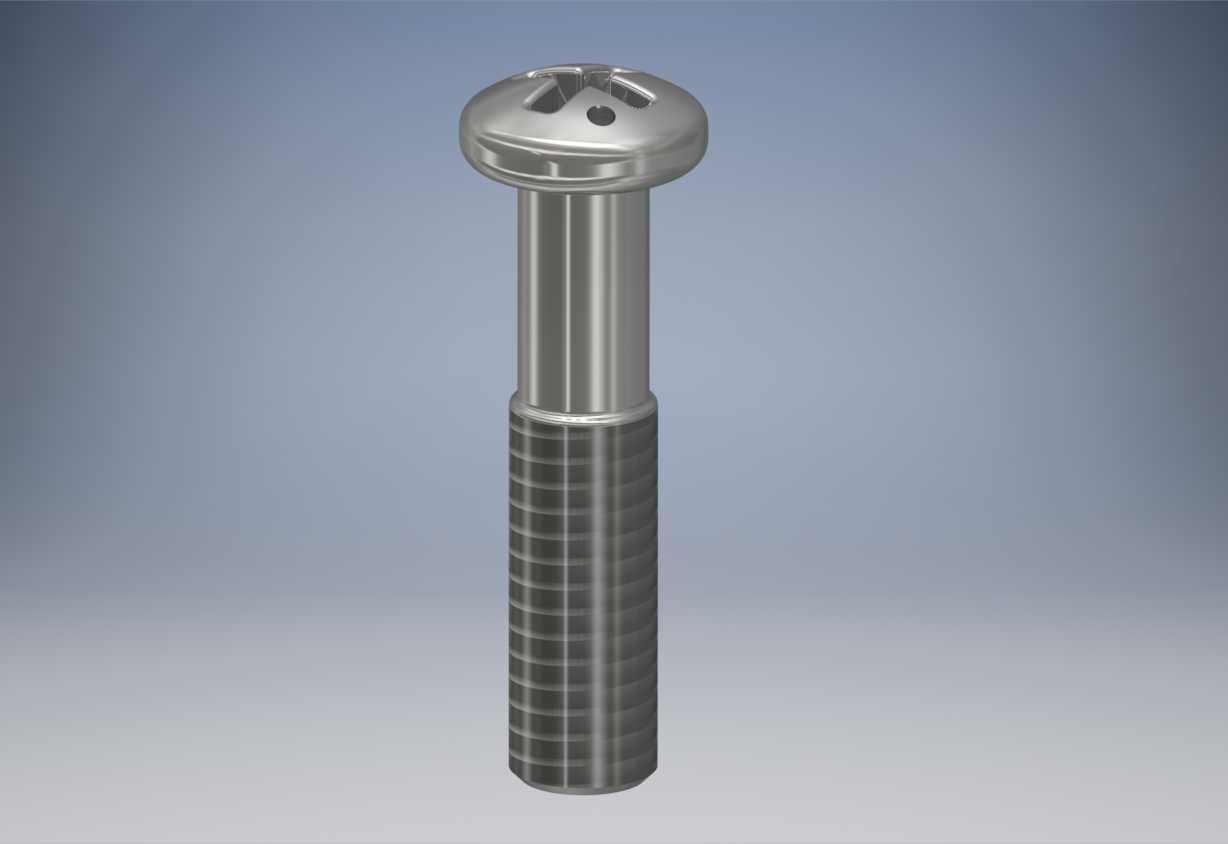

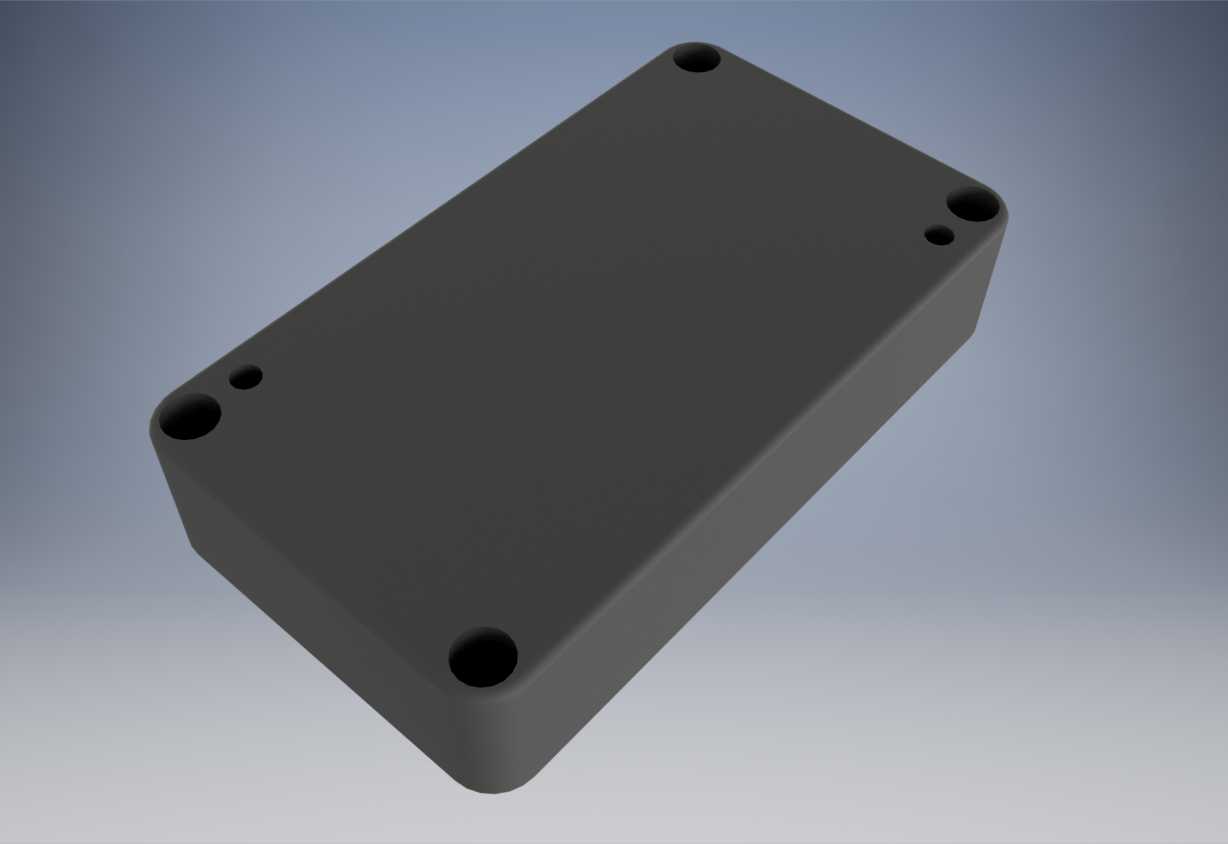

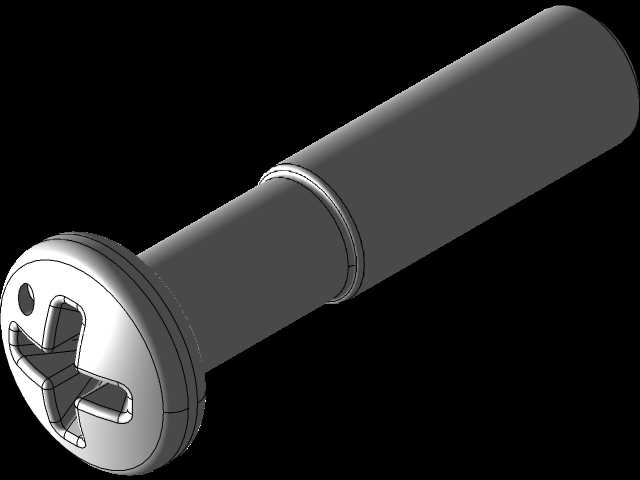

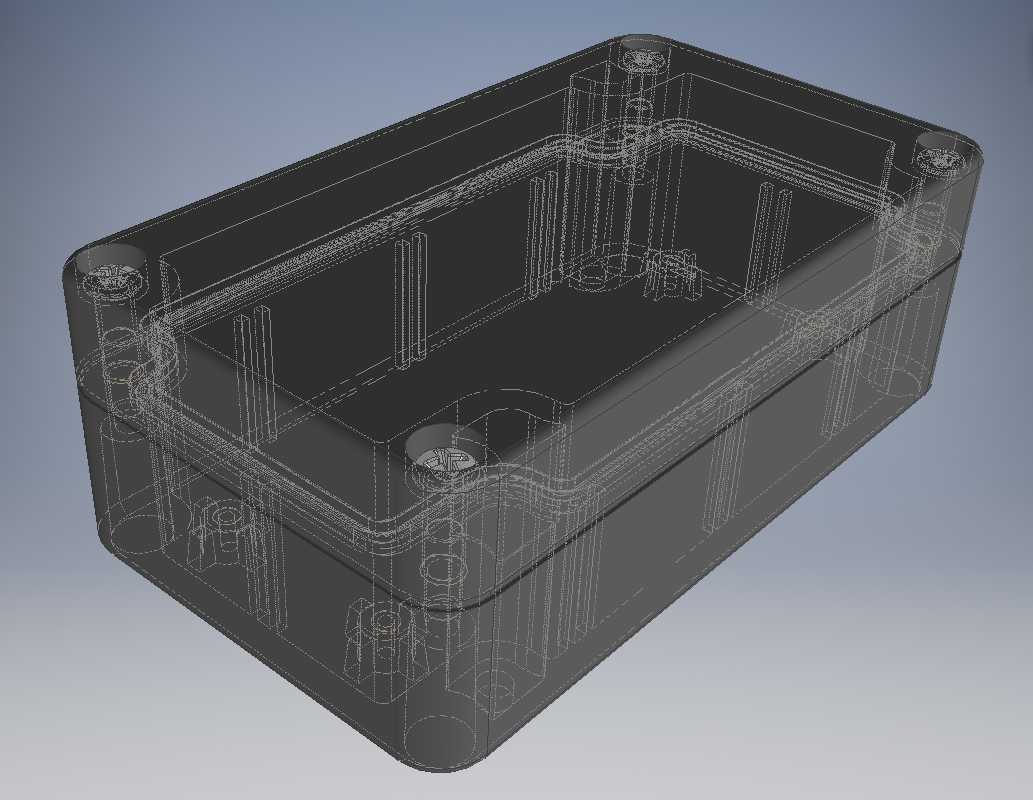

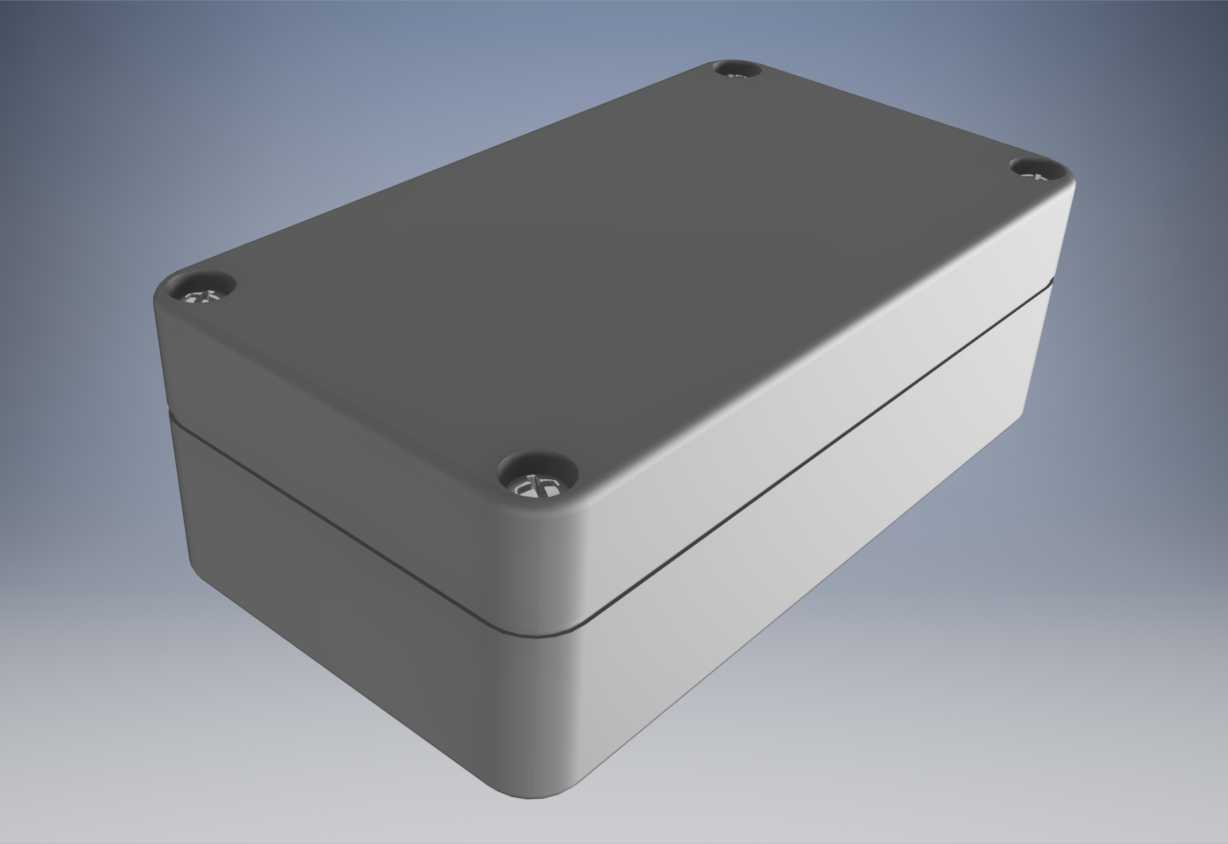

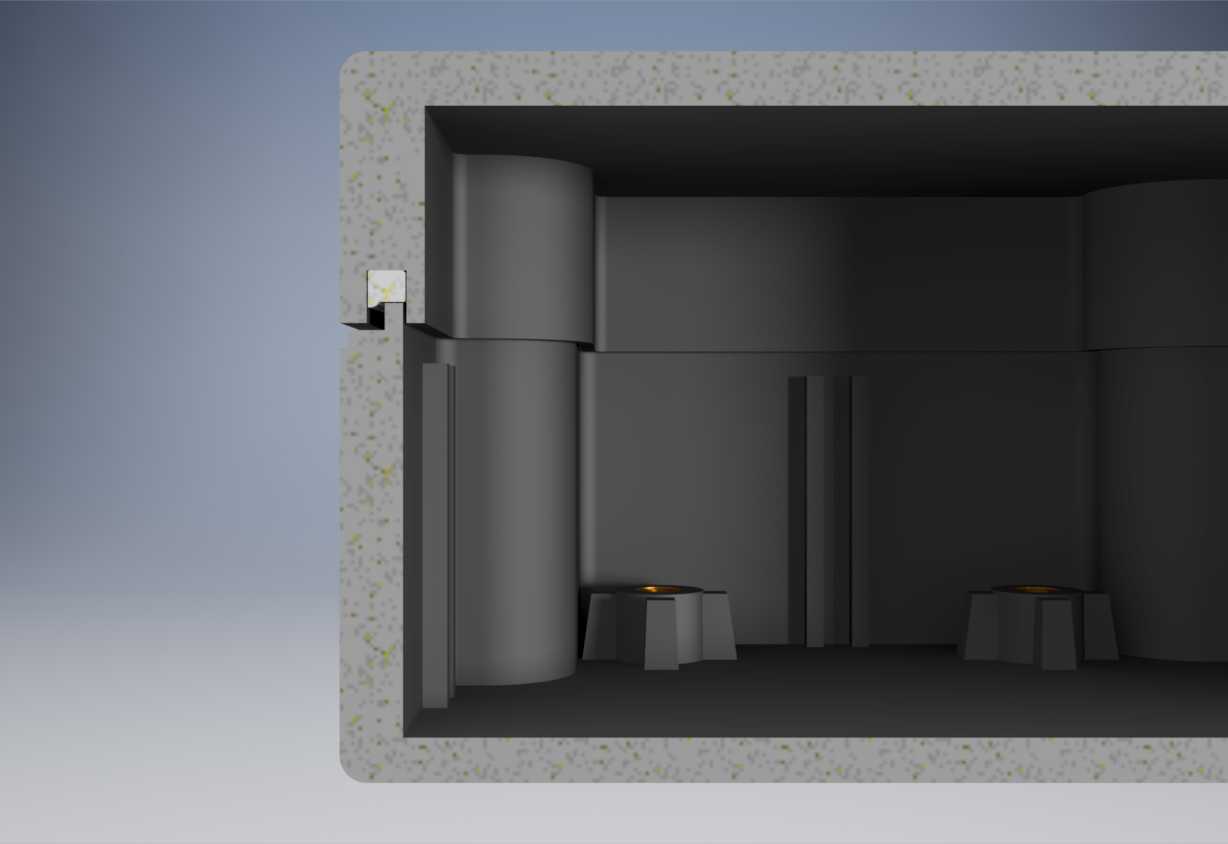

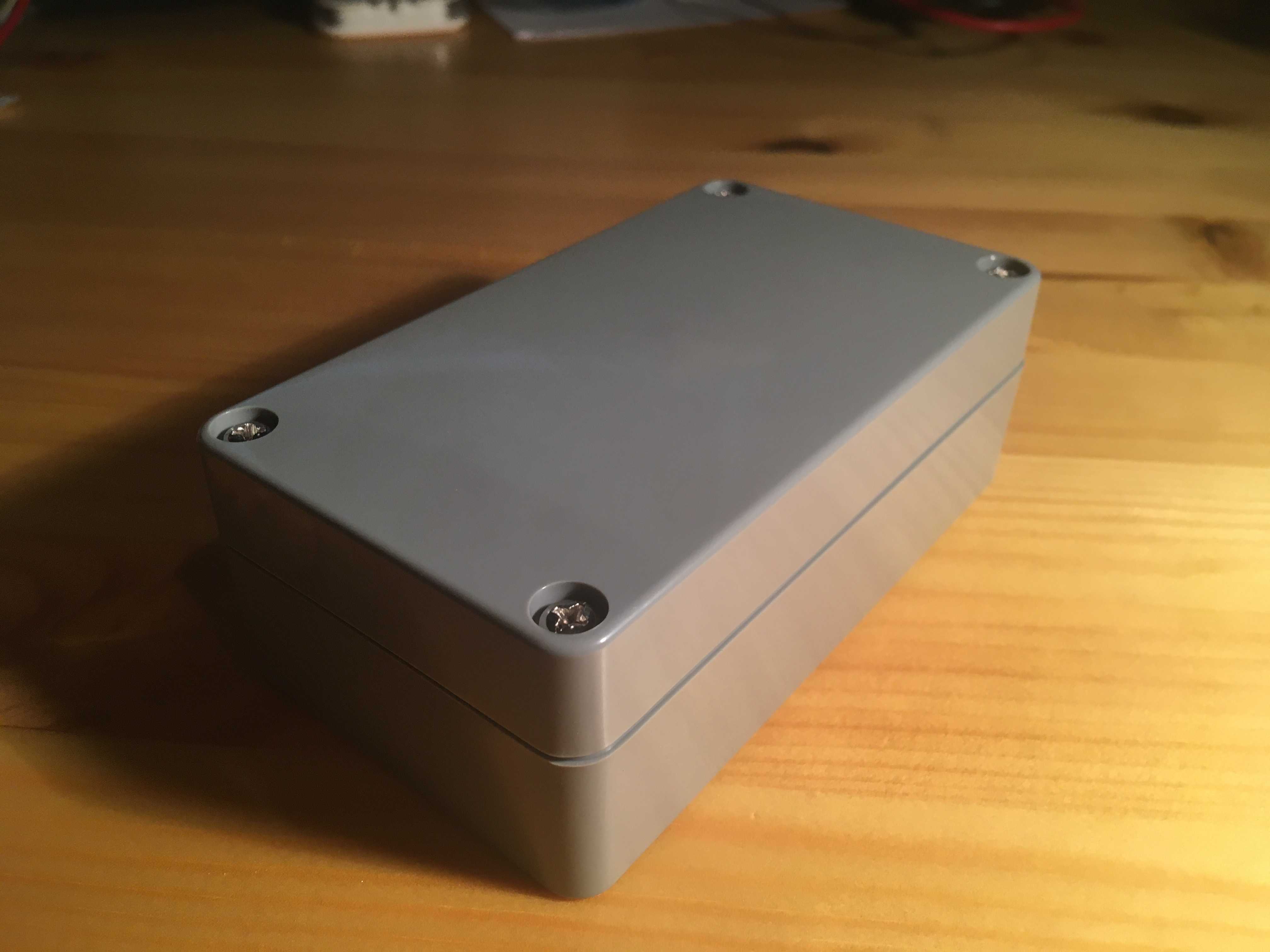

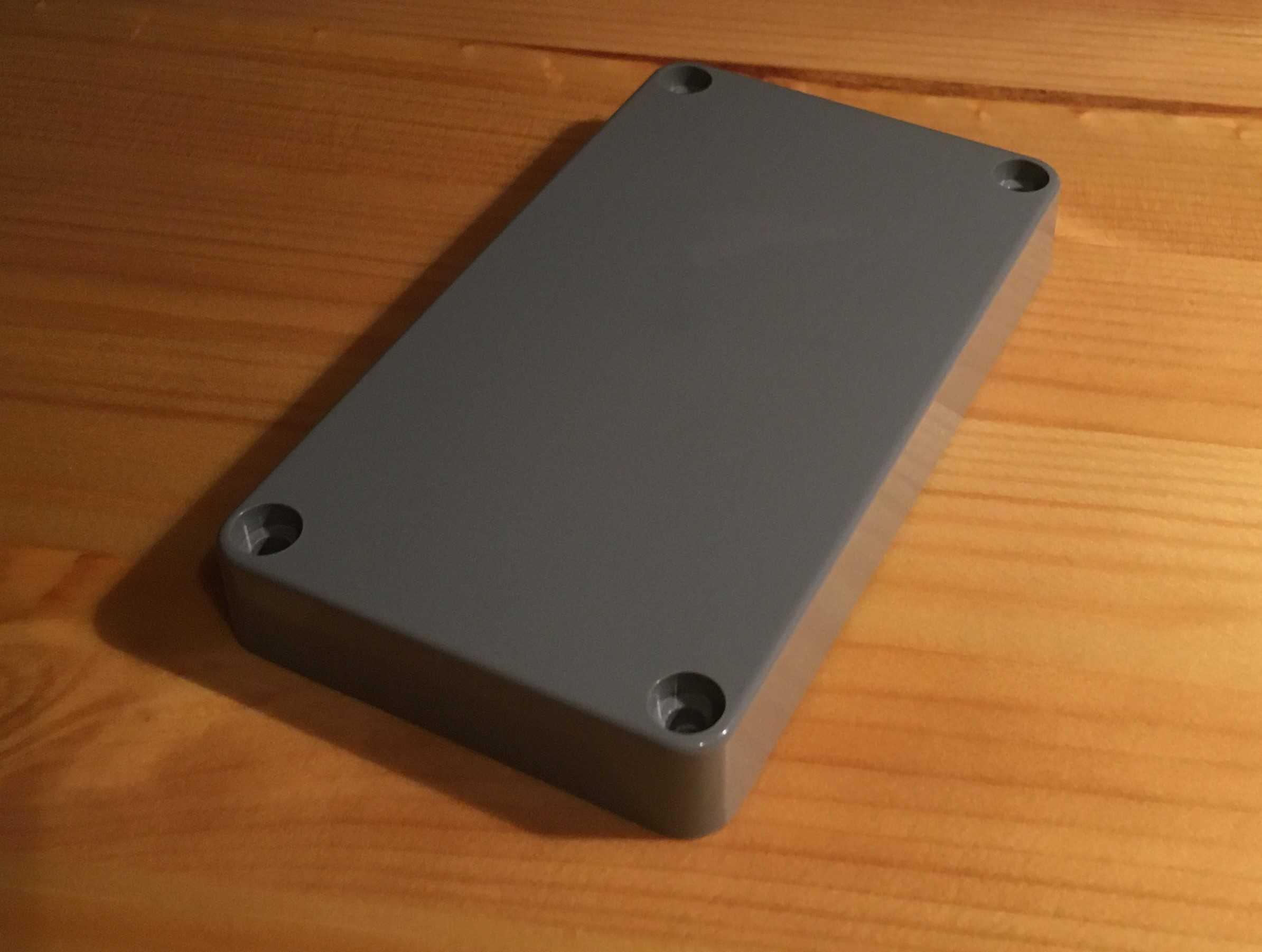

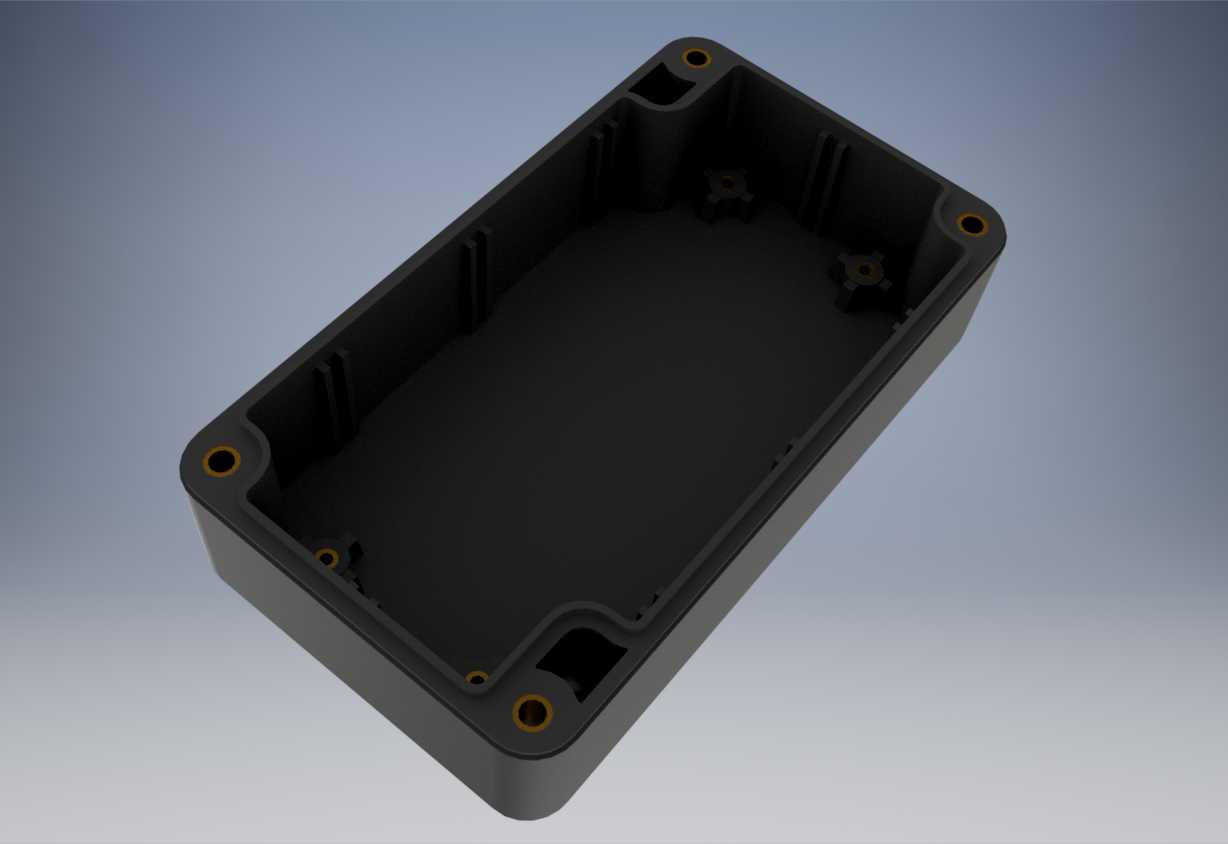

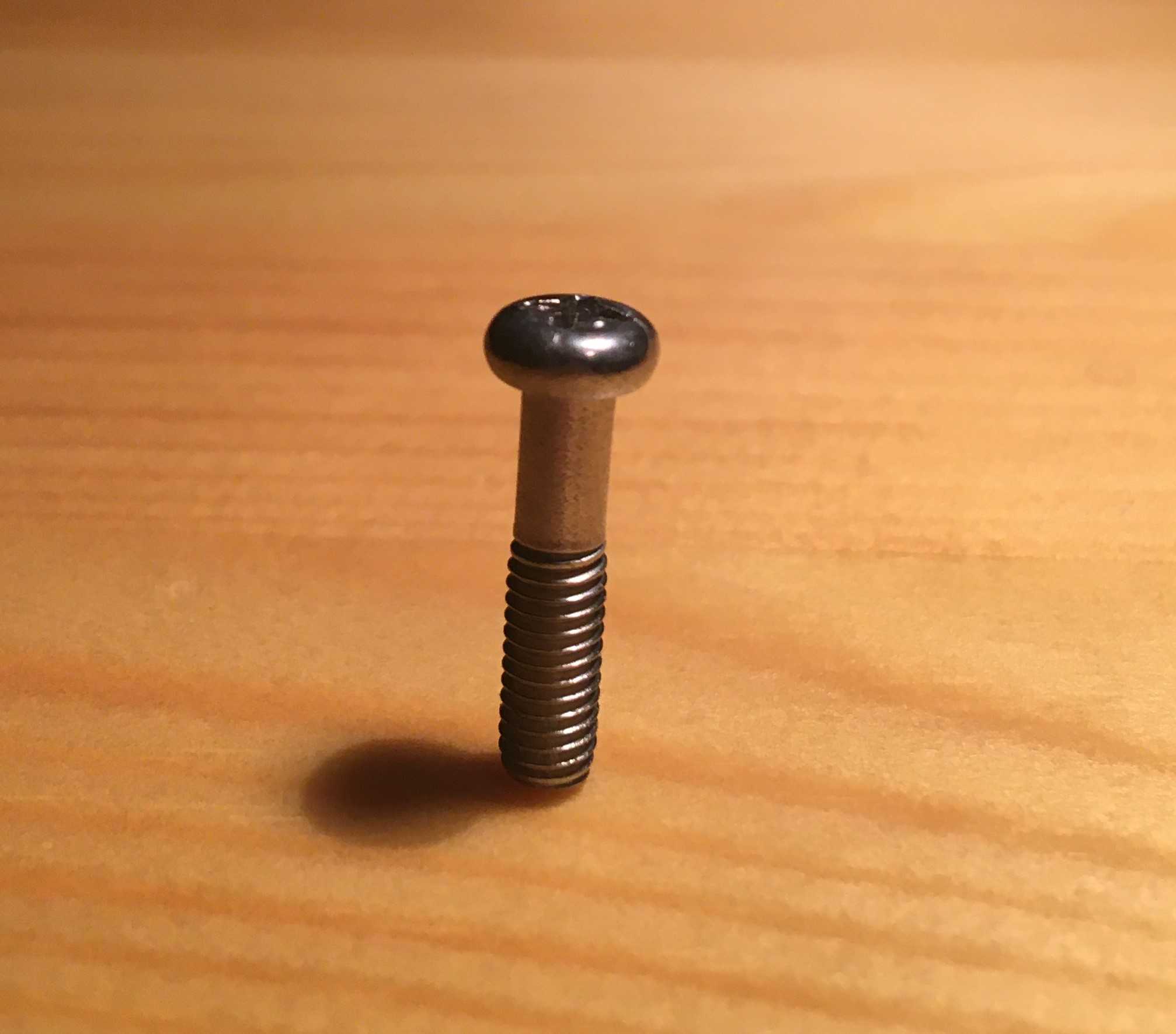

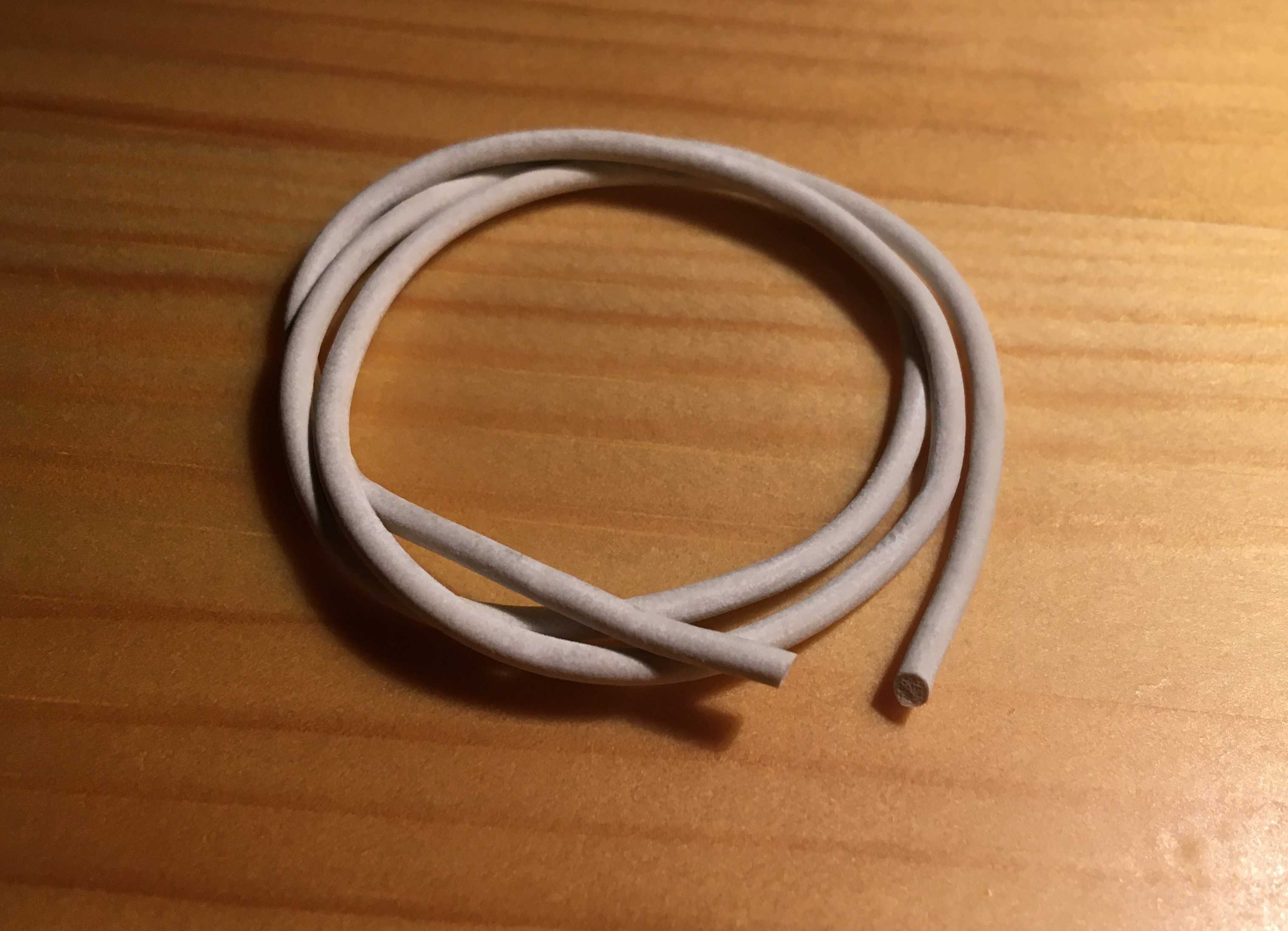

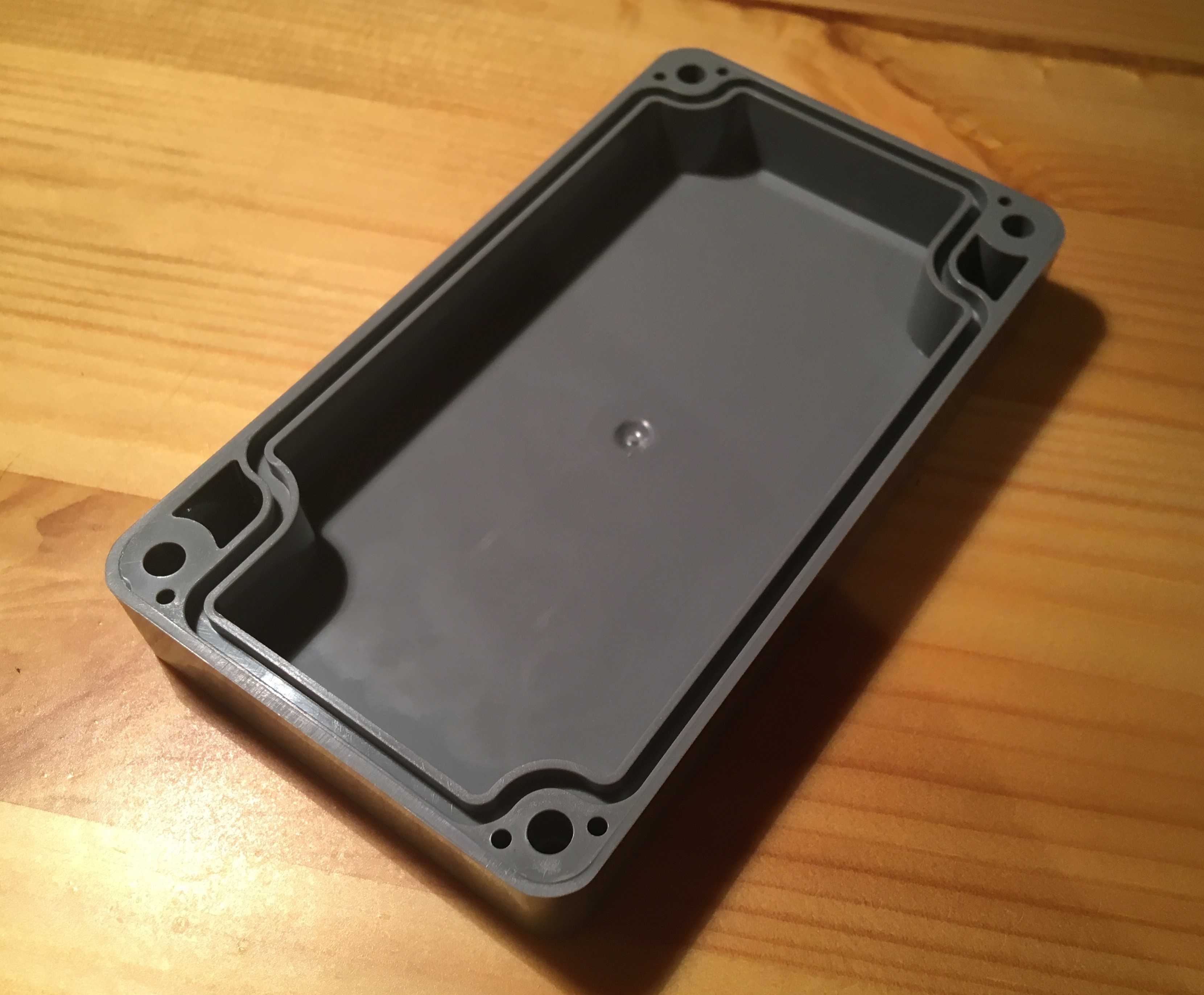

　　从结构设计逻辑来看，整个壳体采用上下扣合的分体式结构，上盖与下盒的配合面做了整圈的密封槽预留，实际装配时可以嵌入适配截面的橡胶密封条，拧紧四角的固定螺丝后，就能实现整圈的均匀压紧，避免出现局部密封失效的缝隙。内部的立柱结构是设计时的核心考量，不同高度的支撑柱对应不同的安装需求：靠近盒壁的短柱是用来承托PCB板的，预留的螺丝孔位可以直接固定标准尺寸的转接电路板，不需要额外做安装支架；角落位置的高柱是上下盒体的锁紧柱，铜嵌件可以直接预注塑在柱体内，反复拆装也不会出现塑料柱滑牙的问题，这点比直接在塑料柱上攻丝的结构耐用很多，毕竟现场运维经常需要开盖调整接线，反复拧螺丝的工况下，嵌件结构的寿命能提升数倍。

　　壳体侧壁的厚度做了均匀化处理，整体壁厚保持在2.5mm左右，既不会因为壁厚过大导致注塑时出现表面缩痕，也不会因为壁厚太薄导致装配时受力开裂。边角位置全部做了R角过渡，没有尖锐的直角结构，一方面是注塑工艺的需求，避免直角位置出现应力集中导致的成型缺陷，另一方面现场安装时也不会划伤施工人员的手部，毕竟户外安装时工人经常戴薄手套操作，尖锐边角很容易勾破手套甚至划伤皮肤。

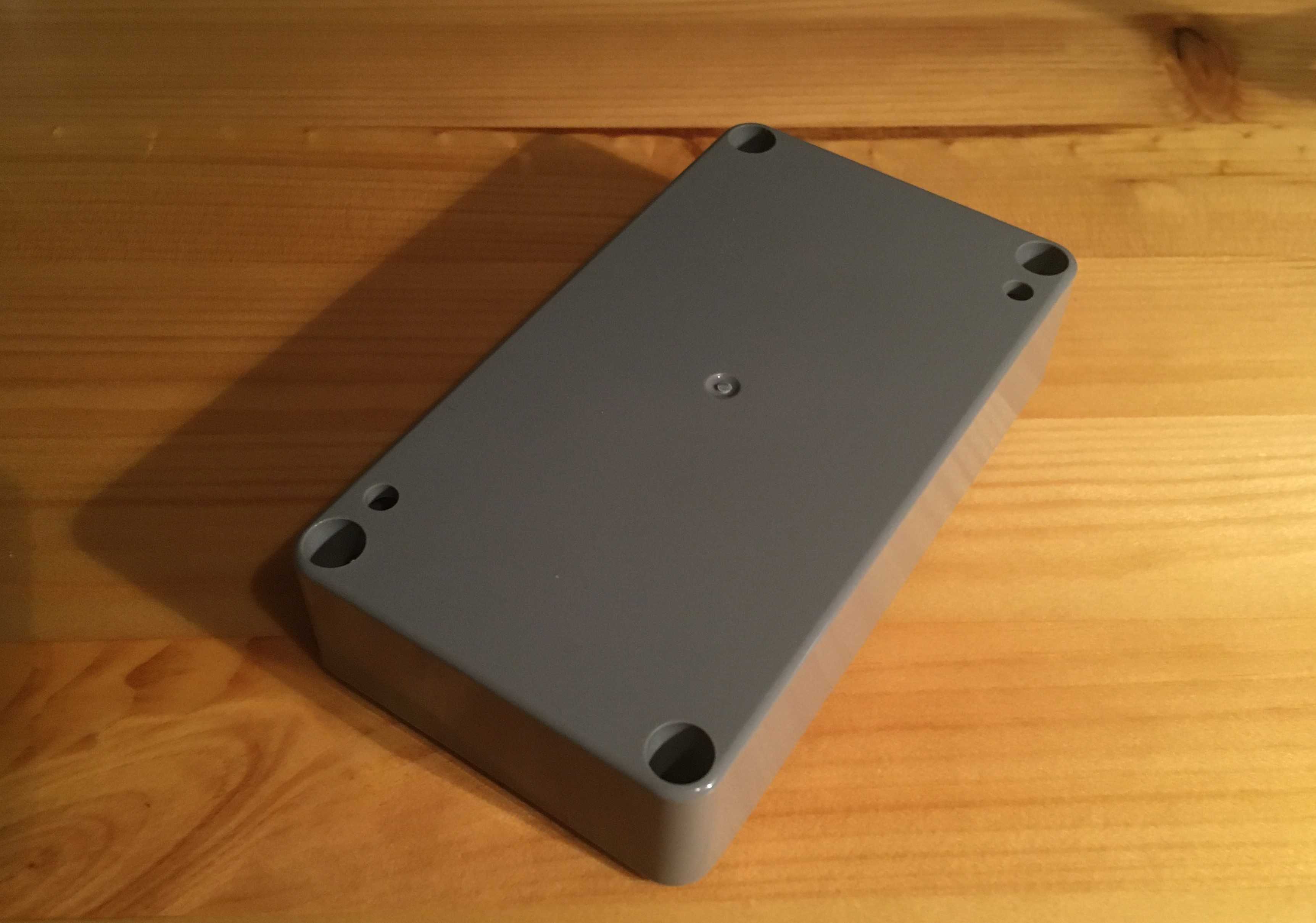

　　安装边界上，壳体底部预留了两个对称的安装耳，安装耳上的通孔距离盒体边缘的尺寸经过校准，不管是用膨胀螺丝固定在墙面、用抱箍固定在监控立杆上，还是用螺栓固定在设备机架的安装面上，都不会出现和周边结构干涉的情况。内部的净空尺寸经过核算，可以容纳3组10A的接线端子排，或者一块尺寸匹配的小型信号处理电路板，侧壁预留的敲落孔位置刚好对应常规的电缆防水接头尺寸，现场施工时可以根据进线方向敲掉对应位置的孔位，装上PG型电缆接头就能实现进线处的密封，不需要额外在壳体上钻孔，大幅降低现场施工的工作量。

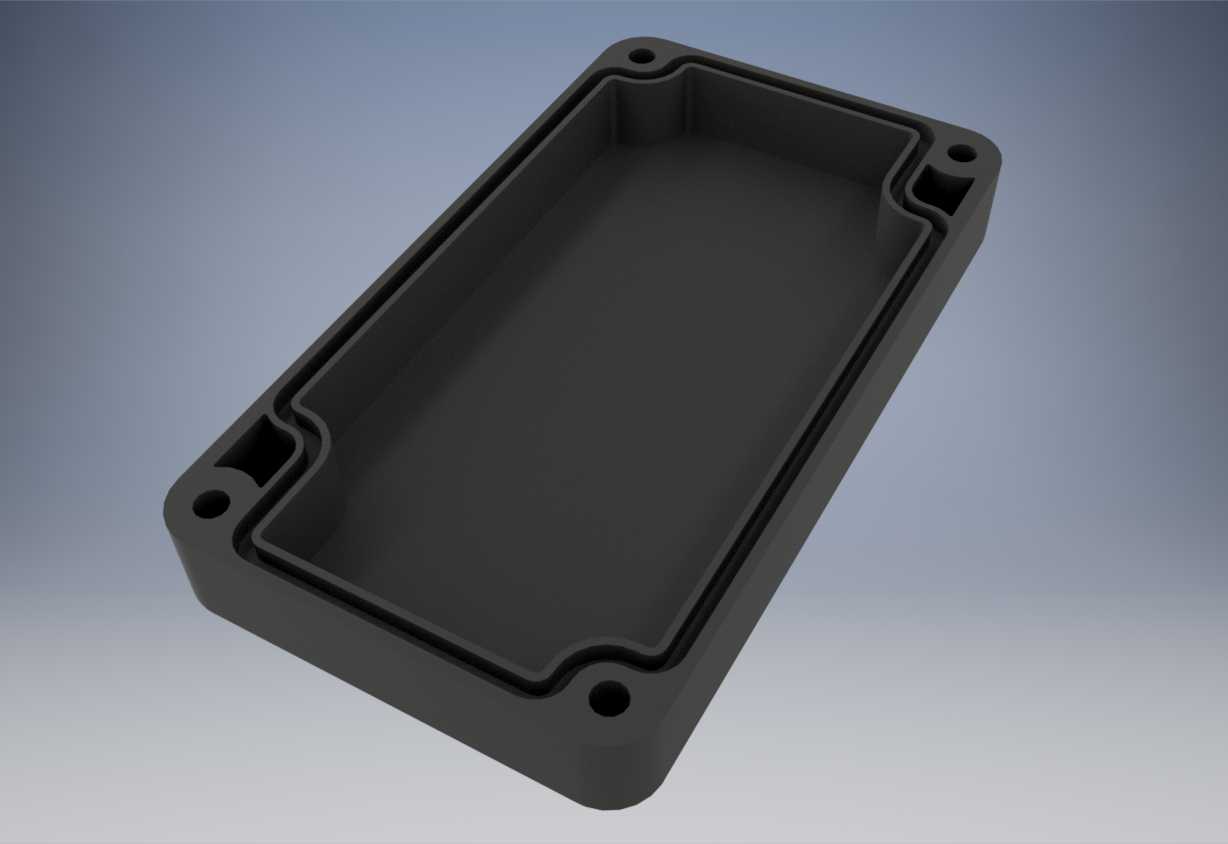

　　做这类壳体的三维建模时，最需要注意的是配合尺寸的公差预留，上下盒的止口配合间隙要控制在0.15mm以内，间隙太大密封条压缩量不够会影响防护等级，间隙太小装配时会出现扣合困难，甚至因为温度变化出现热胀冷缩胀裂的问题。内部支撑柱的高度公差要控制在0.1mm以内，不然PCB板装上去会出现翘曲，长期使用可能导致板上的元件虚焊。另外密封槽的深度要和所选密封条的压缩比匹配，通常橡胶密封条的压缩量控制在30%左右时密封效果最佳，槽的宽度要比密封条直径大0.5mm，给密封条受压变形留出足够的空间，避免合盖时密封条被挤压溢出槽外。

　　实际选型应用时，还要考虑现场的工况环境，如果是用在化工区域，需要选用耐酸碱的ABS或者PC材质，如果是用在户外暴晒的场景，要选加了抗UV剂的材质，避免长期日晒后壳体变脆开裂。这款壳体的结构通用性很强，除了做接线防护，还可以用来做小型传感器的外壳、低压控制模块的防护壳，只要内部元件的安装尺寸匹配，不需要额外修改结构就能直接使用，能大幅缩短非标设备的设计周期，不用每次做项目都重新设计外壳结构，直接选用这类标准壳体就能节省大量的建模和开模成本。
