DIN41612标准48针直角弯插公座连接器

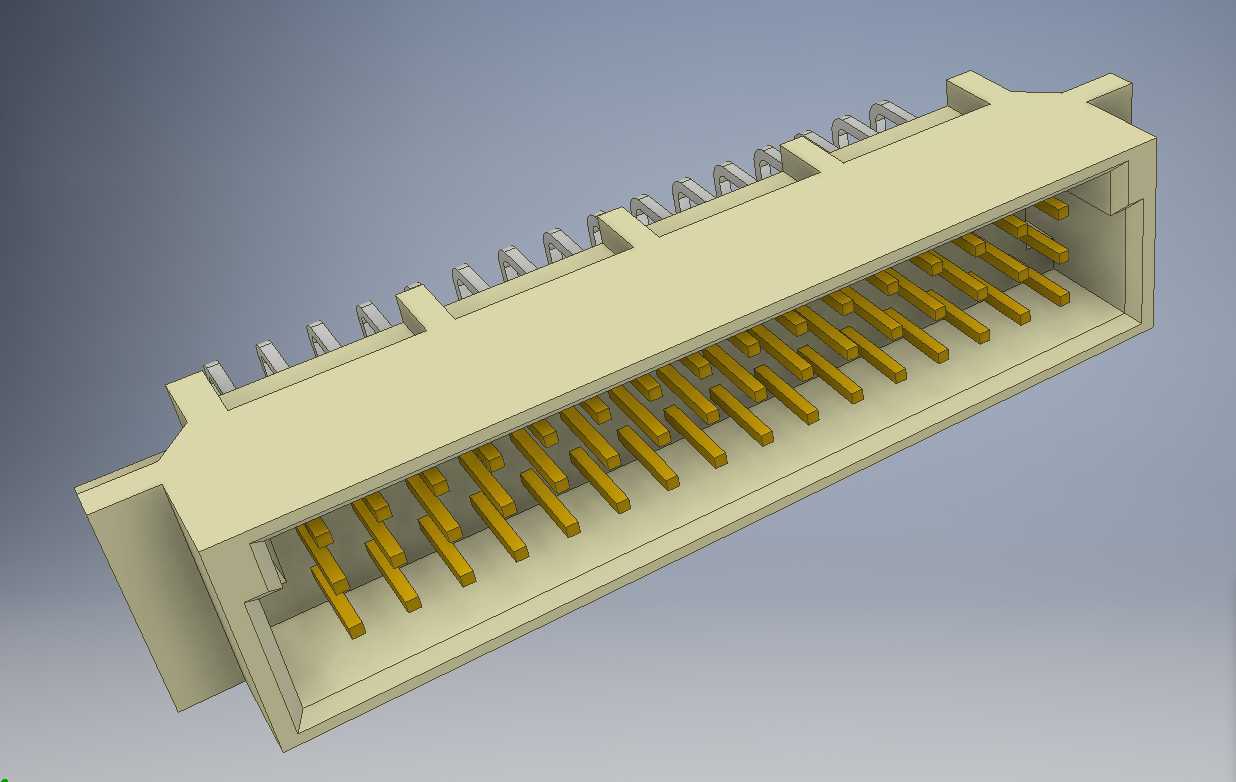

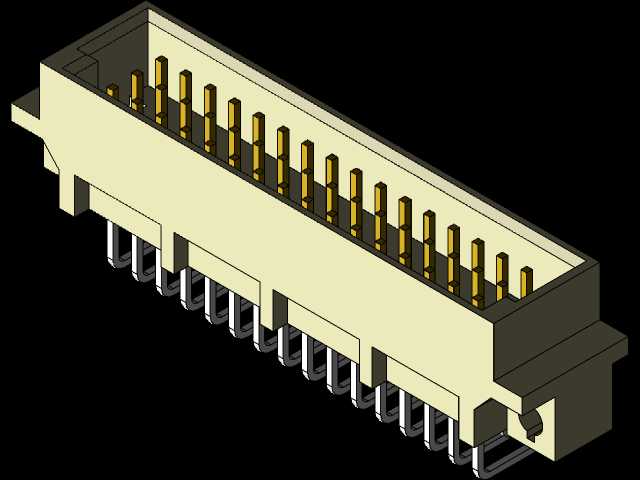

　　这款48针直角公接头连接器，是符合DIN41612欧式连接标准的板端互连部件，主要应用在工业控制板卡、欧洲卡架构设备、工控机箱背板互连、测试仪器内部信号传输场景中，承担板卡与背板之间的信号、低压电源传输功能，在模块化工业设备、插卡式测控装置、通信机架设备里是十分常见的互连结构。从实际使用场景来看，这类直角弯插结构的公接头，一般是焊接在垂直安装的功能板卡边缘，插合方向与板卡平面平行，插入背板对应的母座后，能让板卡与背板形成垂直的安装姿态，最大化利用机箱内部的堆叠空间，减少板卡之间的走线冗余，相比直插式连接器，直角结构能避免板卡外接线缆的弯折应力，也能让设备内部的板卡排布更规整，方便后期维护时的板卡插拔更换。从功能特性上看，

　　48针的触点排布分为上下两排，每排24根插针，插针采用镀金接触层设计，接触电阻低，耐插拔次数满足工业设备长期维护的需求，既能传输低频控制信号，也能承载小功率的板级供电电流，绝缘基座采用耐高温的工程塑料材质，能适配波峰焊、回流焊的板卡焊接工艺，焊接过程中不会出现基座变形、插针移位的问题。在设计思路上，这款连接器的结构完全遵循DIN41612标准的尺寸规范，插针间距、插合深度、基座外形、固定卡扣的位置都有统一的尺寸约束，能和同标准的所有母座实现完全互换，不需要针对特定厂商的配套件做结构适配。建模过程中需要重点关注几个核心尺寸边界：首先是插针的伸出长度与折弯角度，直角折弯处的圆角半径不能过大，否则会导致插合时插针与母座触点对位偏移，

　　也不能过小，避免折弯处出现应力集中导致插针断裂；其次是基座的安装定位柱尺寸，定位柱与板卡安装孔的配合公差要控制在合理范围，过松会导致焊接后连接器歪斜，过紧会造成板卡装配时应力过大，长期使用出现焊盘开裂；另外是连接器两侧的导向与卡扣结构，导向斜面的角度要保证插合时能自动导正位置，卡扣的卡合量要足够，避免设备运输振动过程中出现连接器松脱的问题。从安装边界来看，这款连接器贴装在PCB板边缘时，需要预留足够的插合操作空间，板卡边缘到连接器插合面的距离要符合标准要求，避免插合时板卡边缘与背板结构产生干涉，同时连接器背部的焊盘走线要避开插针折弯的投影区域，防止焊接时焊锡流到插针折弯处影响插合精度。在实际选型使用中，

　　这类连接器的触点载流能力需要根据实际传输的电源功率做校验，信号触点与电源触点的排布要遵循信号完整性要求，大电流回路的插针要尽量相邻排布，减少回路阻抗，高速信号传输时还要考虑相邻插针之间的串扰问题，必要时在相邻信号针之间分配接地针做屏蔽。建模时还原的绝缘基座上的定位凸台、插针的固定倒刺、外壳的加强筋结构，都是实际生产中保证连接器结构强度的关键细节，倒刺结构能让插针与绝缘基座牢固结合，避免插拔过程中插针被推出基座，加强筋则能提升薄壁基座的抗形变能力，在多针同时插合的受力情况下，不会出现基座翘曲导致部分插针对位不良的问题。这类欧式连接器在工业领域已经经过了数十年的应用验证，结构可靠性高，互换性强，是模块化电子设备内部互连的首选部件之一，建模过程中对标准尺寸的精准还原，能直接用于板卡结构设计的干涉检查、机箱装配的空间校验，也能用于生产工艺的工装设计参考。
