直角PCB安装RJ11电话接口插座结构

　　在通讯终端设备、小型工控板卡、嵌入式通讯模块的PCB布局场景里，这类直角出线的RJ11类接口插座是板载有线通讯链路的核心接插部件，日常接触的固定电话接入、低速工业总线通讯、老式调制解调器信号接入、小型门禁系统的有线通讯链路，都会用到这类板载插座来实现线缆与PCB电路的物理连接与信号导通。不同于直插式出线的同规格插座，直角结构的设计核心是适配设备内部走线空间受限的布局场景，当设备外壳的接口开孔位于PCB板的侧边而非板端正上方时，直角结构能让水晶头插拔方向与PCB板面平行，避免线缆垂直于板面出线占用过多设备内部纵深空间，也能减少线缆弯折半径不足导致的线芯断裂、水晶头卡扣疲劳损坏问题。从结构设计逻辑来看，

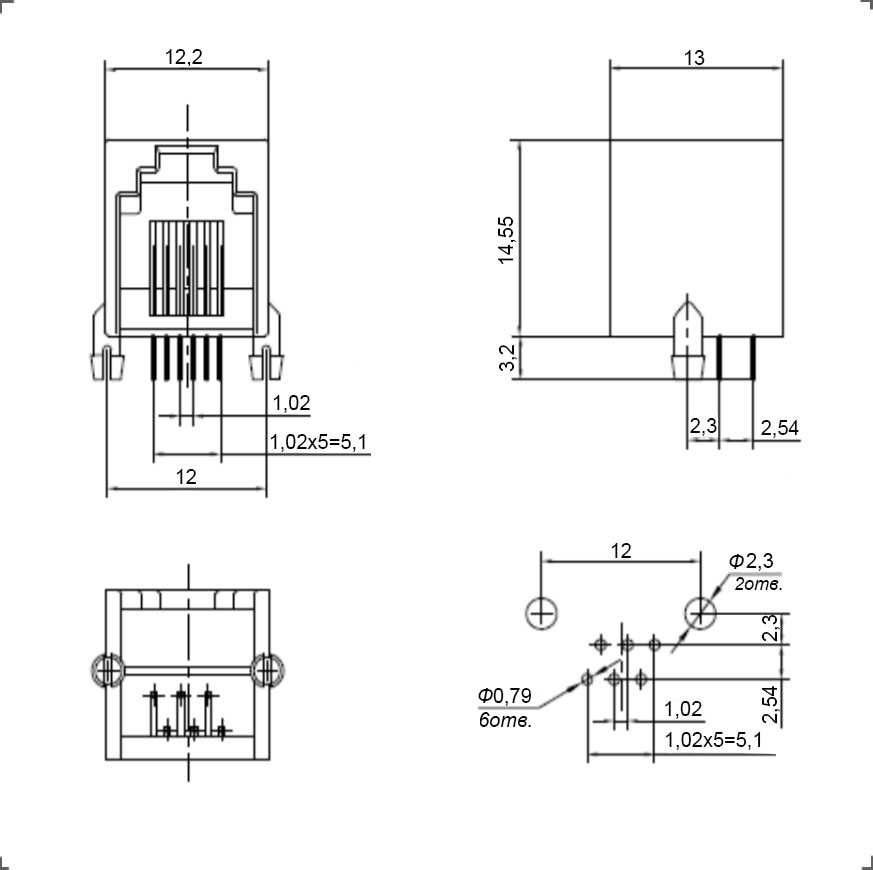

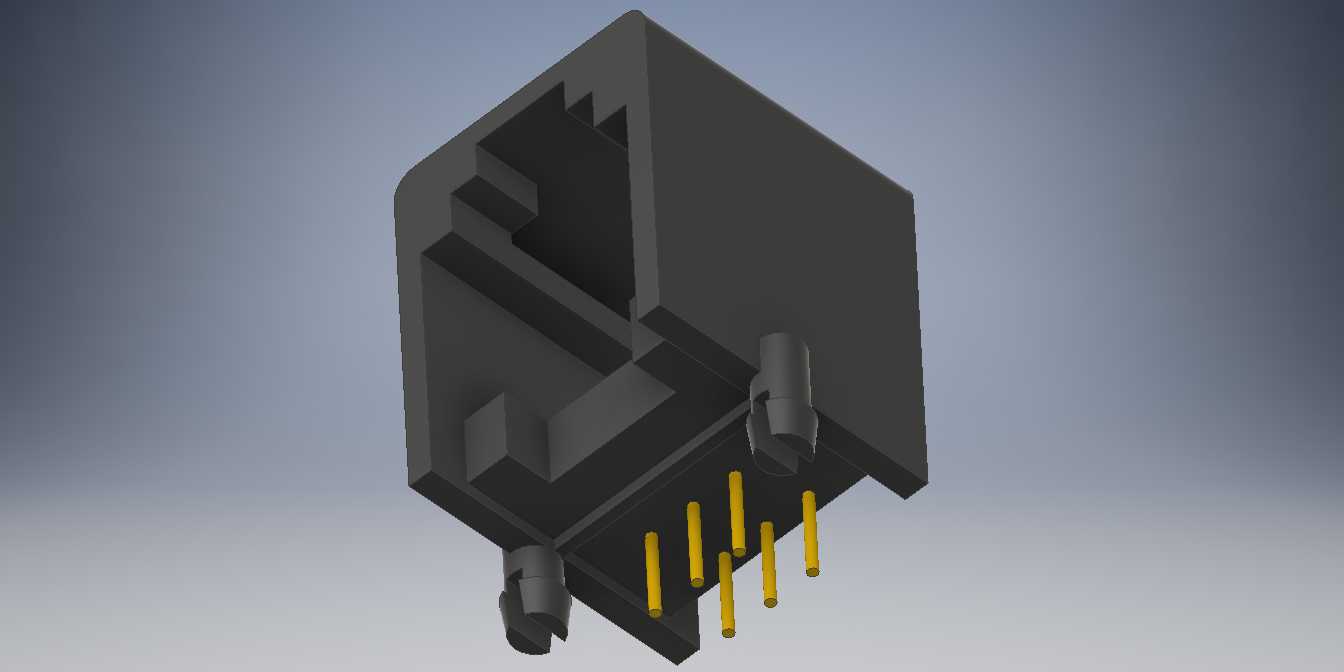

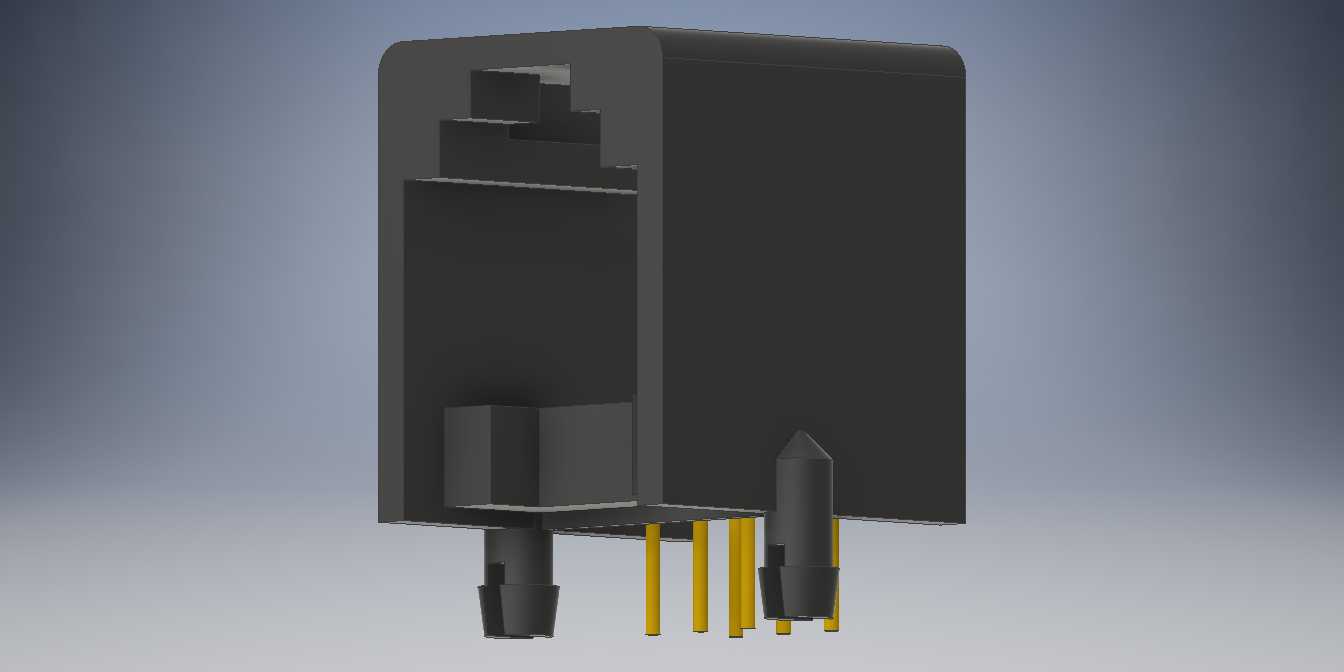

　　这个简化模型省略了内部的金属接触弹片、卡扣弹片等细小导电与锁止结构，重点还原了插座的外部安装轮廓、定位柱位置、插针排布以及主体外形尺寸，所有外部尺寸均经过实际样品测绘验证，完全可以满足PCB布局阶段的封装占位、结构干涉检查、外壳开孔匹配的设计需求，不需要在方案阶段就导入包含全部细小特征的完整模型，能大幅降低三维装配文件的运行负载，提升结构评审阶段的操作流畅度。实际选型应用时，首先要关注插座底部的两个塑料定位柱的中心距与直径参数，这两个定位柱是插装到PCB上对应的定位孔内，用来在波峰焊或者回流焊工序前固定插座位置，避免焊接过程中插座偏移导致插针与焊盘对位不准，定位柱的长度也要匹配PCB板的厚度，过长会顶到PCB背面的元器件或者外壳结构，过短则起不到预固定的作用。底部伸出的金属插针分为信号针与固定针两类，信号针的排布间距要匹配PCB上对应的焊盘封装，固定针一般是直径更粗的金属引脚，焊接后能提升插座与PCB的结合强度，应对日常水晶头插拔时的侧向推力，避免多次插拔后焊盘脱落、插座松动。插座主体的塑料外壳采用阻燃耐高温的工程塑料注塑成型，前端的插口内部做了导向倒角，方便水晶头插入时自动对位，插口上方的凹槽是用来容纳水晶头的塑料锁止卡扣，插入到位后卡扣会卡入凹槽实现锁止，避免使用过程中水晶头受拉力脱出。在做设备结构设计时，除了匹配插座本身的长宽高外形尺寸，还要预留足够的插拔操作空间，

　　也就是插口前方要留出能让手指捏住水晶头按压卡扣的操作距离，一般这个空间不小于30mm，否则后期组装或者用户使用时很难顺利插拔水晶头。另外插座顶部与设备外壳内壁的间隙也要控制在合理范围，间隙过大会导致外壳开孔处露出插座边缘的缝隙，进灰影响接触可靠性，间隙过小则会因为注塑件的尺寸公差导致装配时外壳压到插座主体，使插口变形导致水晶头无法插入。这类直角插座的插针弯折角度是设计时的关键管控点，90度弯折的位置精度直接影响插针能否顺利插入PCB的焊盘孔，弯折半径过小会导致金属插针产生应力集中，在焊接受热或者长期使用后出现针脚断裂的问题，弯折半径过大则会导致插针位置偏移，无法对位焊盘。对于需要做EMC防护的设备，还可以在插座外围增加金属屏蔽壳，

　　不过这个简化模型没有包含屏蔽结构，设计时如果有屏蔽需求，可以在现有模型基础上根据屏蔽壳的安装尺寸增加对应的结构特征，预留屏蔽壳的焊接焊盘位置。在PCB布局时，这类插座一般布置在PCB的边缘位置，插口对齐板边，对应的外壳开孔位置要与插口中心完全同轴，开孔的长宽尺寸要比插口外轮廓大0.2-0.3mm，吸收外壳注塑与PCB装配的累积公差，避免装配偏差导致插口被外壳挡住。很多刚接触结构设计的工程师容易忽略插座后方的走线空间，直角插座的插针是从插座主体的底部垂直伸向PCB板面，焊接后焊盘的走线要避开插座底部的塑料定位柱与加强筋位置，否则会出现走线被塑料柱压断、焊盘被顶住虚焊的问题。这个模型还原的外部轮廓完全可以覆盖上述布局检查的所有需求，省略内部接触结构的处理方式也符合结构设计阶段的建模逻辑，毕竟内部弹片的结构是连接器厂商需要管控的生产细节，设备端的设计人员只需要保证外部安装尺寸、接口位置、固定结构匹配即可，不需要还原内部的细小导电结构。
