贴片式DC-DC电源模块三维结构设计

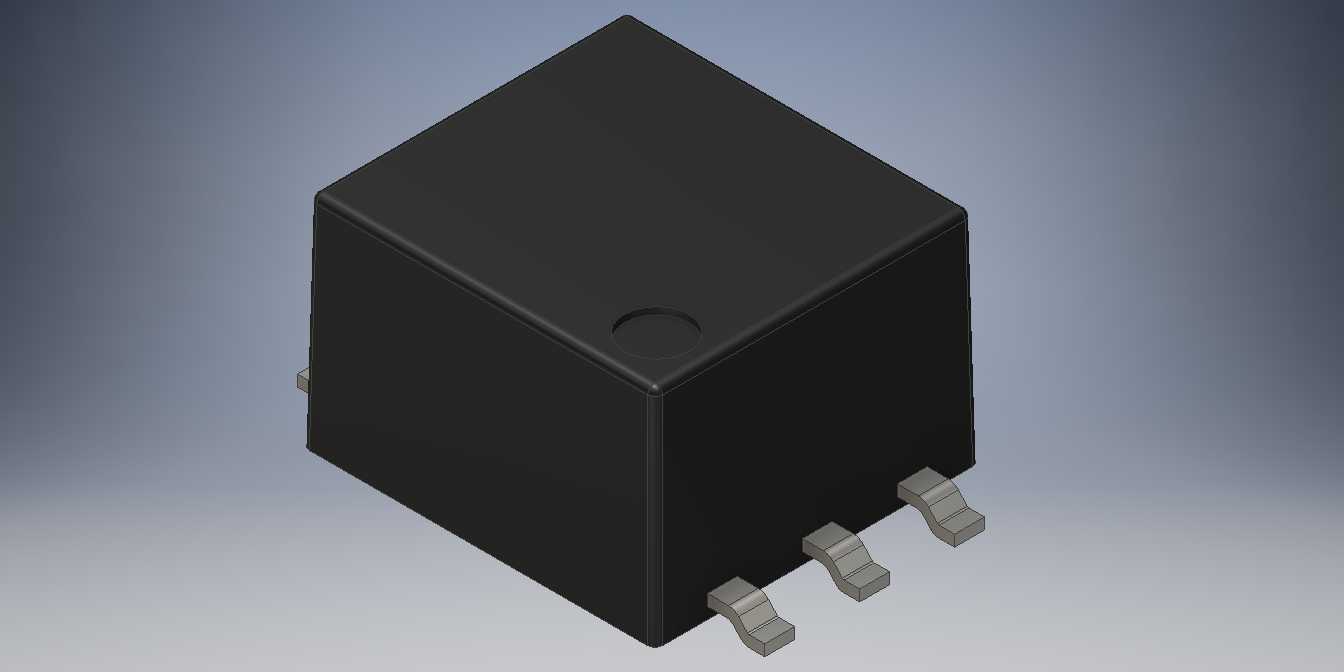

　　在工业控制板卡、车载电子单元、通讯终端设备的PCB布局设计中，板载电源转换模块的选型与结构适配一直是结构工程师需要重点考量的环节，这类贴片式DC-DC转换模块作为板级电源链路的核心元件，承担着将输入侧直流电压转换为后端电路所需稳定直流电压的功能，相比分立元件搭建的转换电路，集成化的模块在EMC表现、热稳定性、占用板面积上都有明显优势，也因此在各类紧凑型电子设备中得到广泛应用。从结构设计角度看，这款模块采用立方体塑封外壳设计，外壳主体为黑色阻燃环氧材质，顶面预留的圆形标识点为生产过程中的定位标记与引脚1识别标记，方便SMT贴片过程中视觉系统识别元件方向，避免贴装反向导致的电路故障。模块底部引出的三个鸥翼形贴片引脚，

　　采用标准SMD表贴封装形式，引脚的弯折弧度、共面度都严格遵循表贴元件的通用设计规范，能够适配常规回流焊工艺要求，引脚间距的设计充分考虑了PCB走线的安全间距要求，在有限的模块底面尺寸下，既保证了焊接后的机械连接强度，也预留了足够的走线空间，方便PCB Layout工程师在模块周边布置输入输出滤波电容、电感等外围元件。在实际设备应用场景中，这类模块常被布置在PCB板的电源输入区域，靠近外部供电接口位置，能够缩短输入侧大电流回路的走线长度，降低线路损耗与电磁辐射，模块的塑封外壳高度控制在常规板载元件的高度区间内，不会对设备内部的结构堆叠造成干涉，不管是在紧凑的手持终端内部，还是在工业控制模块的导轨式外壳内，都能顺利完成装配。

　　设计这类元件的三维模型时，需要重点把控几个核心尺寸边界：首先是模块本体的长宽高外形尺寸，这直接决定了PCB上元件丝印框的绘制范围，以及结构设计中元件与周边壳体、接插件、其他 tall 元件的安全间隙；其次是引脚的伸出长度、弯折角度与焊盘位置，这部分尺寸直接关联PCB封装的准确性，如果模型引脚位置与实际元件存在偏差，很容易导致SMT贴装时出现虚焊、引脚偏移等生产问题；另外外壳顶面的标记点位置、外壳侧壁的脱模斜度这些细节，虽然不直接影响电路功能，但在做整机设备的渲染验证、装配干涉检查时，能够提升整体虚拟装配的还原度，帮助工程师在设计阶段就发现潜在的结构冲突。从功能特性上看，这类集成DC-DC模块内部集成了功率开关管、变压器、整流电路、

　　反馈控制电路，外部只需要搭配少量的输入输出电容即可完成电源转换功能，相比分立方案能够大幅节省PCB板面积，同时模块内部的变压器已经做了绝缘处理，能够满足输入输出之间的绝缘耐压要求，在需要高低压隔离的应用场景中也能适用。在做设备的热设计考量时，模块的塑封外壳顶面是主要的散热面，在布局时需要避免在模块正上方布置其他发热元件，同时可以根据模块的实际功耗，预留足够的铜皮散热区域，保证模块在满负载工作时的温度处于器件允许的工作范围内。很多结构工程师在做PCB元件库建模时，容易忽略引脚末端的倒角设计、外壳与引脚之间的间隙细节，这些细节虽然不会影响PCB的生产，但在做整机的3D装配检查时，很容易出现误报干涉的情况，导致工程师花费额外的时间去排查不存在的结构问题，精准的三维模型能够还原元件的真实外形特征，让虚拟装配的检查结果更贴近实际生产情况，减少打样阶段的结构修改次数。在车载电子的应用场景中，这类模块还需要满足一定的抗振动要求，鸥翼形引脚的设计本身就具备一定的应力释放能力，能够缓冲车辆行驶过程中产生的振动冲击，避免引脚出现断裂问题，模型中还原的引脚弯折弧度，也能帮助工程师在做有限元应力分析时，得到更准确的仿真结果，评估焊点在振动环境下的疲劳寿命。
