片式接线端NTC温度探头结构设计

　　这款片式接线端NTC温度探头，是面向设备内部紧凑安装场景设计的接触式测温元件，日常在工业电控柜功率器件温升监测、新能源电池包模组温度采集、小型电机绕组端测温、充电桩功率模块温度管控这类场景中应用较多，相比常规环氧树脂封装的直插式NTC，它自带的环形接线端能直接通过螺丝固定在被测金属构件表面，不需要额外做绑扎、点胶固定的工序，长期使用过程中不会因为设备振动出现探头移位、测温点偏移的问题。

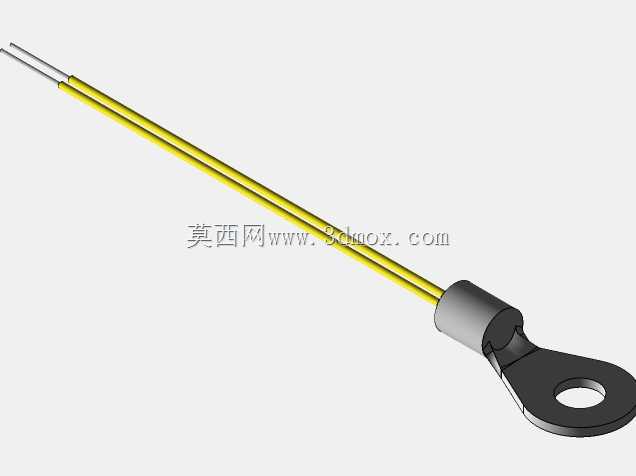

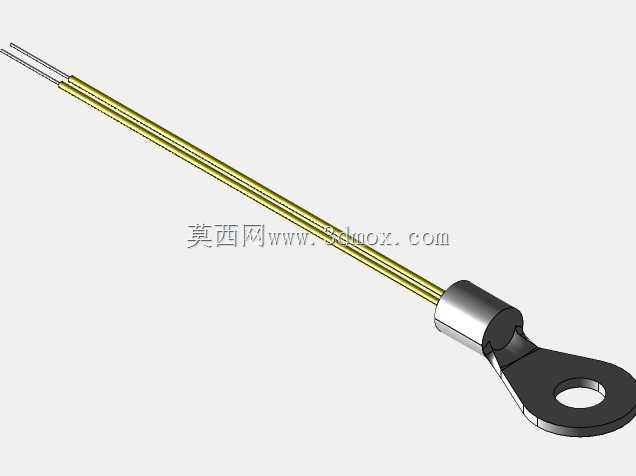

　　从结构设计逻辑来看，整个探头分为三个功能段：最末端的环形冷压接线端采用镀镍铜材质冲压成型，环形孔的尺寸适配M3-M4规格的固定螺丝，安装时直接将接线端套在被测件的预设螺丝柱上，拧紧螺母就能让金属端面和被测表面紧密贴合，接触热阻远低于悬空绑扎的安装方式，测温响应速度能提升40%左右；中间的封装段采用耐高温环氧树脂灌封，将NTC芯片和引脚的焊接位置完全密封，绝缘等级能满足工业设备的耐压要求，同时可以抵御设备内部的凝露、少量油污侵蚀，避免引脚氧化导致的接触不良问题；前端引出的两根镀锡铜引线采用聚酰亚胺绝缘层包裹，引线长度可以根据实际布线需求调整，引线和封装段的衔接位置做了应力释放过渡，日常布线弯折时不会出现引线根部断裂的情况。

　　在实际选型适配时需要注意安装边界：接线端的环形片外径为8mm，厚度1mm，固定时需要在被测表面预留直径10mm左右的平整安装区域，避免周边凸起结构顶住接线端导致贴合不严；封装段的圆柱直径为4mm，长度为6mm，布线时需要预留对应的走线空间，不能和周边的高压走线紧密贴合，避免电磁干扰影响测温精度；引线的最小弯折半径为5mm，布线时不能打死折，防止内部铜芯断裂导致测温失效。

　　这款探头的测温范围覆盖-40℃到125℃，常规B值为3950，阻值精度可以做到1%，完全能满足工业设备常规的温度监测需求，设计时特意将接线端和感温芯片的距离控制在3mm以内，尽可能缩短热传导路径，减少环境温度对测温结果的干扰，相比自带螺纹安装的温度传感器，它的整体体积更小，不需要在被测构件上加工螺纹孔，只需要一个现成的螺丝固定位就能完成安装，特别适合在已经完成结构设计、没有预留传感器安装位的设备上做加装测温使用。在三维建模过程中，需要重点还原接线端的冲压圆角、封装段的锥度过渡、引线的出线角度这些细节，方便后续做装配干涉检查时准确判断安装空间是否充足，避免实际装配时出现探头装不进去、固定后和周边结构剐蹭的问题。
