立柱式铰接臂起重吊运设备结构设计

项目分类:起重机 发布时间:2021-12-10 ID:447751
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计

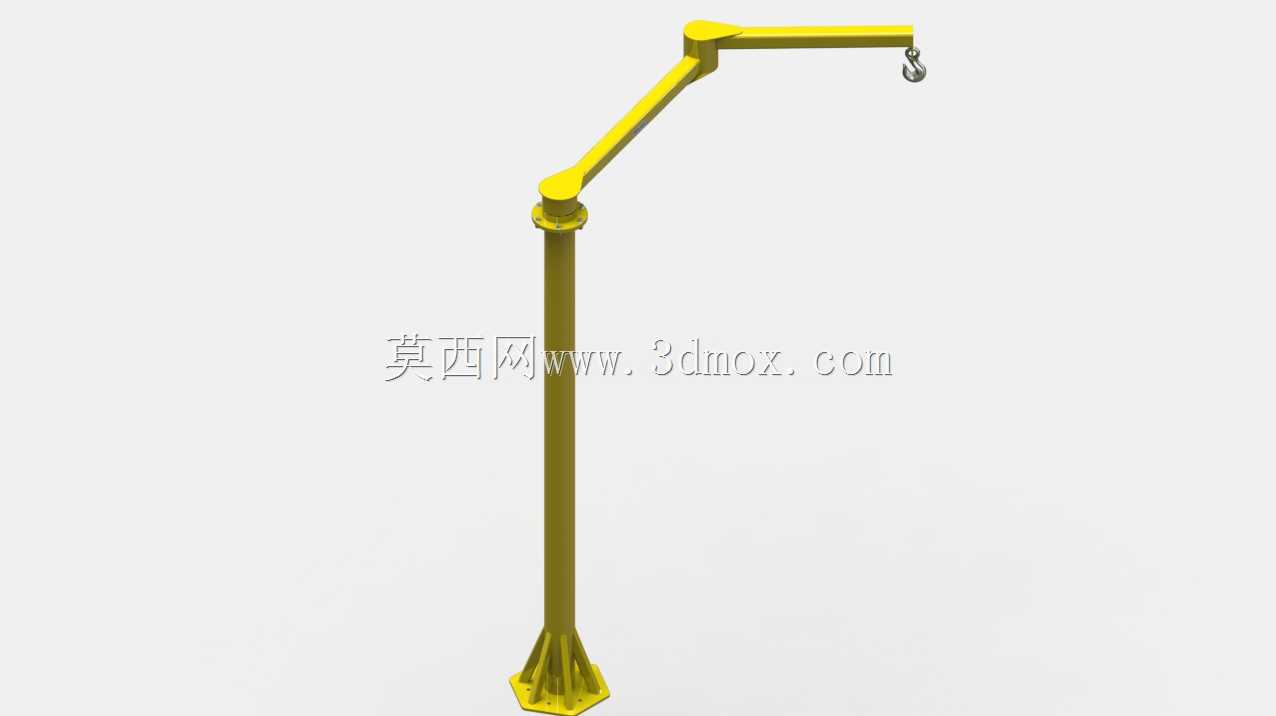

  这款铰接臂起重设备的三维结构,核心面向车间内固定工位的精准物料转运场景,常见于机加工车间工件上下料、装配工位重型零部件移位、仓储区域小范围重物调运等作业场景,相比传统单臂悬臂吊,铰接结构的臂架拥有更灵活的作业覆盖范围,能够绕过工位周边的设备、工装障碍物,将重物精准送达指定位置,适配多障碍、小范围、高频次的定点吊运需求。

  从结构功能来看,设备底部为带加强筋的法兰安装基座,安装时需通过地脚螺栓与混凝土地面做刚性固定,基座上方连接竖直立柱,立柱作为整个臂架的承载支撑主体,内部预留了回转支撑的安装空间,可实现整段臂架沿立柱轴线360度水平回转,满足圆周范围内的作业覆盖需求。臂架部分采用两段铰接结构,下臂段与立柱顶端的回转座铰接,上臂段与下臂段末端铰接,两段臂架均可在竖直平面内做俯仰摆动,配合末端的吊钩组件,可实现作业半径内任意位置的重物吊运,铰接点处均设计有轴套与限位结构,避免臂架俯仰过程中出现超程碰撞,同时保障铰接位置的承载刚度,减少重载下的结构形变。

  设计过程中优先考虑了工位作业的边界约束,整体安装 footprint 控制在小范围地面区域内,不会占用过多车间通行空间,臂架完全收拢时可贴靠立柱侧边,非作业状态下不会对车间其他设备操作、人员通行造成干扰;臂架完全伸展时的作业半径可覆盖常规工位的物料存放区与设备操作区,无需额外挪动重物即可完成跨点位转运。结构受力层面,每段臂架均采用变截面箱型结构设计,在铰接点、臂架与立柱连接位置做了局部加强,匹配额定起重量下的弯曲载荷、扭转载荷受力需求,避免长期重载作业出现结构疲劳变形;吊钩组件配套了滑轮组结构,可配合电动葫芦或手动葫芦实现重物的垂直升降,铰接位置的转动副均预留了润滑注油通道,方便日常维护保养,减少转动磨损。

  实际选型应用时,需结合工位的最大吊运重量、作业覆盖半径、安装区域的地面承重能力匹配对应参数,安装前需确认地面混凝土强度满足基座固定要求,避免作业过程中出现基座松动倾斜;臂架铰接点的转动阻尼可根据实际操作需求做调整,保障手动推移臂架时操作顺畅,同时不会出现臂架自行滑移的问题。相比大型桥式起重机、门式起重机,这类铰接臂起重设备的投入成本更低,安装调试更便捷,专门针对固定工位的小范围高频吊运场景设计,能够有效降低工人的重物搬运劳动强度,提升工位上下料、装配作业的效率,同时减少人工搬运重型工件带来的安全隐患。三维建模过程中,所有铰接位置的配合间隙、转动行程均按照实际装配公差做了还原,可直接用于结构受力仿真验证、安装干涉检查,也可作为同类工位起重设备选型设计的参考原型,帮助设计人员快速完成结构优化与参数调整,缩短非标起重设备的设计开发周期。
