可移动A型轻型龙门起重设备结构

　　这款A型结构的轻型移动起重设备，主要面向小型机加工车间、设备维修工位、仓储理货区域的小吨位物料吊装转运场景，适配常规1吨及以下的工件、工装、备件的垂直起吊与短距离移位作业，相比固定安装的天车、行吊，无需预埋轨道、无需对厂房梁柱做承重改造，尤其适合层高有限、厂房承重条件不足、生产工位需要灵活调整的中小型加工场地，也可作为临时检修工位的配套起吊工装，用于设备拆装过程中的零部件托举、移位，降低人工抬举重物的劳动强度与操作风险。

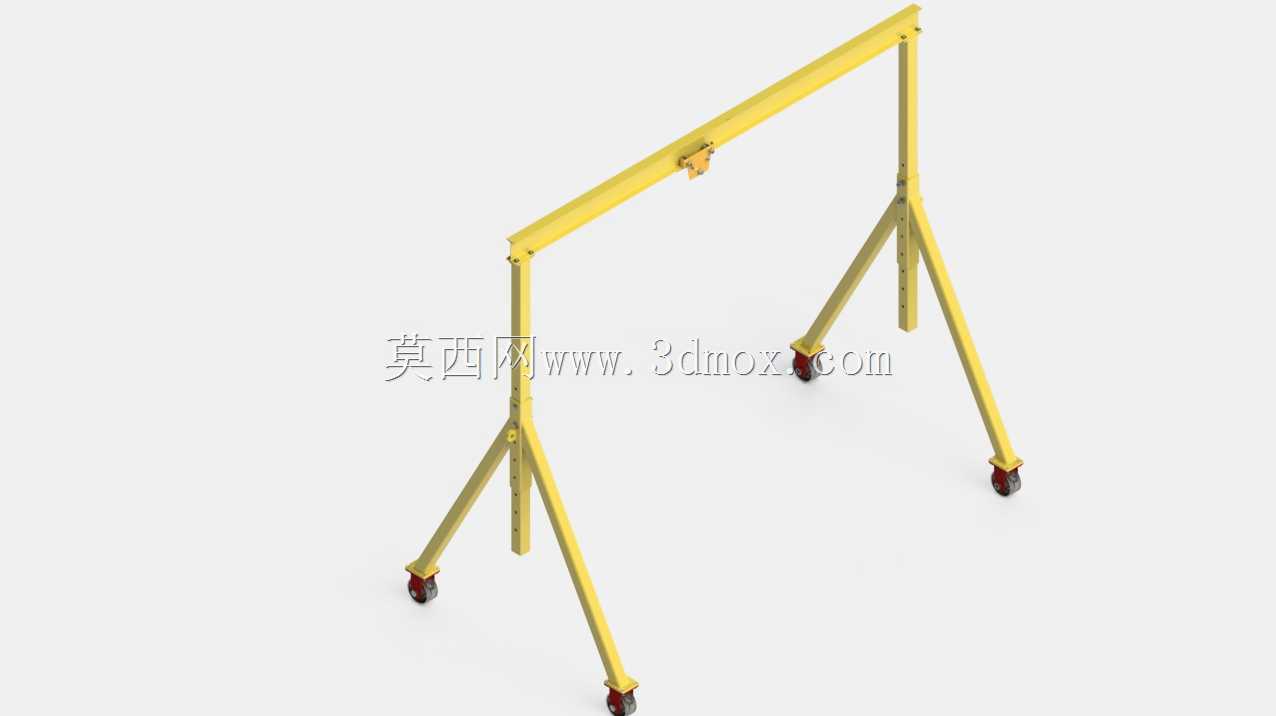

　　从结构设计逻辑来看，整体采用人字形支腿的A型布局，核心是通过双侧斜向支撑的力学结构，在不额外增加底部配重的前提下，保障起吊作业时的整机抗倾覆稳定性，支腿下端配置带刹车的万向脚轮，非作业状态下可单人推动完成整机转场，脚轮刹车锁定后可固定作业位置，避免起吊过程中机架移位带来的安全隐患。主梁采用单根直梁结构，配套可沿主梁长度方向滑移的手动葫芦挂点，挂点位置可根据吊物重心灵活调整，适配不同尺寸工件的起吊重心找正需求，避免起吊过程中吊物倾斜、滑脱。

　　支腿部分采用分段式装配结构，每侧支腿由两根斜向撑杆与垂直立柱拼接组成，所有连接节点均采用螺栓紧固的可拆卸设计，整机可拆解为多个独立杆件，方便通过常规货梯、厢式货车转运，也可根据现场作业的高度需求，调整支腿的拼接段数来适配不同的起升净空要求，常规配置下主梁底部到地面的净空高度可覆盖2米到3.5米的常规作业区间，满足多数中小型机床设备的上部吊装、车间内货架中层货物的取放需求。主梁与支腿的连接位置采用加强角板做焊接加固，分散起吊载荷对连接节点的应力集中，避免长期交变载荷下节点出现焊缝开裂、结构变形问题。

　　设计过程中重点考量了作业边界的控制：整机展开后底部支腿的跨距经过反复校核，在额定起重量下，即使葫芦挂点移动到主梁端部位置，整机的重心投影依然落在四个脚轮构成的支撑面内部，预留足够的抗倾覆安全系数；脚轮选用带硬质聚氨酯包胶的重载万向轮，既可以在环氧地坪、水泥地面上灵活移动，也不会对车间地面造成压痕、刮损，单轮额定载荷满足整机自重加额定起重量的1.5倍安全冗余。主梁上的葫芦挂点配置限位挡块，避免葫芦滑移到主梁端部时脱轨，挂点的行走轮采用内嵌轴承结构，推动葫芦沿主梁移位时阻力更小，单人即可轻松调整吊点位置。

　　实际使用场景中，这类轻型龙门架常配合手动环链葫芦、小型电动葫芦使用，可完成机加工车间内模具在机床与模架之间的转运、维修工位上重型电机、泵体的拆装托举、仓储区域内重型包装箱的码垛移位，也可作为小型装配线的配套起吊工装，用于装配过程中重型部件的对位安装。相比固定安装的起重设备，这类可移动A型龙门架的投入成本更低，安装调试无需专业施工团队，用户收到拆解的杆件后，按照装配流程拧紧连接螺栓即可投入使用，后期维护也仅需定期检查连接螺栓紧固度、脚轮转动灵活性、挂点行走轮磨损情况即可，无需复杂的日常维保流程。

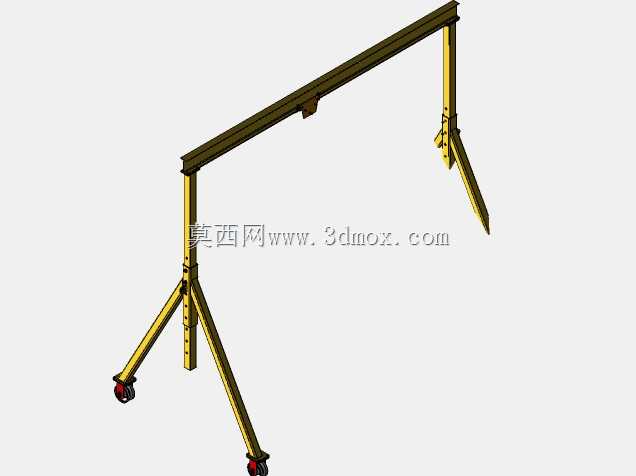

　　结构建模过程中，所有杆件的截面参数、连接孔位、焊缝位置均按照实际加工工艺做了还原，支腿斜撑的角度经过力学仿真验证，在额定载荷下主梁的最大扰度控制在标准允许的范围内，不会出现明显的下弯变形；四个脚轮的安装位置做了角度微调，保证整机放置在水平地面时四个脚轮完全着地，不会出现三条腿受力的情况，避免起吊过程中机架晃动。整体结构没有多余的冗余设计，在保证结构强度、作业安全的前提下尽可能控制整机自重，让单人转场操作更轻松，同时也降低了设备本身的制造成本与运输成本。
