管状低压熔断器三维结构设计

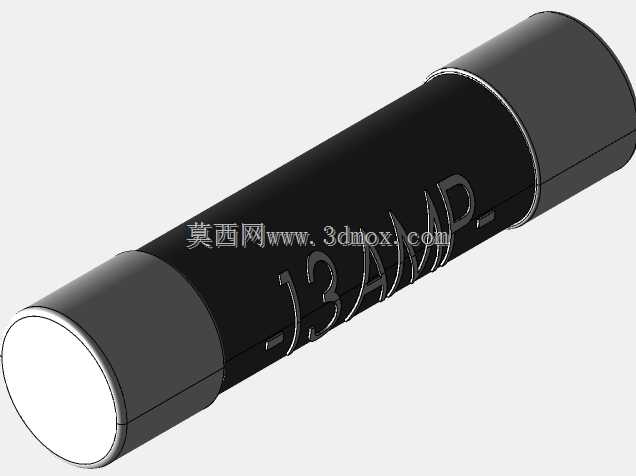

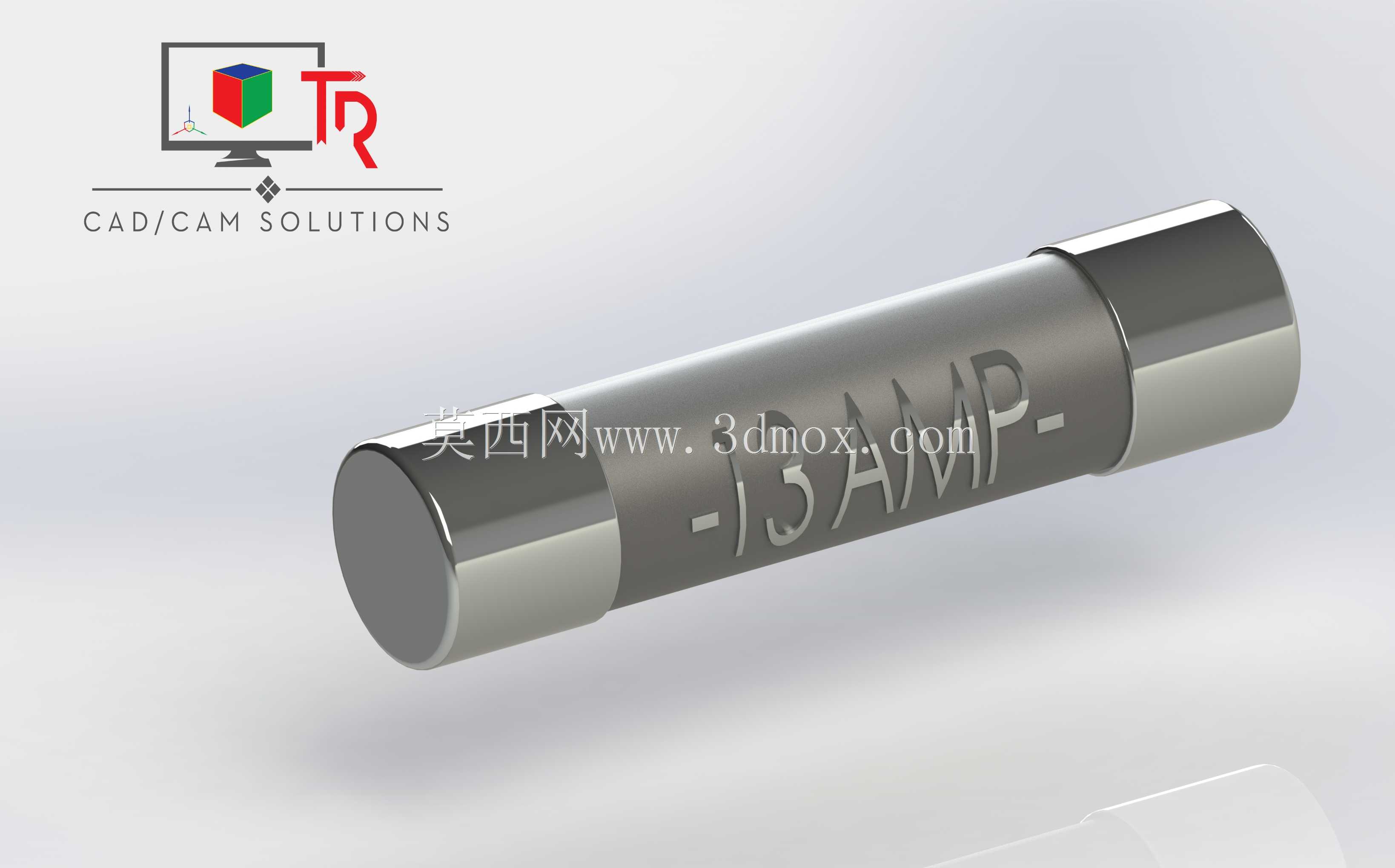

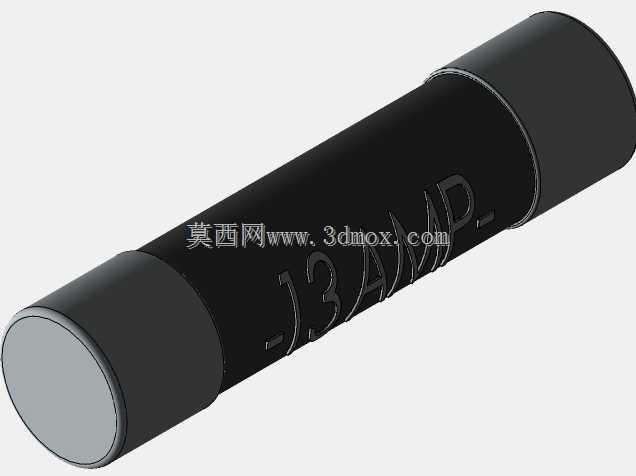

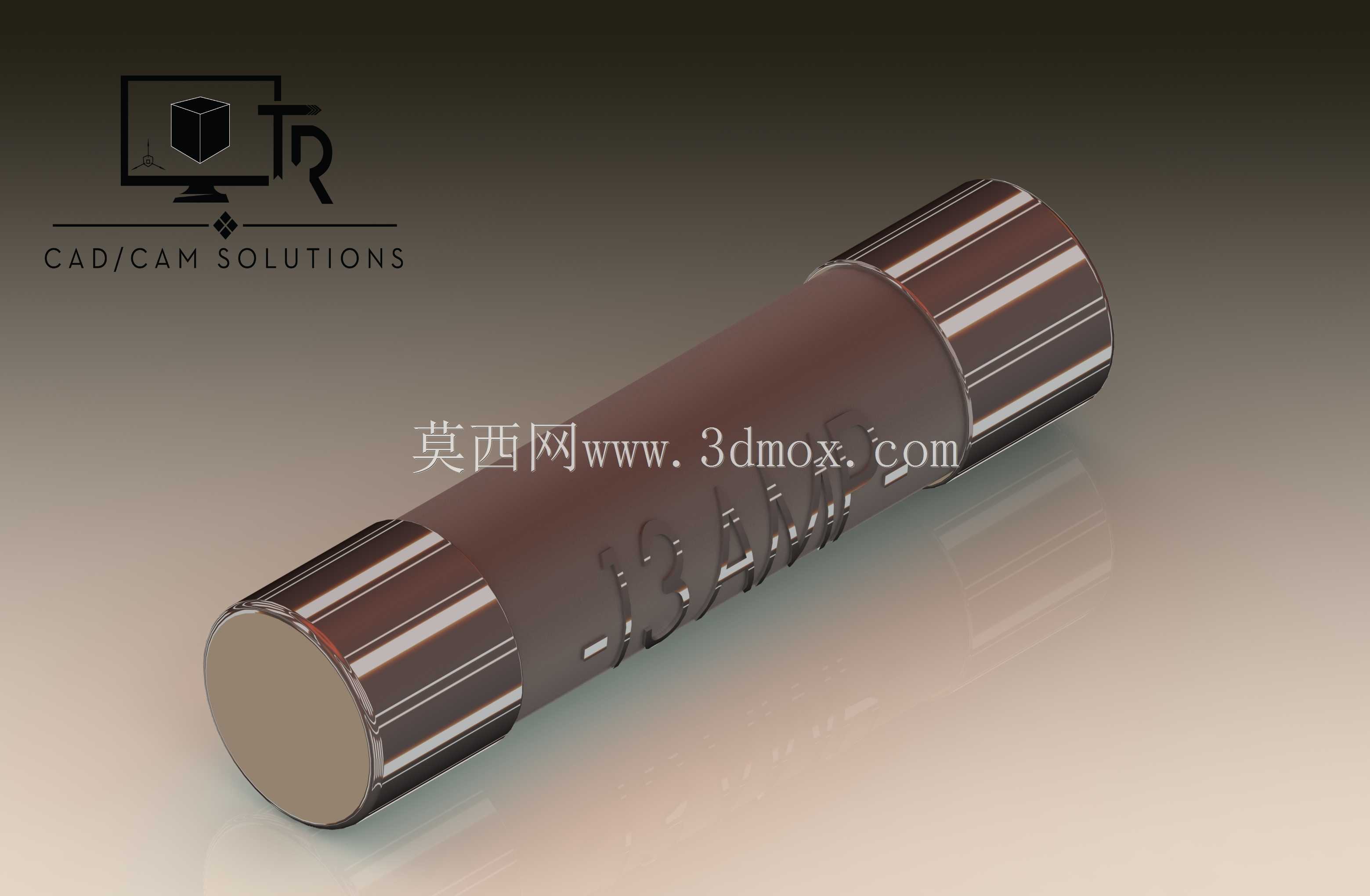

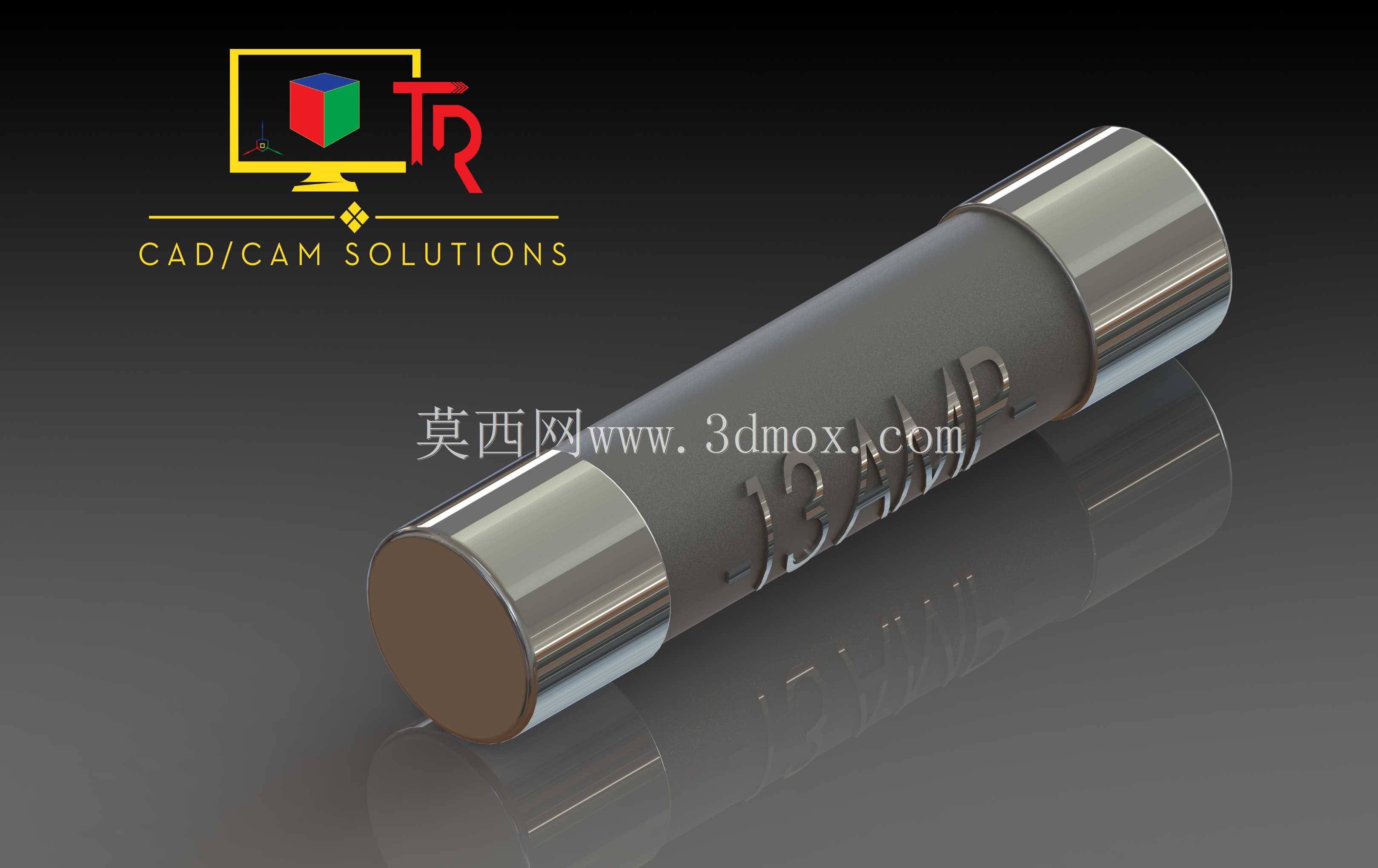

　　在低压配电、工业控制板卡、民用家电供电回路的过流防护场景里，这类管状熔断器是应用覆盖度极高的一次性保护元件，核心作用是在回路电流超过额定阈值的瞬间，通过内部熔丝的快速熔断切断供电通路，避免后端负载、线路因过流出现过热烧毁、绝缘击穿甚至起火的风险，是电气系统里最后一道被动防护屏障。不同于大电流场景下的刀型触头熔断器，这类圆柱管状结构的熔芯适配的是小到中等电流的配电支路，常见于工控PLC柜的信号回路、小型伺服驱动器的供电输入端、家用配电箱的照明支路、办公电子设备的内置电源板等安装空间紧凑、额定分断能力要求适中的场景。从结构设计逻辑来看，整体采用两端金属端帽加中间绝缘管体的同轴对称结构，这种布局首先能保证安装时的同轴度，

　　适配标准圆筒形熔座的夹持公差，两端的金属端帽采用镀镍铜材质，既保证和熔座夹片的接触导电性能，又能提升端帽的抗氧化能力，避免长期使用后接触电阻升高引发的异常发热。中间的绝缘管体采用高强度陶瓷或者耐高温玻纤管材质，一方面要承受熔丝熔断瞬间产生的电弧高温，不会出现管体炸裂、电弧外泄的情况，另一方面要保证足够的结构强度，在安装插拔、运输震动过程中不会出现碎裂破损。管体内部填充的石英砂填料，核心作用是在熔丝熔断时快速冷却、分割电弧，让电弧在极短时间内熄灭，避免出现持续拉弧导致的回路无法可靠分断。设计建模时需要重点把控几个关键尺寸边界：首先是整体外径尺寸，要匹配对应电流等级的标准熔座夹持内径，公差控制在±0.1mm以内，

　　避免出现插装过紧无法装入、或者插装过松接触不良的问题；其次是整体长度尺寸，要符合对应规格的安装间距要求，两端金属端帽的轴向长度要保证插入熔座后有足够的接触面积，不会因为震动出现松脱；端帽和绝缘管体的配合采用过盈压装结构，压装深度要保证足够的拉脱力，避免插拔过程中端帽脱落。管体表面的额定电流、分断能力标识采用模压或者激光雕刻的方式，保证长期使用后标识不会因为摩擦、高温出现模糊脱落，方便后期运维更换时核对参数。建模过程中，两端金属端帽的倒角处理是容易被忽略的细节，端帽外边缘做R0.3左右的圆角，既可以避免安装时锋利边缘割伤操作人员，也能在插入熔座时起到导向作用，降低插装阻力。内部熔丝的布局采用居中拉直固定的方式，

　　两端分别和两个金属端帽做可靠电连接，避免熔丝贴到管体内壁，影响熔断特性的一致性。这类元件的功能特性决定了建模时不能只做外观复刻，需要严格匹配实际产品的安装尺寸链，因为这类熔断器属于标准化替换件，后期做电气柜布线、设备内置电源设计时，需要直接调用模型做装配干涉检查，如果模型尺寸和实物存在偏差，就会导致实际生产装配时出现熔座和熔芯不匹配、预留安装空间不足的问题。在实际选型应用中，不同额定电流的熔芯虽然外形尺寸可能属于同一系列，但是内部熔丝的线径、材质存在差异，建模时可以通过参数化设计的方式，把额定电流参数和内部熔丝直径、端帽厚度做关联，方便快速派生不同电流等级的模型，提升设计效率。另外需要注意的是，这类管状熔断器的安装方向没有强制要求，但是在竖直安装的场景下，要保证两端的接触压力足够，避免因为重力作用出现松脱，所以建模时端帽的圆柱度公差要严格控制，保证和熔座夹片的圆周接触均匀。从结构可靠性角度出发，绝缘管体的壁厚设计要兼顾散热性能和结构强度，壁厚过薄会导致机械强度不足、分断时耐电弧能力下降，壁厚过厚会导致整体散热变差，熔丝长期工作在高温环境下出现老化提前熔断的问题，设计时需要结合额定电流下的温升仿真结果调整壁厚参数，保证在额定电流长期工作时，管体表面温升不超过标准规定的限值。
