立式支腿支撑常压化学品储存槽结构

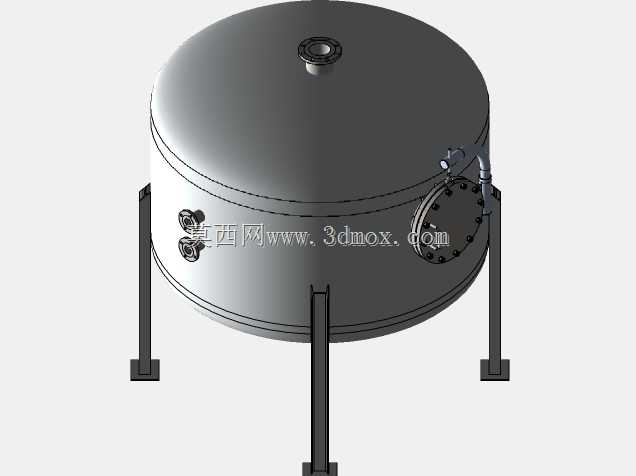

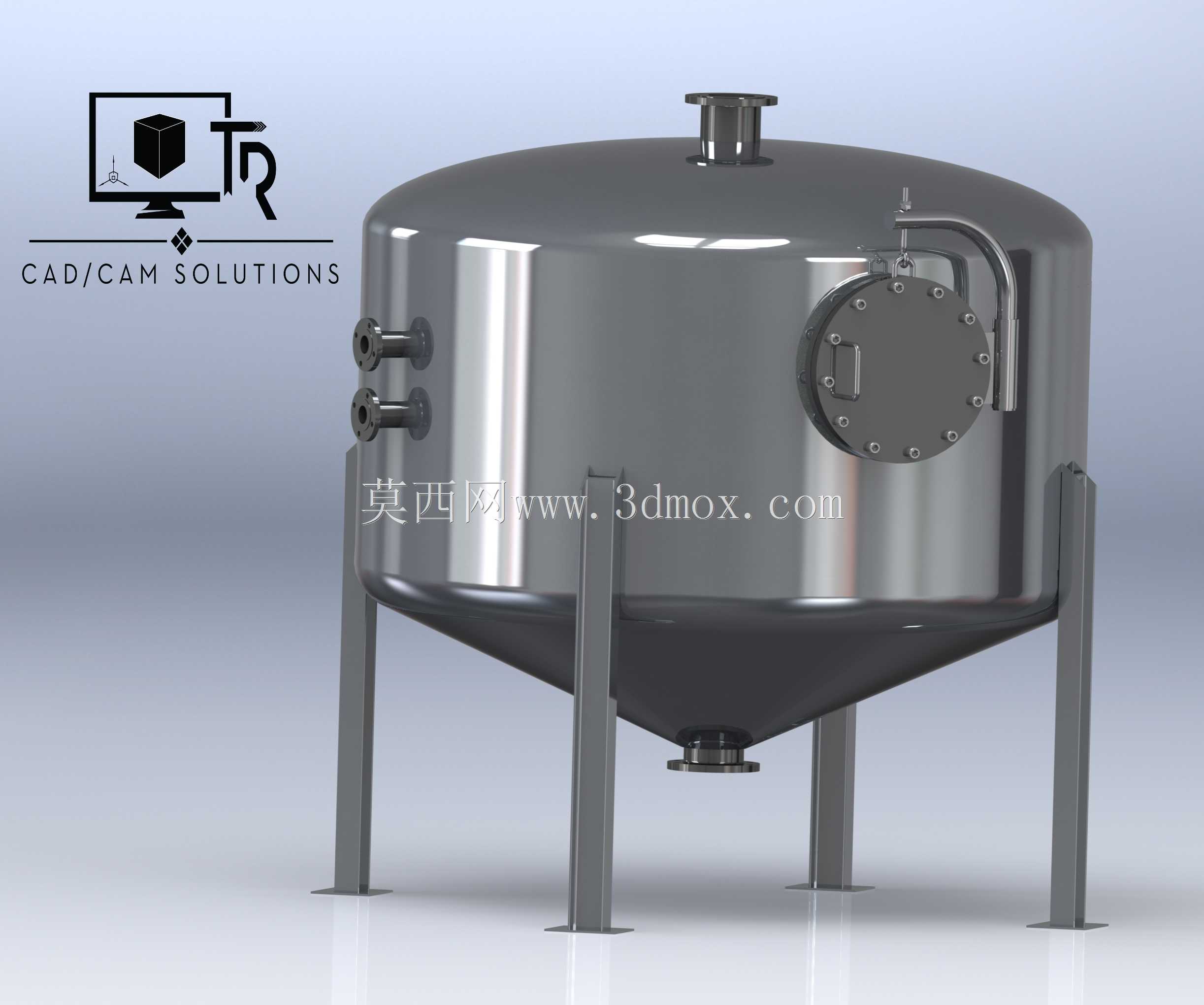

　　在精细化工、医药中间体生产、表面处理车间的物料暂存工序中，这类立式支腿支撑的化学品储存槽是衔接上下游工序的核心静设备，主要用于存放常温常压下无强挥发、无剧烈聚合反应特性的液态化工介质，区别于高压反应容器，这类储槽不承担物料反应功能，核心作用是为生产环节提供稳定的物料缓冲容量，避免前端进料流量波动直接冲击后端计量、投料工序的运行稳定性。从结构设计逻辑来看，该储槽采用椭圆形上封头搭配直筒段罐体的构型，椭圆形封头的曲率设计经过应力校核，在常压工况下能够均匀分散罐内介质静压力带来的结构载荷，相比平封头构型可以在相同壁厚条件下获得更高的结构安全裕度，同时减少罐顶的积液死角。罐体顶部居中设置的小口径接管，是作为排气与溢流备用接口使用，

　　当罐内进料液位超过警戒高度时，多余介质可通过该接口导流至事故收集槽，同时平衡罐内气压，避免进料过程中罐内形成正压导致进料不畅、或是出料时罐内形成负压造成罐体抽瘪变形。罐体侧部设置的带颈对焊法兰人孔，是为了满足定期清罐、内部检修的作业需求，人孔法兰的密封面采用突面构型，搭配耐介质腐蚀的垫片即可实现可靠密封，人孔旁侧布置的斜向接管组，分别对应介质进料、液位计安装、取样口的功能，不同口径的接管匹配不同的工艺管线流速要求，进料管采用斜向插入罐内的设计，能够减少进料时介质对罐底的直接冲刷，延长罐底局部区域的腐蚀裕量使用寿命。罐体底部采用三根均匀分布的支腿作为支撑结构，支腿与罐体之间采用焊接连接，支腿底部设置方形地脚板，地脚板上预留螺栓安装孔，

　　安装时可通过膨胀螺栓与车间混凝土地面固定，抵消罐内满载介质时的整体倾覆力矩，支腿的高度设计预留了罐底出料口的操作空间，方便后续对接出料阀门、输送泵的管线安装，同时避免罐底直接接触地面造成的局部腐蚀。设计过程中需要重点核对的安装边界参数包括：罐体直筒段的外径决定了设备安装所需的平面占地空间，支腿的分布圆直径要匹配现场预埋地脚螺栓的定位尺寸，罐体总高度需要满足车间层高的净空要求，同时要预留顶部接管的管线安装、阀门操作的作业空间，侧部人孔的安装高度要符合人体工程学要求，保证检修人员开关人孔、清理罐内作业时的操作便利性。材质选择层面，这类储槽的罐体材质需要根据储存介质的腐蚀特性匹配，储存常规酸碱类介质时可选用衬塑碳钢材质，

　　储存有机溶剂类介质时可选用不锈钢材质，所有焊接部位需要做煤油渗透试验检测焊缝密封性，避免介质渗漏带来的安全隐患。在三维建模过程中，需要重点还原各接管的方位角度、支腿的分布位置、人孔的密封结构细节，保证模型导入工程装配环境时，能够直接对接后续的管线排布、支腿基础设计工作，减少后续设计变更的工作量。这类储槽在实际车间布置时，通常会靠近投料工序区域布置，缩短物料输送距离，同时周边需要设置防泄漏围堰，配套应急冲洗装置，满足化工生产的安全规范要求。罐体直筒段的环向焊缝采用双面焊工艺，焊接完成后需要做表面探伤检测，消除焊接应力带来的开裂风险，罐体内壁根据介质特性做相应的防腐处理，避免介质长期接触造成罐体壁厚减薄。
