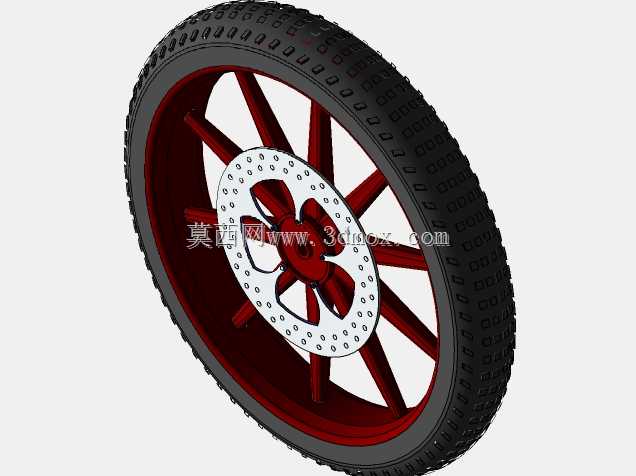

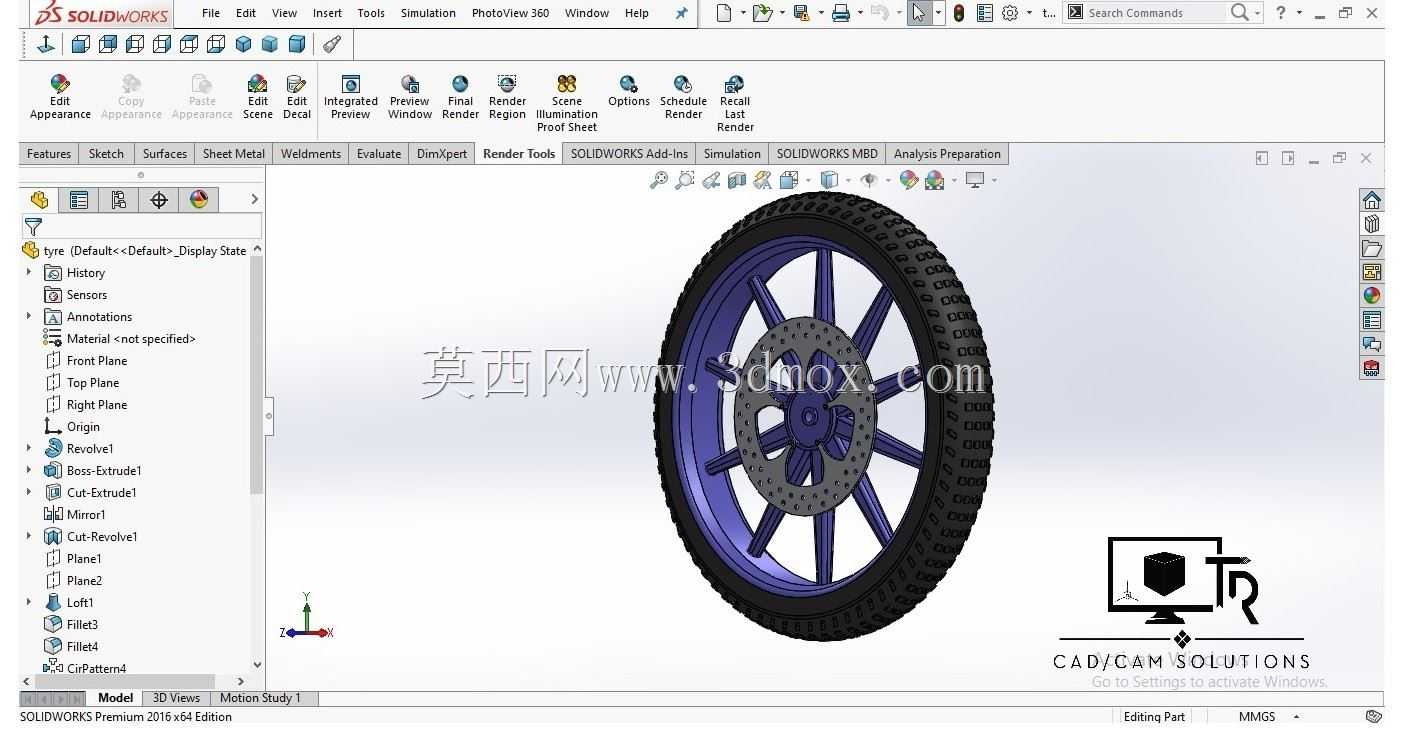

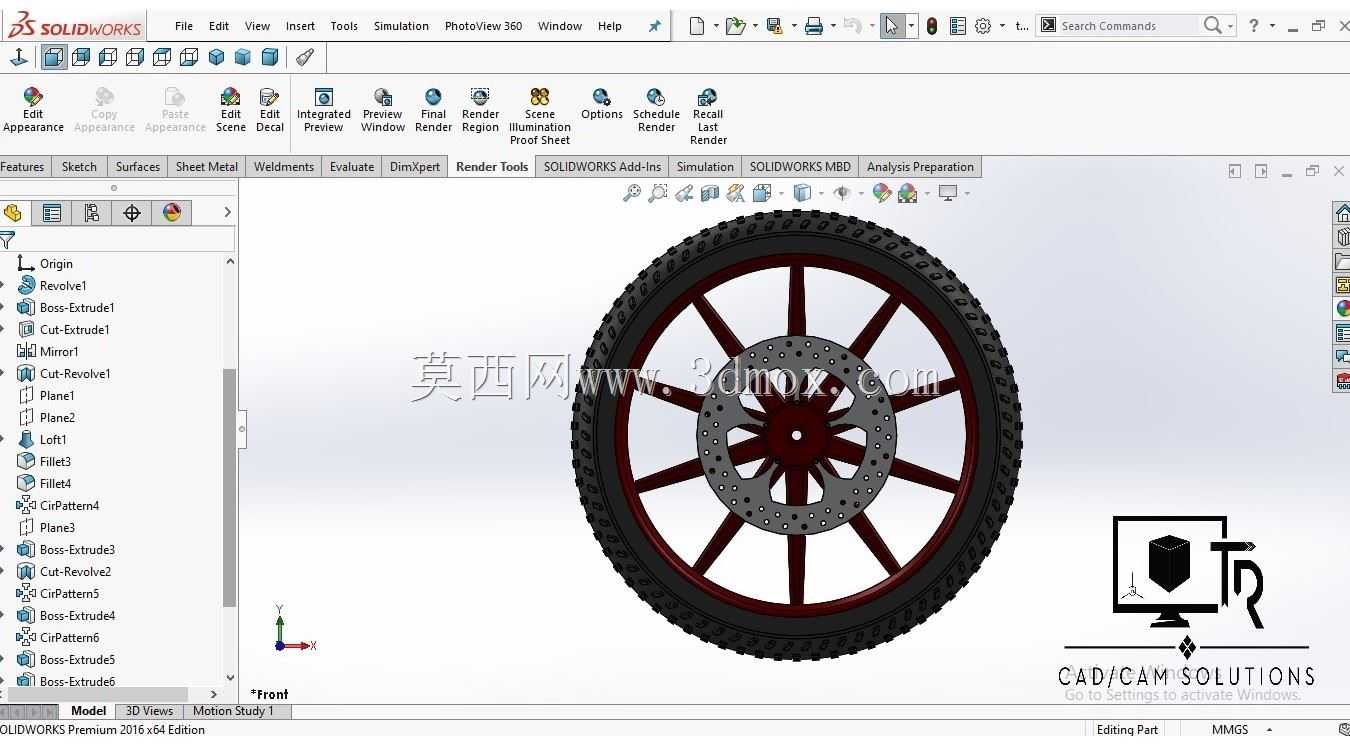

山地自行车前轮带刹车盘结构设计

　　日常做非机动代步工具、户外骑行装备的结构开发时，轮组部分的匹配度直接决定整车的骑行体验与安全冗余，这套前轮结构的设计，首先要兼顾铺装路面通勤的低滚阻需求，以及非铺装路面越野骑行的抗冲击性能，从实际装车的边界来看，轮组的安装基准是前叉开档尺寸，设计时预留的花鼓轴径匹配常规山地车前叉的快拆与桶轴安装位，不需要额外做转接件就能直接适配多数市售硬尾、软尾山地车的前叉端，轮组的径向跳动公差控制在0.2mm以内，保证高速骑行时不会出现轮组偏摆带来的操控不稳问题。轮胎部分选用大颗粒块状胎纹的越野胎设计，胎齿的排布做了错位优化，在泥地骑行时可以快速排泥，避免胎面被泥块填满失去抓地力，胎侧做了加厚的防刺层设计，应对林间骑行时的树枝、碎石穿刺，

　　减少户外骑行的爆胎概率，轮胎与轮圈的配合采用标准钩边结构，充气后胎唇可以牢牢卡在轮圈钩槽内，即使低胎压越野骑行也不会出现脱胎的风险。辐条采用多根等强度辐条交叉排布的结构，每根辐条的张紧力在装配时做均匀化调校，避免单根辐条受力过大出现断裂，辐条与花鼓法兰、轮圈的连接点都做了应力释放的圆角处理，长期承受路面冲击载荷时不会在连接位置出现应力集中导致的开裂。刹车系统匹配的是中锁式碟刹盘，盘片采用通风镂空结构，长距离下坡连续制动时，空气可以顺着镂空槽快速带走盘片热量，避免热衰减导致制动力下降，盘片的安装端面与花鼓轴线的垂直度公差控制在0.1mm以内，制动时不会出现蹭碟、刹车异响的问题，盘片的摩擦面做了均匀的纹路处理，

　　来令片接触时可以快速建立制动力，缩短制动距离。花鼓内部的轴承排布采用双培林结构，转动阻力小，日常维护只需要定期补充润滑脂就能保证长期顺滑转动，花鼓的端盖做了密封结构设计，可以阻挡骑行时的泥水、灰尘进入轴承内部，延长轴承的使用寿命。从实际使用场景来看，这套前轮结构既可以满足日常城市通勤的代步需求，应对井盖、减速带这类常见的路面冲击，也能支撑山地越野场景下的飞包、过坎等大载荷工况，轮组整体的重量做了均衡优化，在保证结构强度的前提下尽可能降低簧下质量，提升骑行时的操控灵活性，设计过程中对每个受力部件都做了载荷仿真验证，模拟垂直冲击、侧向转弯受力、紧急制动载荷等多种极端工况，确保每个部件的安全系数都达到行业标准要求，不会出现过载失效的问题。轮圈的截面采用双层铝合金结构设计，相比单层轮圈的抗侧向变形能力提升40%以上，即使骑行时发生侧倾碰撞，也不容易出现轮圈变形失圆的问题，气嘴孔位置做了加厚补强，安装内胎或者真空胎嘴时不会出现开裂漏气的情况。
