双层带提手厨房置物钢丝篮结构设计

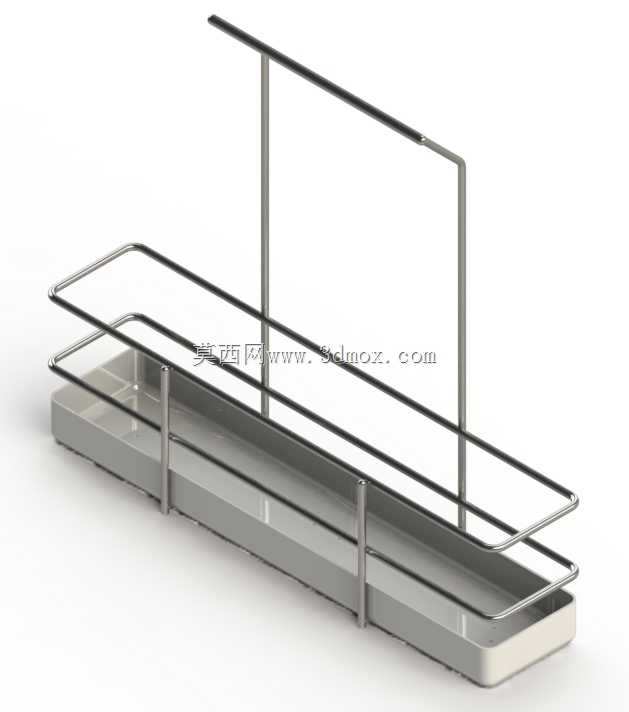

　　这款双层钢丝置物结构，是面向厨房台面、卫浴置物场景开发的五金收纳件，日常使用中主要承担餐具、清洁用品、小型厨具的分类收纳与沥水功能，适配家庭厨房、餐饮门店备餐区、公共卫生间洗漱台等多种需要规整零散小物件的场景。从结构设计逻辑来看，整体采用长条形窄边布局，是为了适配台面靠墙的狭长安装空间，避免占用过多操作台面的有效使用面积，底部设置一体化的接水托盘，承接上层架体滴落的水渍，防止积水直接渗漏到台面上造成污染，托盘边缘做了微抬高的翻边设计，能够储存一定量的积水，用户可直接抽出托盘倾倒清洁，无需挪动整个架体。上层的钢丝围挡采用双层平行钢丝弯折成型，钢丝衔接处采用碰焊工艺固定，没有突出的焊疤毛刺，既保证围挡的结构强度，

　　避免放置的物品从侧边滑落，又不会在取放物品时刮伤手部或者刮蹭餐具表面。架体中部设置的竖向提手，采用圆钢弯折成倒U型结构，两端与下层架体的侧边主梁焊接固定，提手的握持段做了加长处理，用户单手握持即可完成整个架体的挪动转移，在需要清洁台面或者调整置物位置时无需分次搬运架上物品，提升使用的便捷性。从安装边界来看，该结构无需额外打孔固定，直接平稳放置在平整台面上即可使用，底部四个角位设置了隐形的防滑胶垫卡位，建模时预留了胶垫的安装槽位，胶垫装配后可增大架体与台面的摩擦力，避免取放物品时架体出现滑移，同时防止钢丝直接接触台面造成刮痕。设计过程中对钢丝的排布间距做了反复校核，横向钢丝的间距控制在合理范围，既保证沥水的通畅性，

　　不会因为钢丝过密导致积水残留，又能避免小型物件比如筷子、小勺从钢丝间隙掉落，竖向支撑钢丝的排布均匀分散承重，每层的承重载荷经过受力仿真验证，可满足日常放置碗碟、调味瓶、清洁用品的承重需求，不会出现长期承重后钢丝变形垮塌的问题。架体的边角位置全部做了圆弧过渡处理，没有尖锐的直角切口，避免日常使用过程中磕碰造成人身损伤，接水托盘的抽拉轨道采用隐藏式结构，与架体底部的支撑钢丝配合，抽拉过程顺滑无卡顿，同时不会出现托盘脱落的情况。在三维建模过程中，所有钢丝弯折处的圆角半径都按照实际折弯工艺参数设置，还原真实五金加工的折弯回弹余量，焊接位置的重合尺寸也符合实际焊接工艺的要求，可直接用于后续的加工工艺拆解、工装夹具设计，也可作为同类五金收纳产品结构优化的参考模型，帮助结构设计人员快速调整尺寸适配不同的置物需求，比如调整整体长度适配不同的台面宽度，调整层间距适配不同高度的存放物品，调整钢丝直径匹配不同的承重等级。
