双层壁挂式金属钢丝收纳置物架结构

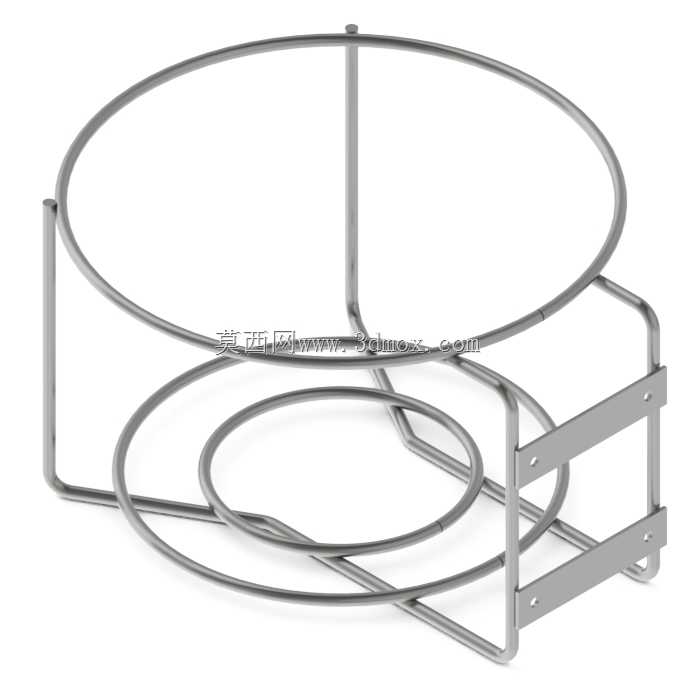

　　这款金属线材弯折成型的置物构件，日常多应用在厨卫狭小墙面空间、实验室操作台侧边、小型设备旁的工具收纳区域，用来承放瓶装试剂、小型厨具、零散工具类物件，解决窄小空间零散物品规整存放的需求，避免台面堆积杂乱。从结构设计逻辑来看，整体采用粗细统一的冷拔钢丝作为主体成型材料，上层为单圈大直径环形承托边框，用来适配大直径容器的放置限位，下层采用同心双圈钢丝结构，内圈小直径环用来承托小直径容器底部，外圈大直径环与上层环尺寸对齐，保证整体轮廓的规整性，同时给下层放置的物件提供侧向防脱限位。侧面的支撑结构采用两根竖向钢丝作为主承重立柱，立柱上下端分别与上下层的环形边框焊接固定，保证上下层的间距稳定，不会因为放置重物出现层架变形垮塌。

　　安装侧设计了两个冲压成型的金属固定挂片，挂片上预留了两个标准安装孔位，可通过自攻螺丝或者膨胀螺栓将整个置物架固定在垂直墙面上，挂片与竖向立柱之间采用焊接方式连接，焊接位置做了过渡打磨处理，避免应力集中导致挂片受载脱落。在设计这类线材置物结构时，首先要核算单根钢丝的线径承重能力，根据每层预设的最大承重量，反推钢丝的最小线径要求，避免长期承重出现钢丝弯曲变形；其次要考虑环形边框的接口处理，所有钢丝对接位置都采用碰焊工艺，焊后打磨平整，没有突出的焊渣或者尖锐边角，防止取放物品时刮蹭容器或者划伤操作人员。上下层的间距设置需要匹配常用存放物件的高度，避免层间距过小导致高瓶类物件无法放入，同时也要控制整体外伸尺寸，避免安装后突出墙面过多，

　　挤占通行空间。从安装边界来看，整个构件的安装面为垂直平整墙面，两个固定挂片的孔位中心距为固定值，安装时需要保证两个孔位的水平度，避免架体安装后出现倾斜，导致放置的物件滑落；架体整体外伸距离控制在合理范围，即使放置满物件，整体重心也落在安装挂片的承重范围内，不会出现架体前倾脱落的问题。线材弯折的圆角半径统一，没有过小的弯折死角，避免钢丝弯折处出现应力裂纹，长期使用出现断裂风险。下层的同心双圈结构除了承托小直径物件外，还可以起到沥水的作用，放置清洗后的物件时，残留的水分可以直接从钢丝间隙滴落，不会在架体积水滋生污渍，适配厨卫潮湿环境的使用需求。侧面的竖向支撑除了连接上下层环框外，还能给放置在上层的物件提供侧向防护，

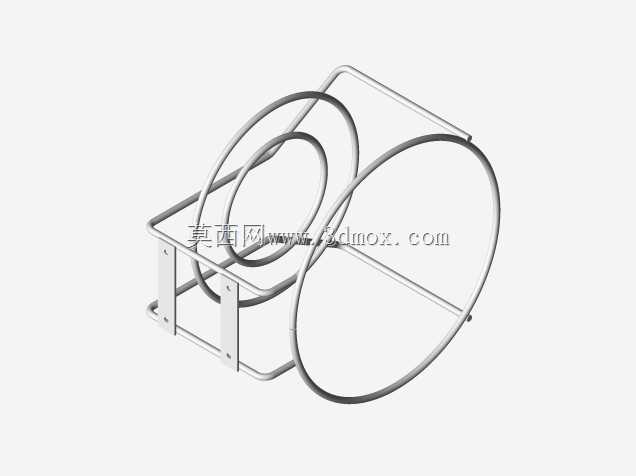

　　避免物件从架体侧面滑落。在建模过程中，所有钢丝构件都采用扫描特征成型，保证每一段线材的直径统一，焊接位置采用实体合并的方式处理，还原实际焊接后的连接状态，固定挂片采用钣金特征建模，预留的安装孔位尺寸匹配常规紧固件规格，安装孔的边缘做了倒角处理，方便紧固件顺利穿入。整体结构没有多余的装饰性构件，所有结构都服务于承重、限位、安装的实际功能，没有冗余设计，材料利用率高，适合批量弯折焊接生产，生产成本可控，同时结构强度满足日常收纳的承重需求，长期使用不易变形损坏。
