黄铜质感直筒敞口盛水杯结构设计

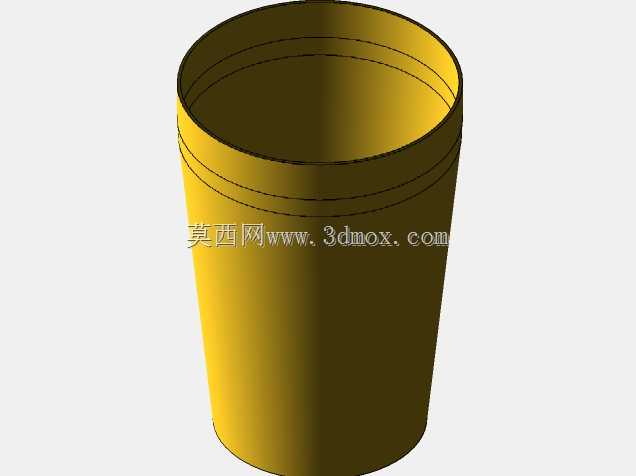

　　这款直筒敞口盛水杯的三维结构设计，最初是面向高端餐饮场景的金属盛具开发需求展开的，在前期需求对接阶段，就明确了产品需要兼顾日常盛水的实用属性与金属材质的装饰质感，适配咖啡馆、高端茶室、轻奢家居等多个场景的使用需求。从实际使用场景出发，这类金属水杯不同于普通玻璃或陶瓷杯，需要具备更好的抗摔性能，同时金属材质的导热特性也需要在结构设计阶段做针对性考量，避免盛装高温饮品时出现握持烫手的问题。在整体结构设计上，采用了等直径直筒的构型，筒身壁厚控制在均匀的1.2mm，既保证了黄铜材质加工时的结构强度，不会因为壁厚过薄出现冲压变形，也不会因为壁厚过大导致整体重量超标，日常单手握持的重量控制在180g左右，符合成年人长时间握持的受力习惯。

　　敞口位置做了0.8mm的卷边处理，卷边半径控制在1.5mm，这个尺寸的卷边一方面可以消除金属裁切后的锐边，避免使用过程中划伤唇部或手部，另一方面卷边结构也能提升杯口的结构刚度，减少日常磕碰导致的杯口变形概率。杯底位置设计了向内凹陷0.5mm的环形支撑脚，环形支撑的宽度为3mm，这个结构可以让杯底与放置平面之间形成微小的空气间隙，避免盛装高温液体时杯底直接接触桌面造成桌面烫痕，同时环形支撑的接触形式也能提升放置的稳定性，即使桌面存在微小的不平整，也能保证水杯放置平稳不会出现晃荡的情况。在材质表现的设计上，还原了黄铜材质的纵向纹理质感，这种纹理不是后期做的表面印花，而是在结构建模阶段就对应了黄铜板材拉伸成型后的表面拉丝处理方向，

　　纵向的纹理排布也能在视觉上拉长杯身比例，让直筒构型不会显得过于呆板。从加工工艺的适配角度，整个杯身采用一体拉伸成型的工艺路线，建模过程中就规避了所有不利于拉伸脱模的反向倒扣结构，筒身的拔模斜度控制在0.3度，既不会让肉眼看出明显的锥度影响直筒的视觉效果，也能保证拉伸成型后工件可以顺利从模具中脱出。杯身内部做了光滑的曲面过渡，没有任何结构死角，方便日常使用后的清洗，不会残留水渍或茶垢。考虑到实际使用中的堆叠需求，杯身的外径与内径的尺寸差控制在2.5mm，多个同型号水杯可以实现部分嵌套堆叠，减少仓储和运输过程中的空间占用，嵌套深度控制在杯身总高度的三分之一，既保证堆叠的稳定性，也不会因为嵌套过深导致水杯之间卡滞难以分离。

　　在结构强度校核阶段，针对杯身最容易出现变形的中部位置做了侧向受力仿真，当施加50N的侧向握力时，杯身的最大变形量控制在0.1mm以内，松开外力后可以完全回弹，不会出现永久性的凹陷变形。杯底的环形支撑结构也做了承重校核，当杯内盛满1L液体时，环形支撑面的压应力远小于黄铜材质的许用压应力，长期使用不会出现支撑边塌陷的问题。从表面处理的适配角度，建模时预留了0.05mm的表面处理层厚度，不管是做黄铜拉丝封釉，还是做复古做旧的氧化处理，都不会影响最终的装配尺寸和使用精度。不同于很多装饰性金属杯只做外观不考虑实用性能，这款水杯的内部容积经过精确计算，额定盛水容积为350ml，刚好适配常规罐装饮品的容量，也符合日常单次饮水的容量需求，不会因为容量过大导致水长时间放置变凉，也不会因为容量过小需要频繁接水。杯口的卷边结构也适配常规尺寸的杯盖配件，后期如果需要搭配密封杯盖做外出使用，不需要额外修改杯口尺寸，直接适配市售的标准直径杯盖即可。在建模过程中，所有的曲面都做了G2连续处理，杯身与杯底的过渡位置、杯口卷边的过渡位置都没有尖锐的折线，既保证了加工时的金属板材流动顺畅，也让整体的外观线条更加流畅自然，握持时的触感更加顺滑，不会出现硌手的棱线。
