Airpax25安培双极开关断路器结构设计

　　在低压配电回路的终端保护场景里，双极开关断路器是承担过载、短路保护同时分断相线与中性线的核心元件，这款25安培规格的产品，常被用于通讯基站供电支路、工业控制柜二次回路、小型设备动力进线端，也适配民用商用配电箱里的大功率回路分断需求，相比单极断路器，它能同时切断零火两路，避免中性线带电带来的检修安全隐患，在对用电安全要求较高的场景里应用占比逐年提升。从实际使用的功能逻辑来看，这款断路器的脱扣结构采用热磁式脱扣原理，回路出现过载电流时，内部双金属片受热弯曲推动脱扣机构动作，延时切断电路，避免线路长期过载发热引发绝缘老化；当回路出现短路大电流时，电磁脱扣器瞬间吸合触发脱扣，毫秒级分断电路，将故障影响限制在最小范围，

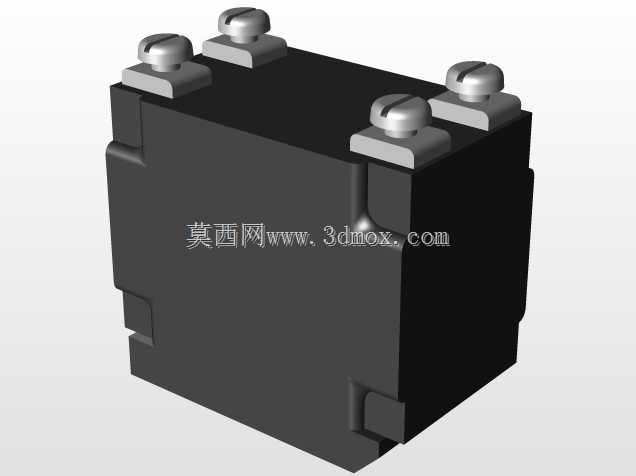

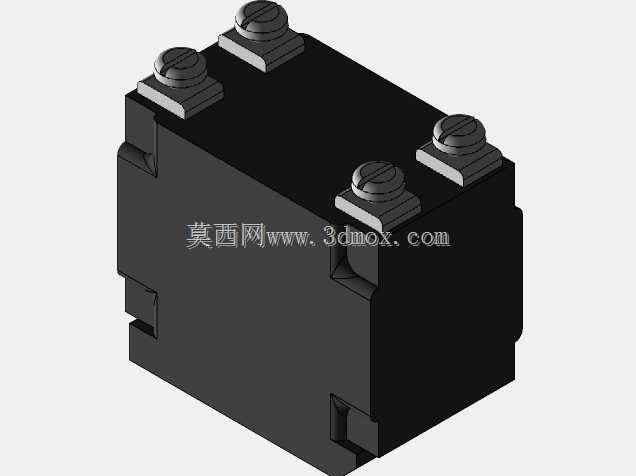

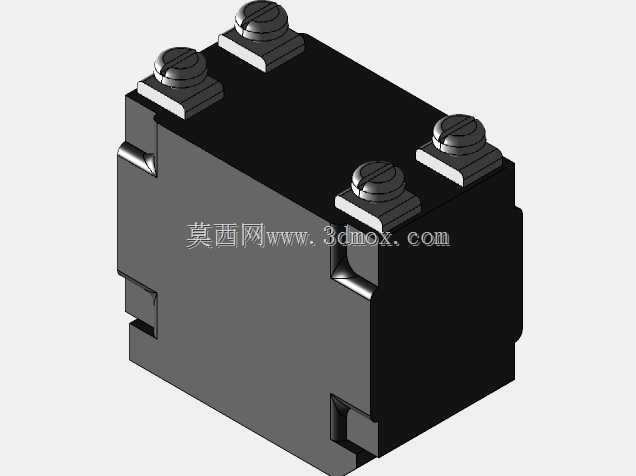

　　操作手柄具备明确的分合位置指示，合闸、分闸的操作手感有清晰的档位反馈，避免出现虚接半合的状态。做这款产品的三维结构设计时，首先要匹配实际安装的导轨适配性，目前行业内通用的35mm标准DIN导轨是这类终端电器的统一安装基准，所以壳体背部的卡扣结构尺寸公差需要控制在合理范围，既要保证安装时卡扣能顺利卡入导轨，又要保证安装后无松动晃动，横向相邻安装时的单元宽度要符合模数化配电产品的尺寸规范，单极宽度按标准模数设定，双极产品的整体宽度为两个模数单元，这样在配电箱内排布时能和其他模数化电器完美对齐，不会出现间隙不均或者无法并排安装的问题。壳体的外形设计上，操作手柄的突出高度要兼顾操作便利性和柜体门板的闭合间隙，手柄表面做防滑纹理处理，

　　戴绝缘手套操作时也能有足够的摩擦力，不会出现打滑情况；进出线端的接线端子采用压线框结构，适配不同线径的铜导线，25安培规格对应的接线能力要覆盖4平方到6平方的硬铜线，端子螺丝的拧动角度要预留足够的操作空间，使用标准螺丝刀就能完成接线，不会被相邻元件或者壳体边缘干涉。内部结构的排布上，要将灭弧室、脱扣机构、接线端子的位置做合理布局，灭弧室设置在触头分断位置的正下方，分断时产生的电弧能快速被引入灭弧栅片切割熄灭，避免电弧外喷引发相间短路；双金属片的位置要靠近进线端的发热区域，能准确感知回路电流带来的温升，保证过载保护的动作精度，电磁脱扣器的线圈匝数和磁路间隙要匹配25安培额定电流的动作阈值，避免出现误动或者拒动的情况。安装边界的设计上，

　　产品的上下进出线端要预留足够的导线弯曲空间，接线完成后导线的弯曲半径不会超过配电箱内的布线空间限制，产品的整体深度要匹配常规配电箱的内部安装深度，不会出现门板无法闭合的情况；壳体的拼接缝隙要做错位止口设计，提升防护等级，避免日常使用中灰尘、小飞虫进入内部影响机构动作，同时壳体材料选用阻燃耐温的工程塑料，在出现内部故障电弧时不会引燃壳体，满足低压电器的阻燃要求。在实际选型适配时，这款双极断路器的25安培额定电流，适配的回路持续工作电流一般不超过20安培，预留一定的电流余量避免长期满负荷运行降低使用寿命，分断能力要匹配安装点的预期短路电流，在终端回路里这个规格的分断能力完全满足常规场景的使用需求，三维建模过程中对所有运动部件的行程都做了干涉检查，手柄从分闸到合闸的整个运动过程中，内部机构的零件之间无卡滞、无碰撞，脱扣动作的传动路径顺畅，能真实还原实物的装配关系和动作逻辑，不管是用于配电方案的三维布局演示，还是用于断路器产品的结构参考设计，都能提供准确的尺寸和结构参考。
