EPCOS系列SIFI GFILTRO RETE噪声滤波器

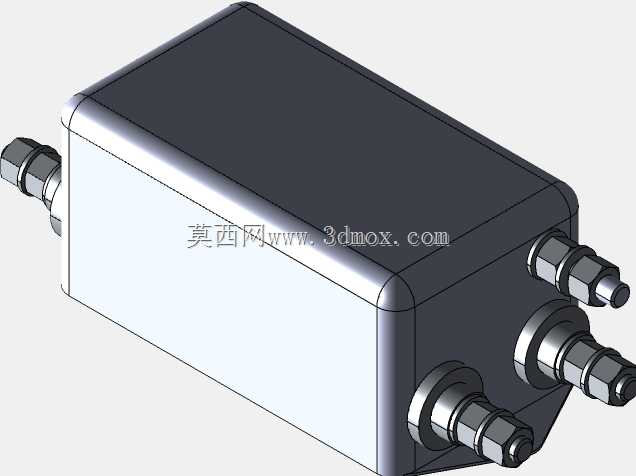

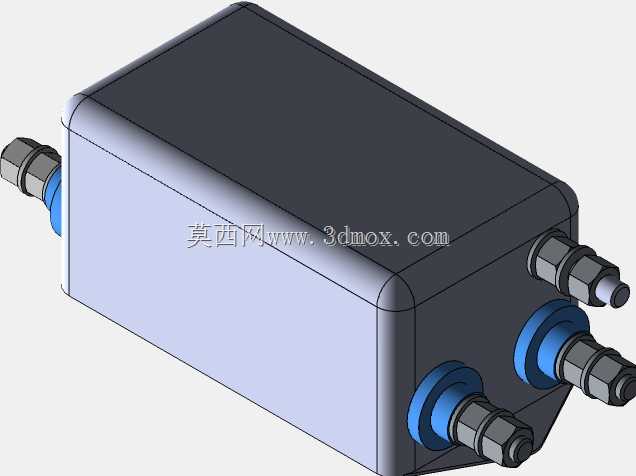

　　在工业电控系统、精密测试设备、高频通讯装置的布线环节里，传导类电磁干扰始终是影响设备运行稳定性的核心隐患之一，这类噪声滤波器的核心作用，就是串接在供电或信号回路中，滤除线路上耦合的共模、差模高频干扰信号，避免电网侧的尖峰脉冲、周边设备的电磁辐射串入敏感设备内部，同时也能抑制设备自身产生的电磁噪声反向馈入电网，满足电磁兼容相关的性能要求。从结构设计来看，这款滤波器采用封闭式金属壳体结构，壳体做了圆角钝化处理，既可以避免安装过程中锐边划伤操作人员或线缆绝缘层，也能形成连续的电磁屏蔽腔体，阻断内部滤波元件与外界的空间电磁耦合路径，提升高频段的滤波衰减效能。壳体两侧预留的外螺纹接头是标准的线缆穿装锁紧结构，接头处搭配蓝色密封垫圈，

　　既可以在穿线完成后锁紧线缆抗拉扯，也能实现壳体与线缆衔接位置的密封防护，适配存在少量粉尘、凝露的工业安装场景，避免外界杂质进入壳体内部影响元件性能。在设计思路上，这类滤波器的内部通常由共模电感、X电容、Y电容搭配组成多级滤波网络，不同的元件参数组合对应不同的滤波频段，金属外壳的设计除了屏蔽作用外，还可以作为内部元件的散热载体，将滤波元件工作过程中产生的微量热量通过壳体快速散出，避免长期高温运行导致元件参数漂移，延长设备的实际使用寿命。安装边界方面，这款滤波器的整体外形为方正块体结构，安装时需要在设备面板或安装板上预留对应尺寸的安装空间，四个接头的伸出方向决定了线缆的弯折半径要求，布线时需要保证进出线方向的线缆留有足够的弯曲余量，

　　避免线缆接头处长期受应力导致密封失效或线芯断裂；壳体本身可以通过侧面的安装耳或者抱箍结构固定在安装基面，固定时需要保证壳体与安装基面之间贴合紧密，若有接地要求需将壳体的接地端子与设备保护地可靠连接，才能保证滤波效能和使用安全。从实际应用场景来看，这类滤波器广泛适配在变频驱动设备、精密测量仪器、医疗电子设备、工业PLC控制系统的供电输入端，在数控车床、自动化生产线的伺服驱动回路中，也常能见到同类型滤波元件的身影，它不需要额外的控制信号供电，直接串接在线路中即可工作，不需要复杂的参数调试，选型时只需要匹配回路的额定电压、额定电流以及需要抑制的干扰频段，就能实现稳定的噪声抑制效果。在三维建模层面，这个模型完整还原了产品的外部结构特征，

　　包括壳体的圆角细节、接头的螺纹结构、密封垫圈的装配位置，结构工程师在做设备电控柜布局设计时，可以直接调用该模型进行干涉检查，提前预留好安装位置和布线空间，避免实际装配时出现尺寸不匹配、线缆弯折半径不足的问题；做设备BOM统计时，也可以依托该模型的外形尺寸匹配对应的安装固定件，提升整体设计的效率。不同于PCB板载的小型滤波元件，这种带独立金属壳体的滤波器适用于大电流回路的滤波需求，壳体的结构强度更高，抗振动冲击性能更好，能够适配工程机械、车载设备这类存在持续振动的使用场景，接头的锁紧结构可以避免设备运行过程中线缆松脱，保证回路连接的可靠性。在做结构设计时，还需要注意滤波器的安装位置要尽量靠近设备的线缆进出端口，缩短未滤波线缆的长度，避免滤波后的线路再次耦合外界干扰，影响实际的滤波效果，模型中接头的位置布局也为布线设计提供了准确的参考，设计师可以根据接头的朝向提前规划柜内的线缆走向，优化整体的布线布局，减少柜内的线缆交叉，进一步降低线路之间的干扰耦合概率。
