环形铁芯结构电弧电抗器三维设计

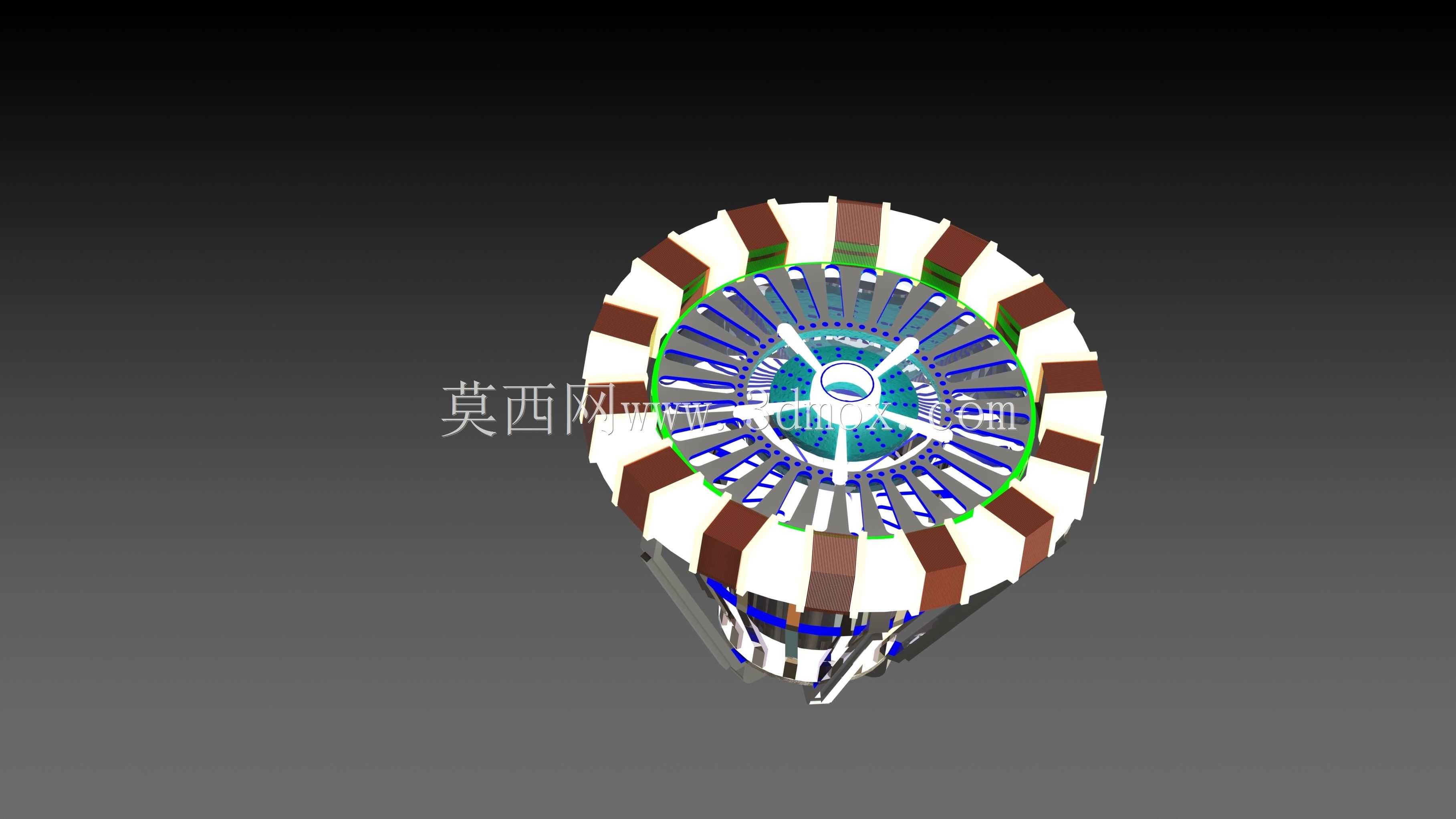

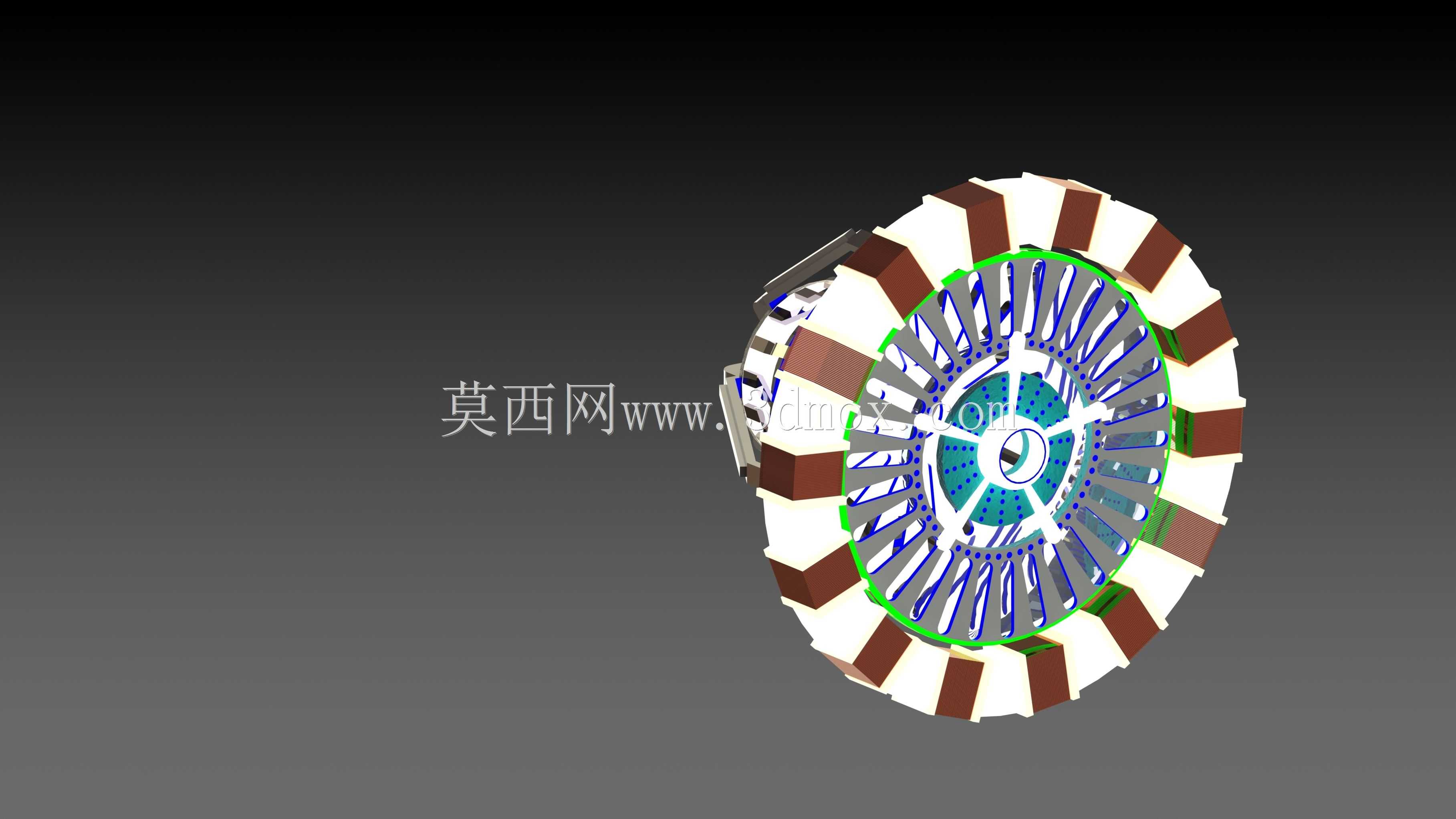

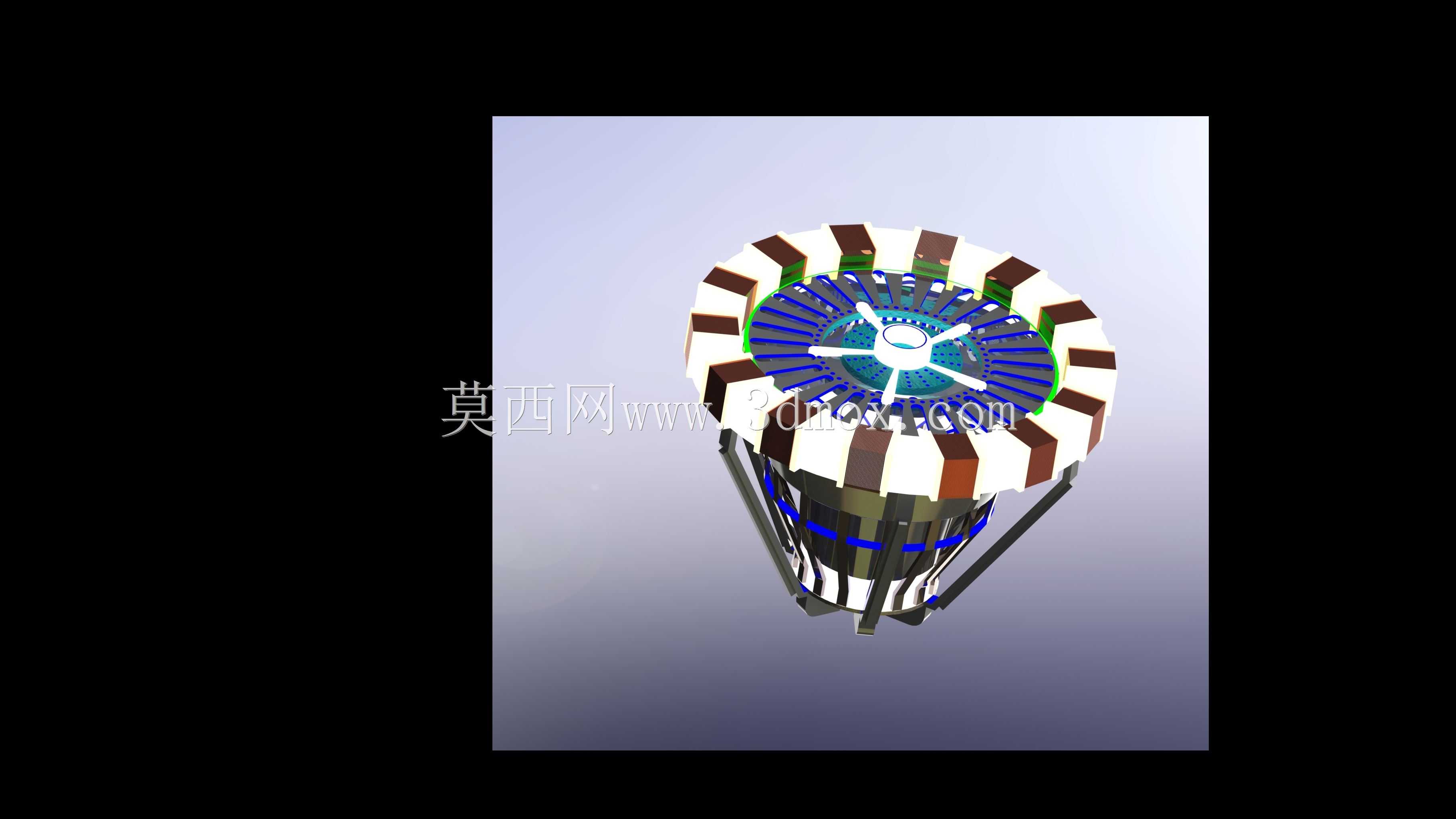

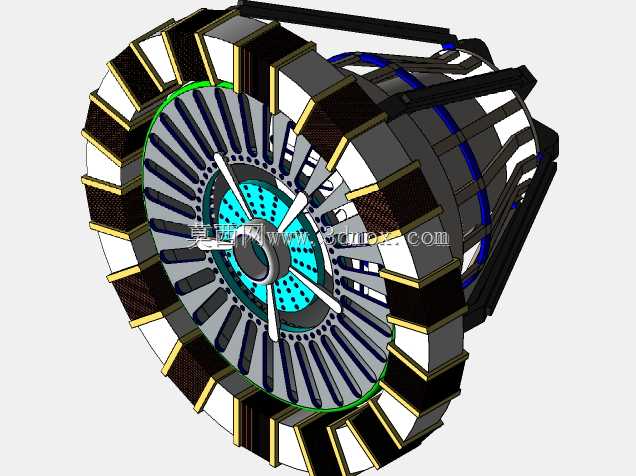

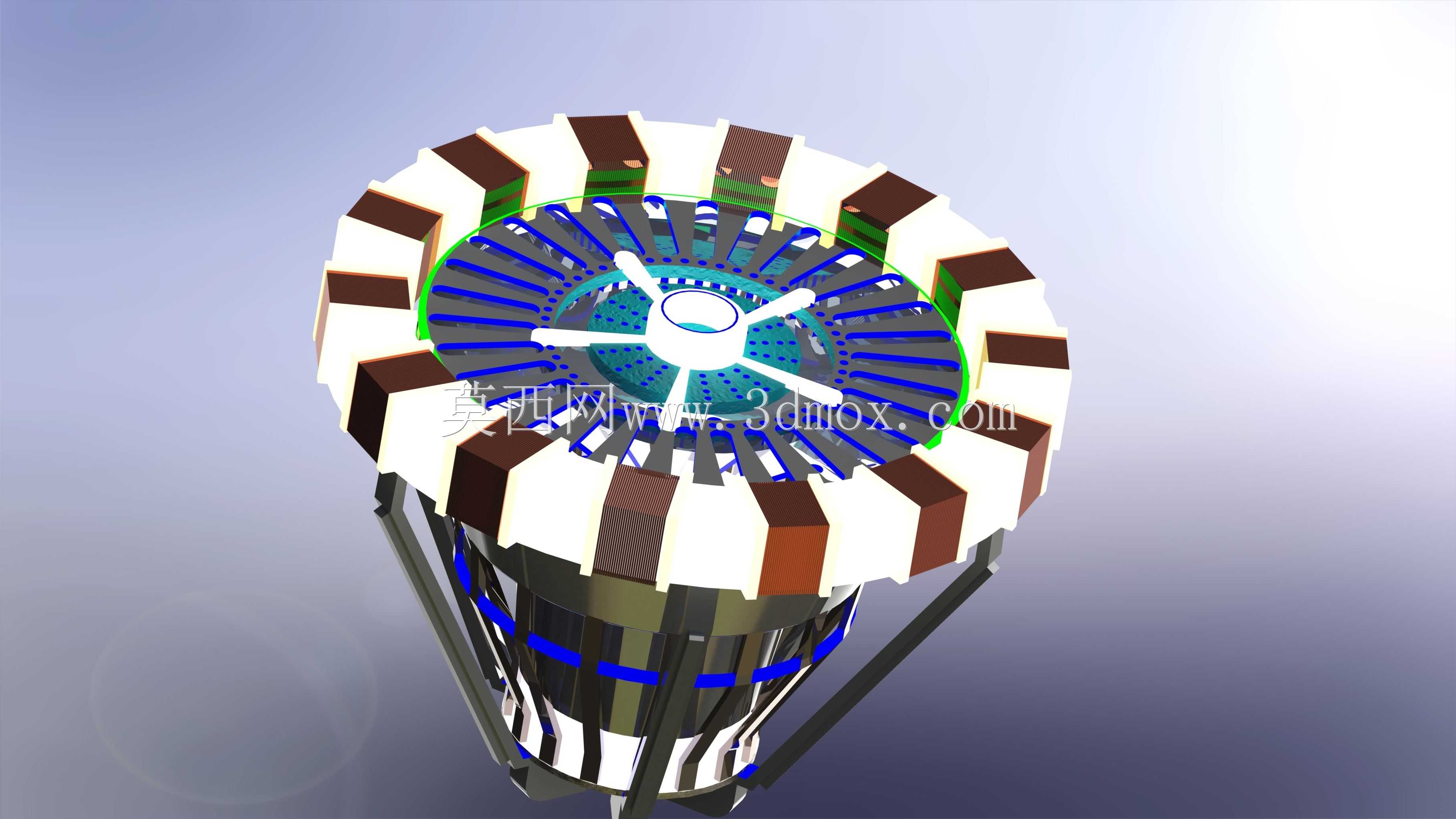

　　在电力系统的中低压配电、工业电弧炉供电、大容量整流逆变回路中，电弧电抗器是抑制电流突变、平抑电弧闪络、限制短路电流峰值的核心磁性元件，其结构设计的合理性直接决定了回路的抗冲击能力与运行稳定性。这款环形结构的电弧电抗器，采用辐向排布的分段式铁芯柱设计，区别于传统叠片式铁芯的矩形磁路，环形闭合磁路的气隙分布更均匀，能有效降低漏磁在周边金属构件中产生的涡流损耗，避免长期运行时结构件局部过热的问题。从结构布局来看，绕组采用分层辐向绕制的设计，每匝导体沿环形铁芯的圆周方向均匀排布，导体之间预留了均匀的散热风道，配合端部的支撑骨架形成贯通的散热通道，在大电流持续运行工况下，绕组产生的热量可以通过风道内的空气对流快速散出，

　　无需额外加装强制风冷组件即可满足额定工况下的温升要求。设计过程中优先考虑了安装边界的适配性，整体采用同轴对称结构，安装基准面设置在铁芯端部的支撑法兰上，法兰上预留的安装孔位采用等节距圆周排布，可适配不同规格的安装支架，安装时无需额外调整同轴度，即可保证磁路中心与安装基准的同轴度误差控制在工程允许范围内，避免因安装偏心导致的磁路不对称、局部磁饱和问题。在功能特性层面，这款电抗器的磁路设计通过分段铁芯的气隙参数匹配，可精准控制额定电感量的线性度，在回路出现突发短路、电弧引燃导致的电流骤升工况下，铁芯不会快速进入深度饱和状态，能持续提供稳定的电抗值限制电流上升率，为后端的保护器件动作预留足够的响应时间，

　　避免大电流冲击损坏回路中的功率半导体器件、变压器等核心设备。绕组端部的绝缘支撑结构采用耐高温绝缘材质，既可以固定绕组的相对位置，避免运行过程中电动力导致绕组位移变形，也能实现绕组与铁芯、安装底座之间的可靠绝缘，满足高压回路的绝缘耐压要求。从实际应用场景出发，这类环形结构的电弧电抗器除了应用在传统的工业电弧冶炼设备中，也可适配大容量储能变流器、光伏并网逆变器的交流输出回路，用来抑制并网电流的谐波分量，平抑电网电压波动对设备的冲击。设计时针对不同应用场景的电感量需求，可通过调整铁芯分段的气隙大小、绕组的匝数来适配不同的额定电流与电抗值要求，整体结构的模块化程度较高，铁芯段、绕组、支撑骨架均可实现标准化拆分，便于生产过程中的绕制、

　　装配与后期维护。在外形尺寸的控制上，环形结构相比同容量的叠片式电抗器，整体体积可缩小15%左右，重量降低约10%，在柜内安装时可以节省宝贵的安装空间，同时对称的结构设计让设备运行时的电磁震动更小，无需额外加装减震组件即可满足柜体的震动噪声要求。磁路的闭合设计也大幅降低了外泄漏磁，避免对柜内其他敏感的测控元件产生电磁干扰，减少设备运行时的电磁兼容问题。绕组的连接端设置在环形结构的侧部，接线端子采用大接触面的铜排结构，可适配大电流回路的接线要求，接线时无需弯折大截面电缆，降低现场接线的施工难度。端部的支撑骨架同时兼顾了绕组的轴向压紧作用，在短路电流产生的巨大轴向电动力作用下，可牢牢固定绕组的轴向位置，避免绕组变形、绝缘破损等故障的发生，提升设备在极端工况下的结构可靠性。
