带引线NTC温度探测传感组件结构设计

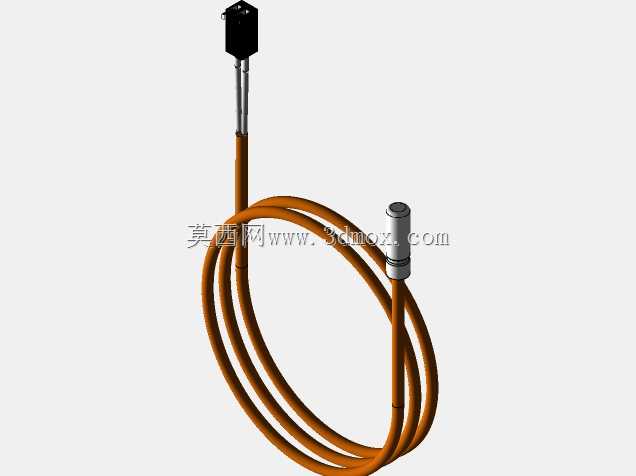

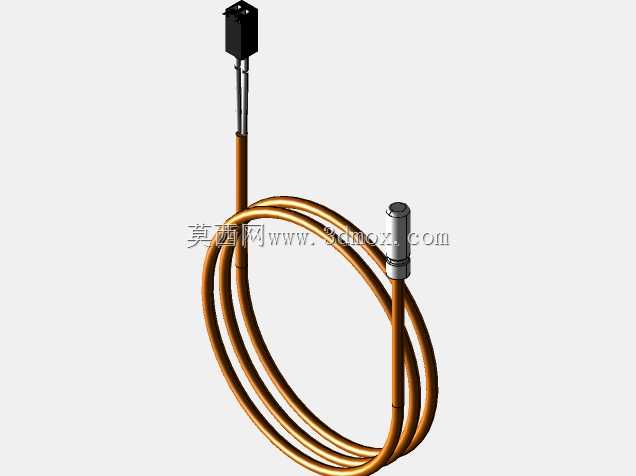

　　在工业温控、家电热管理、新能源设备热监测等场景里，接触式温度采集的可靠性直接决定整套系统的运行安全阈值，这类带柔性引线的NTC温度探测组件，是目前小空间、需避让安装位场景下应用占比极高的测温方案。不同于硬杆式温度传感器的固定安装形态，这款探头采用柔性耐温线缆作为信号传输载体，线缆外层做了耐温耐油的包覆处理，能够在-40℃到125℃的常规工业温区里长期保持绝缘性能不衰减，线缆可根据设备内部的走线空间随意弯折排布，不需要额外预留硬质杆体的直线安装空间，在紧凑的设备腔体里布线时，能有效避开内部的运动部件、油路、电路接插件，不会因为安装空间受限出现探头无法到位的问题。探头的感应端采用金属密封外壳封装，金属外壳的端面做了平整处理，

　　安装时可以和被测部件的表面紧密贴合，减少空气间隙带来的测温误差，金属外壳和线缆的衔接位置做了压接密封处理，能够阻挡常规工况下的水汽、油污渗入感应元件内部，避免NTC芯片因为受潮出现阻值漂移的问题。另一端的接插件采用标准快插结构，接插件外壳做了防呆设计，安装时不需要额外核对针脚定义，直接对准卡槽推入即可完成接线，接插件内部的插针做了镀金处理，在长期有轻微振动的设备上使用时，也能保持接触电阻稳定，不会因为接触不良出现温度信号跳变的问题。从设计逻辑上看，这款探头的结构拆分非常清晰，主要分为感应端封装壳体、NTC热敏芯片、柔性引线组件、末端接插件四个部分，感应端的金属壳体直径控制在常规安装孔的适配尺寸范围内，

　　既可以直接插入预制的安装孔内做浸入式或者插入式测温，也可以通过配套的固定卡件把探头端面压贴在被测物体表面做表面测温，安装方式的适配性很强。在做三维结构设计时，需要重点关注几个边界参数：首先是感应端壳体的长度和直径，要匹配常见的设备安装孔位尺寸，壳体尾部和线缆衔接的位置要做圆滑过渡，避免线缆弯折时在根部出现应力集中，长期弯折导致线缆内部线芯断裂；其次是柔性线缆的弯曲半径，建模时要预留出最小弯曲半径的空间，不能把线缆的弯折角度设置得超过材料允许的极限，否则实际生产出来的线缆会因为弯折过度出现外层包覆层开裂的问题；最后是末端接插件的外围尺寸，要考虑接插件插拔时的手部操作空间，以及接插件和设备上其他接插件之间的安装间距，

　　避免出现插好之后无法拔插、或者和相邻接插件干涉的问题。实际选型应用时，这类探头常被用在注塑机料筒温度监测、工业电机绕组温度检测、新能源电池包模组温度采集、家电设备的热回路温控等场景，不同场景下对线缆长度、感应端壳体尺寸的要求差异较大，这套三维模型把各个部件做了独立参数化建模，调整线缆长度、感应端尺寸时不需要重新绘制整体结构，只需要修改对应部件的参数即可快速衍生出不同规格的探头模型，能大幅缩短同系列产品的设计周期。建模过程中对密封压接位置的结构做了细节还原，压接位置的形变特征、接插件内部的插针排布、线缆外层的纹理都做了对应呈现，不是简化的示意模型，在做设备整体装配时，可以直接把这个探头模型导入装配体，模拟实际布线的弯折状态，提前排查走线过程中可能出现的干涉问题，避免实际生产装配时才发现探头长度不够、或者和内部部件碰撞的问题。另外在结构设计时，感应端内部的NTC芯片和壳体之间填充了导热绝缘材料，这部分的结构虽然在外观上不可见，但建模时也预留了对应的填充空间，能够直观展示内部的封装层次，方便做热传导仿真时设置对应的材料参数，验证不同填充材料下的测温响应速度是否满足使用要求。对于设备结构设计人员来说，这类通用测温组件的模型不需要从零开始绘制，直接调用成熟的结构模型，只需要根据自身设备的安装需求调整对应尺寸参数，就能快速完成整套设备的测温点位布局设计，有效减少重复建模的工作量，同时成熟的结构方案也能降低新设计出问题的概率。
