空调蒸发器换热组件结构设计

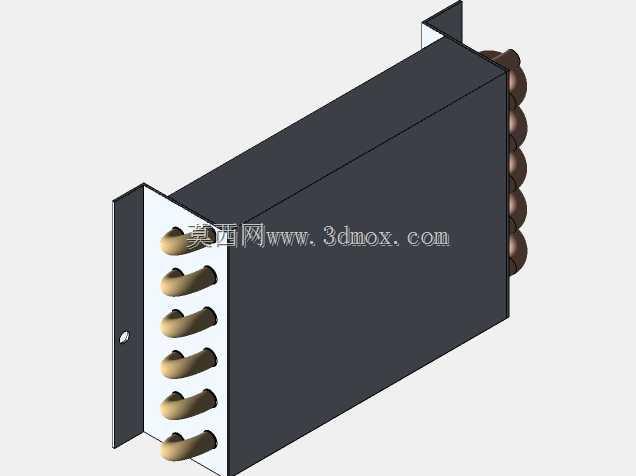

　　在商用及家用制冷空调系统的结构设计环节，蒸发器作为核心换热部件，其结构合理性直接决定整套制冷循环的换热效率与运行稳定性，本次呈现的蒸发器组件结构，针对单元式空调、小型制冷机组的安装场景做了适配优化。从实际应用场景来看，这类蒸发器组件多用于柜式空调、小型工业制冷机、恒温恒湿机组的室内侧换热段，承担冷媒低压汽化吸热、冷却流经翅片表面空气的核心功能，和常规管翅式蒸发器不同，该结构在进出风侧的端板做了折边强化处理，既可以作为安装时的定位基准，也能避免翅片边缘在装配、运输过程中出现磕碰变形，影响通风换热效率。

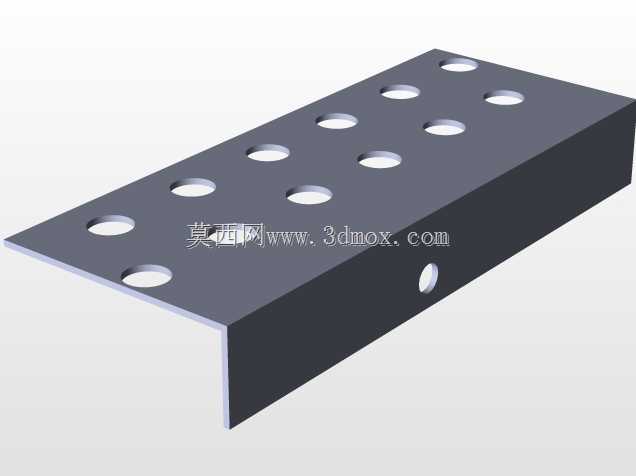

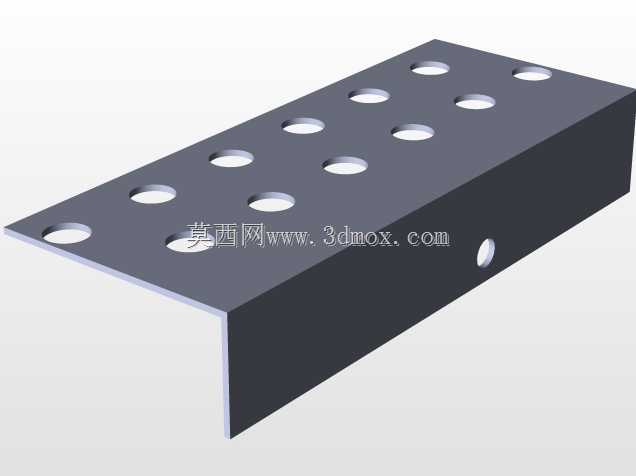

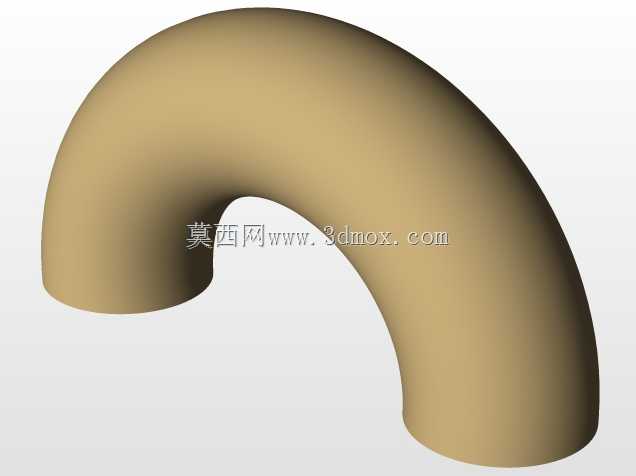

　　从设计思路层面拆解，该组件采用单排弯管搭配平直翅片的结构布局，冷媒管路采用等间距平行排布后做U型弯收尾，管路进出口集中布置在单侧端板上，这种布局一方面可以简化制冷系统的管路焊接工序，减少管路接头数量，降低冷媒泄漏风险，另一方面也能让冷媒在管路内的流动阻力控制在合理区间，适配常规转子式、活塞式压缩机的吸气压力要求。端板上预留的定位小孔，是为了和机组内部的接水盘、风道钣金做螺丝固定，安装时可以直接通过端板折边卡入风道预设的卡槽内，再用紧固件锁死，不需要额外做复杂的定位工装，能有效提升总装环节的作业效率。

　　外形尺寸与安装边界方面，该组件整体呈长方体结构，厚度方向控制在适配常规空调风道的尺寸范围内，不会占用过多机组内部空间，翅片段的长宽尺寸和对应机组的额定制冷量做了匹配，保证流经翅片的空气有足够的换热接触面积，同时风速分布均匀，不会出现局部换热死角。管路伸出端板的长度做了统一限定，既满足和系统毛细管、回气管的焊接操作空间要求，也不会因为管路伸出过长导致和周边钣金、电气部件产生干涉。端板两侧的折边高度经过核算，刚好可以嵌入风道的密封槽内，配合密封海绵就能避免送风出现旁通，保证所有循环空气都能穿过翅片区域完成热交换。

　　功能特性上，该结构的翅片采用开窗式冲型设计，相比普通平翅片能大幅提升空气侧的换热系数，同时管路和翅片采用胀接工艺紧密贴合，减少接触热阻，保证冷媒冷量能快速传递到翅片表面。组件整体做了防腐钝化处理，能适应高湿工况下的长期运行，不会因为凝水附着出现早期锈蚀。在结构强度方面，端板采用镀锌钢板冲压成型，折弯处做了圆角过渡避免应力集中，即使在运输过程中出现一定程度的振动，也不会出现管路变形、翅片倒伏的问题。对于结构设计从业者来说，这类蒸发器组件的建模需要重点关注管路的弯曲半径、翅片间距的参数匹配，以及安装端板的基准面公差设定，既要保证换热性能达标，也要兼顾生产装配的工艺可行性，避免出现设计结构无法落地加工的问题。在设备选型匹配时，需要结合机组的循环风量、蒸发温度、冷媒类型来核对该组件的换热能力是否满足设计要求，同时核对安装边界尺寸是否和机组内部的风道、接水盘、风机位置相匹配，避免出现装配干涉。
