卧式管壳式换热设备结构设计

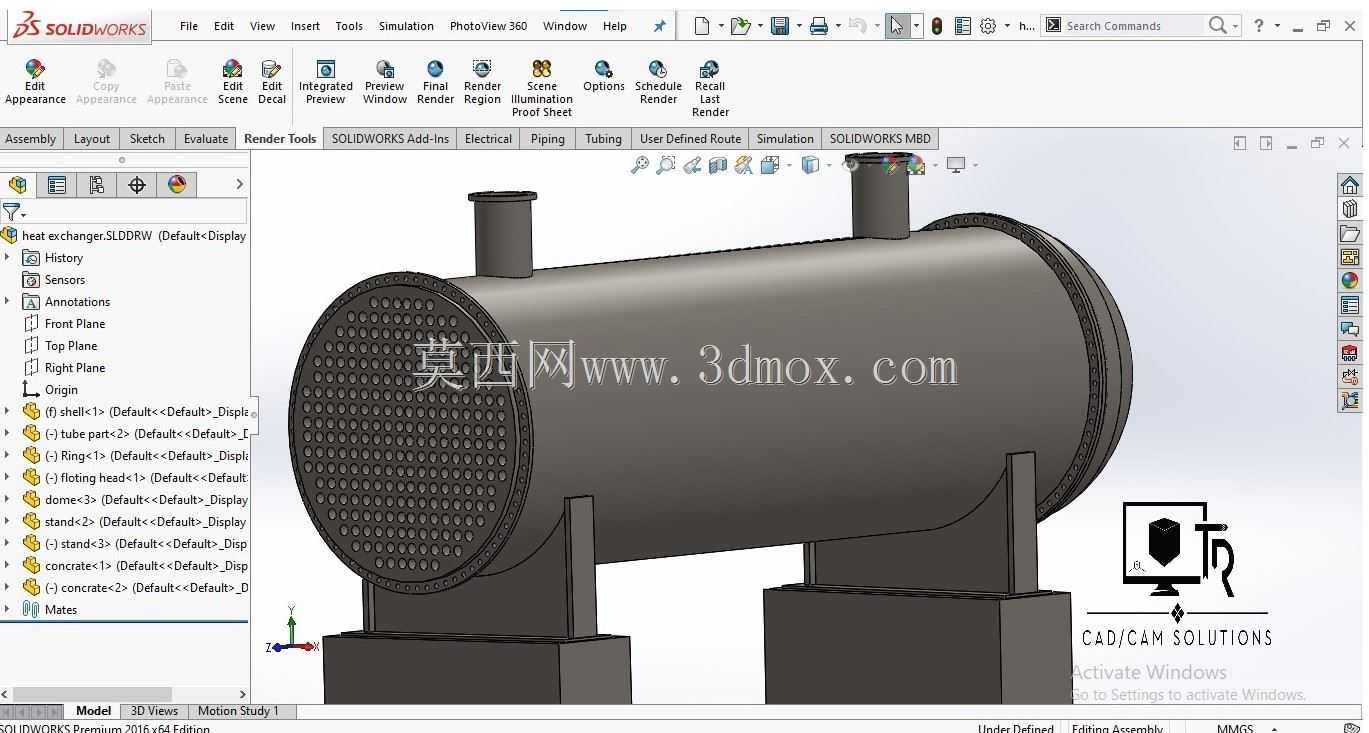

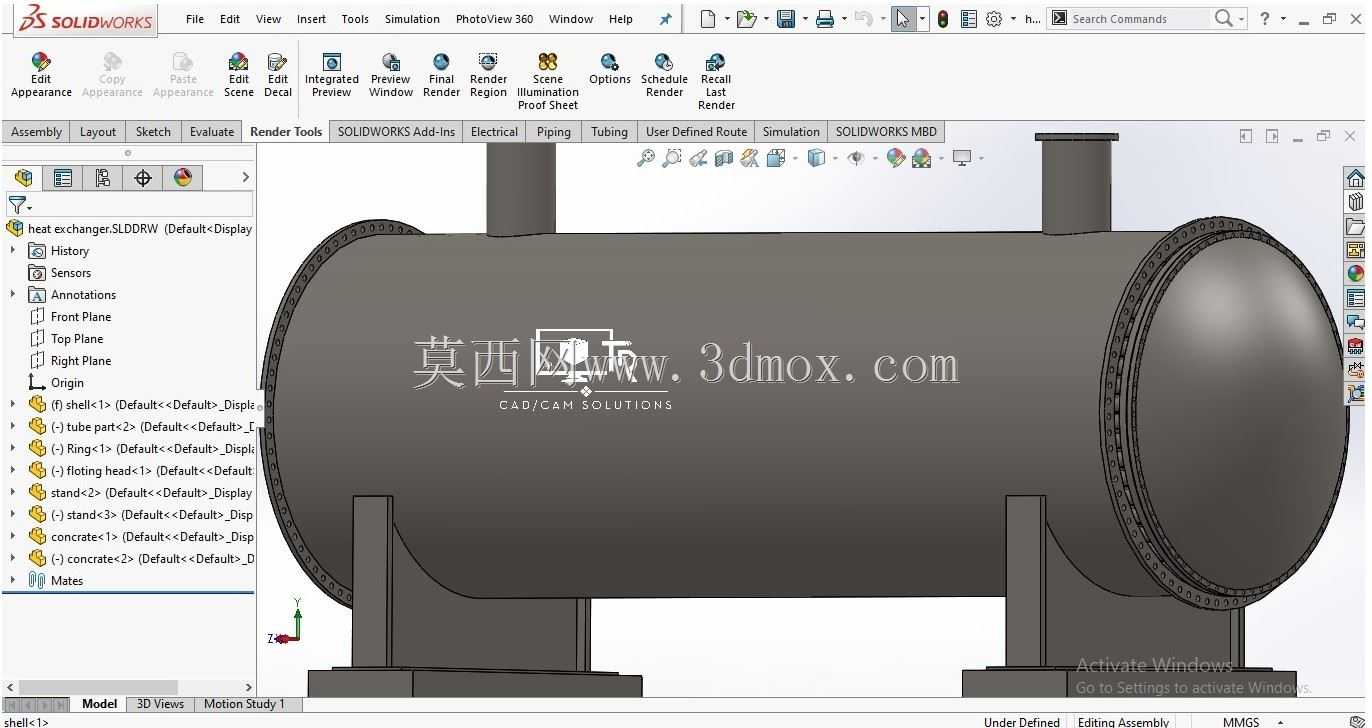

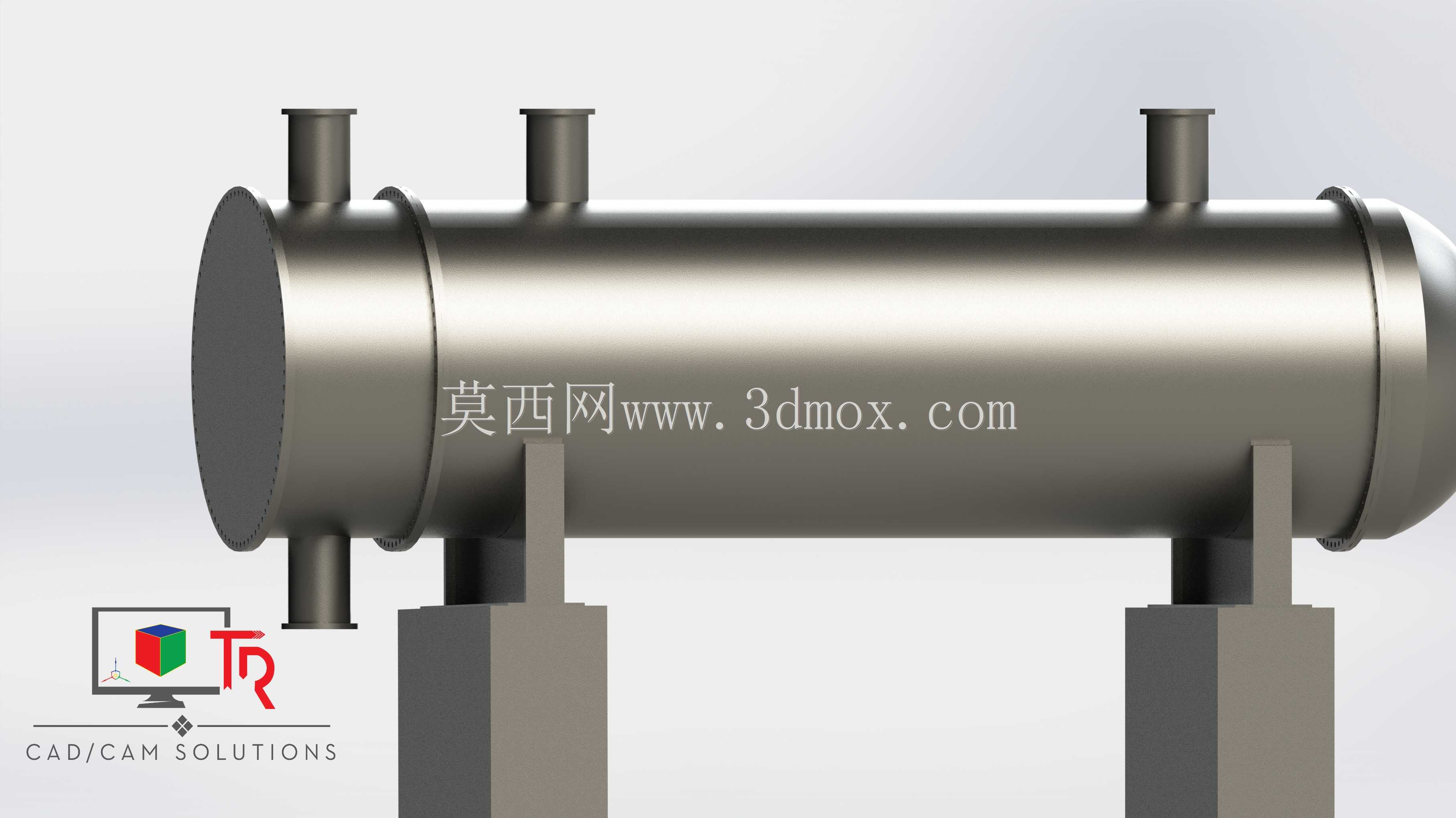

　　在化工生产、暖通空调、动力工程、食品加工等多个工业场景中，管壳式换热器都是承担流体间热量传递的核心设备，这套卧式结构的换热设备模型，完全按照常规工业现场的安装与使用逻辑搭建，可直接用于方案选型阶段的布局校核、结构干涉检查，也能作为同类型设备改型设计的基础参考框架。从现场安装的实际需求出发，该设备采用卧式鞍座支撑结构，两个支撑鞍座的间距经过载荷校核，既保证筒体满液运行时的承重稳定性，也预留了筒体受热膨胀时的微量位移余量，避免热应力集中导致的焊缝开裂问题；筒体顶部均匀布置三个工艺接管，分别对应不同工况下的流体进出口、排气口或者测温测压仪表接口，底部设置的低位接管可作为排液口，方便设备停机检修时排空内部残留介质，所有接管的伸出长度、

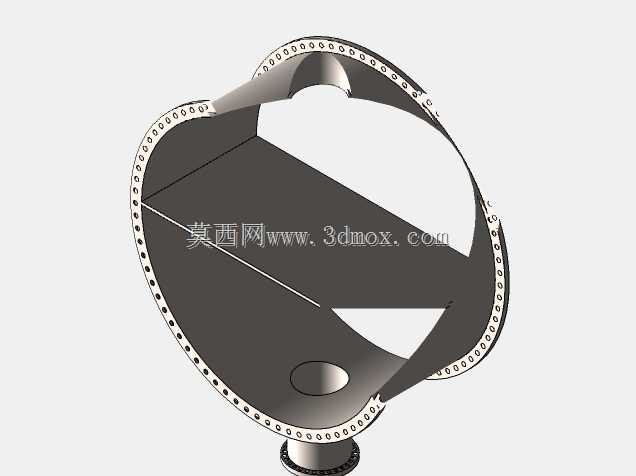

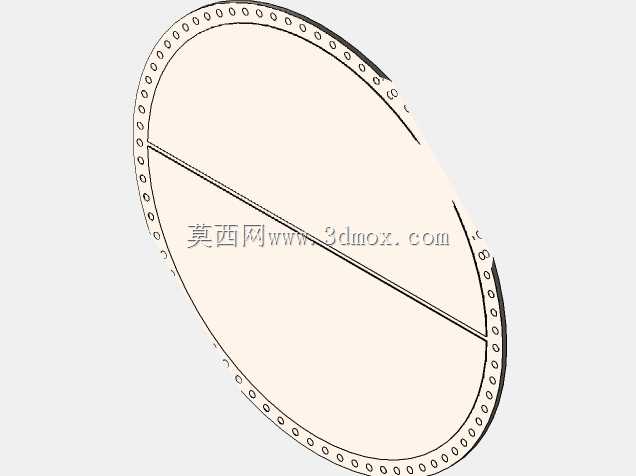

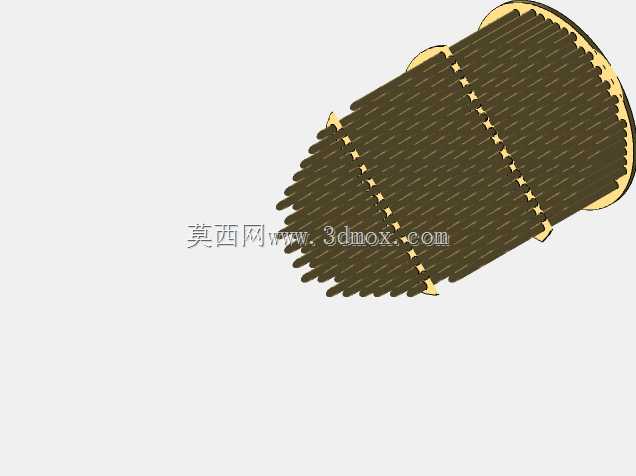

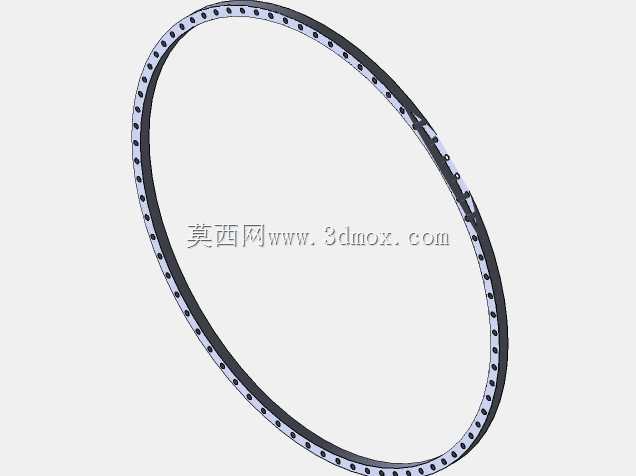

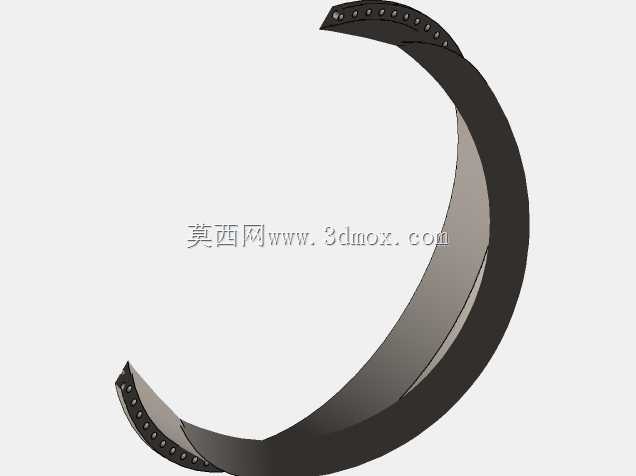

　　法兰连接尺寸都匹配常规工业管道的安装规范，不需要额外调整就能对接现场管线。设备的核心传热区域为筒体内的管束结构，设计时充分考虑了不同流体的物性差异，可根据换热需求调整管程、壳程的流体走向，比如让高温高压、腐蚀性强或者易结垢的流体走管程，这类流体只需要对管程做针对性的防腐、防磨处理，同时管内流速更高，能减少结垢沉积，后期清洗也更方便；壳程则适配黏度大、流量大的换热介质，通过筒体内的折流板引导流体呈错流状态冲刷管束，大幅提升壳程的传热效率，避免流体在筒体内形成流动死区。从结构设计的细节来看，筒体两端采用标准椭圆形封头，相比平盖封头受力更均匀，能承受更高的工作压力，封头与筒体采用法兰连接，拆卸后可以直接抽出管束，方便定期清理管间污垢、

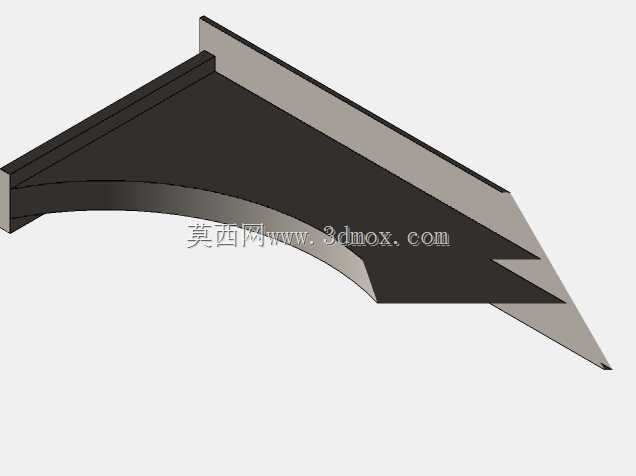

　　更换损坏的换热管；鞍座与筒体之间设置了垫板，避免鞍座直接与筒体焊接造成的局部应力集中，鞍座底部的安装底板预留了地脚螺栓孔，孔位尺寸匹配常规混凝土基础的预埋螺栓间距，安装时不需要额外打孔适配。在实际选型应用中，这类卧式换热器的安装边界需要重点关注：设备两端要预留足够的抽管空间，长度至少要和筒体内部管束长度相当，方便后期检修抽芯；设备上方的接管要预留阀门、仪表的安装操作空间，底部排液口要预留接液、排污的管路空间，鞍座的安装基础要做水平度校核，避免设备倾斜导致壳程流体分布不均，影响换热效率。不同工况下的设计调整逻辑也在模型结构中有所体现，比如用于蒸汽冷凝换热时，可将顶部接管作为蒸汽入口，底部接管作为冷凝水出口，管程走冷却介质，

　　利用蒸汽冷凝的相变潜热实现高效换热；用于液-液换热时，可调整接管的流向配置，让两种流体呈逆流状态流动，获得更高的对数平均温差，提升整体换热效率。整套模型的结构细节完全贴合工程实际，没有冗余的装饰性结构，所有的部件尺寸比例、连接方式都符合压力容器的设计规范，结构设计人员可以直接基于这个框架，根据具体的换热面积、工作压力、介质特性调整筒体直径、换热管数量、接管规格等参数，不需要从零开始搭建基础结构，能大幅缩短方案设计阶段的建模时间，也能避免基础结构设计中容易出现的支撑位置不合理、接管间距不满足安装要求等常见问题。
