COPREL-TF180离心鼓风机结构设计

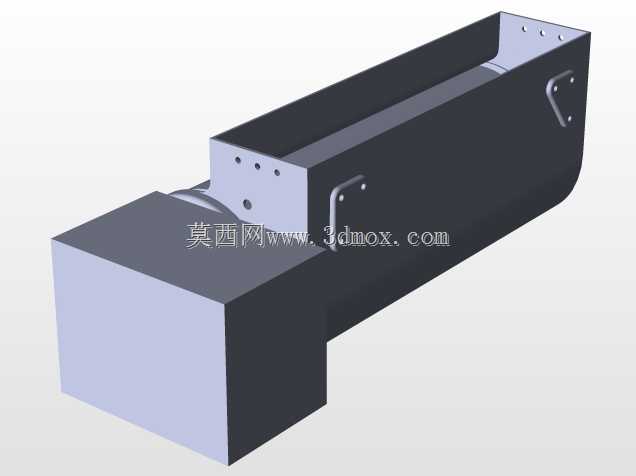

　　这款离心鼓风机的结构设计，首先要匹配工业场景里的通风送风需求，常见于小型设备配套的散热、工艺送风环节，比如小型工业设备的舱体散热、生产线局部工位的正压送风，或是小型除尘系统的前端引风单元，这类场景对风机的安装空间、运行稳定性都有比较具体的要求。从结构设计思路来看，这款风机采用了长条形的蜗壳延伸结构，区别于常规圆形蜗壳的离心风机，这种异形蜗壳的设计是为了适配狭窄安装空间的送风导向需求，出风口做了平直的延伸段，能够直接对接矩形通风管道，不需要额外加装变径转接头，减少了现场安装的配件成本与风阻损耗。进风口端采用了方形的连接法兰结构，法兰面上预留了均匀分布的安装孔位，能够直接与设备的出风口或是过滤单元对接，

　　孔位的间距设计符合常规小型工业设备的安装孔距标准，不需要现场重新打孔适配。机身侧面设计了两个折弯成型的安装支架，支架上预留了固定孔，既可以采用卧式安装固定在设备机架平面上，也可以通过支架调整安装角度，适配不同倾斜角度的安装需求，支架的折弯角度经过受力校核，能够承受风机运行时的振动载荷，避免长期运行出现支架变形、固定松动的问题。从安装边界来看，这款风机的整体外形为长条形结构，横向长度方向的尺寸占比最大，安装时需要预留出蜗壳延伸段的送风空间，进风口端需要预留至少与进风口口径相当的进风空间，避免进风受阻导致风量衰减、运行噪音升高。风机的蜗壳采用分体拼接的结构设计，上半部分的盖板与下半部分的蜗壳主体通过侧边的固定件连接，

　　这种结构方便后期拆解维护叶轮与电机组件，不需要整体拆卸风机的安装固定结构，日常维护时只需要拆开上盖板就可以清理叶轮积尘、检查电机运行状态。叶轮部分采用前倾式离心叶轮设计，匹配小风量高静压的送风需求，能够在管道阻力较大的场景下保持稳定的送风能力，不会因为管道背压升高出现风量骤降的问题，适合对接较长的通风管道或是带有过滤层的送风系统。在细节设计上，蜗壳的内壁做了顺滑的过渡处理，从叶轮腔到出风口延伸段的流道没有明显的折角，能够减少气流在流道内的涡流损耗，降低运行时的气动噪音，出风口的端面做了平面度处理，对接风管时能够保证密封面贴合，减少漏风损失。电机与叶轮的连接采用直联结构，没有额外的传动部件，既减少了传动损耗，也降低了后期维护的工作量，

　　直联结构的同轴度在装配时经过校准，能够减少运行时的径向跳动，降低振动幅度，延长轴承的使用寿命。这款风机的结构设计没有冗余的装饰性部件，所有结构特征都服务于安装适配、性能稳定与维护便捷性，针对小型工业配套场景的安装痛点做了针对性的优化，比如异形蜗壳适配狭窄空间、自带安装支架减少配套配件、分体式蜗壳方便维护，这些设计点都能够帮助结构设计人员在做设备配套选型时，减少额外的适配设计工作量，直接将风机模型导入装配体中就可以完成安装位的匹配校核，不需要再对风机结构做二次修改。在做整机装配校核时，需要注意风机运行时的振动传递问题，安装固定位可以预留减震垫的安装空间，避免风机振动传递到整机机架上引发共振，同时要注意进风口周边不要布置发热量大的部件，避免吸入高温空气降低散热送风的效果，出风口的对接管道要做可靠固定，避免长期受气流冲击出现管道松动的问题。
