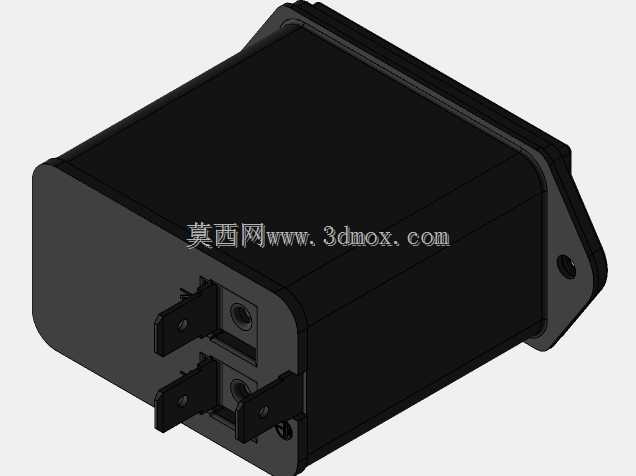

外螺纹C14面板式IEC电源滤波器

　　在工业控制设备、精密测试仪器、医疗电子装置的电气回路设计中，电源输入端的电磁干扰抑制是保障设备稳定运行的关键环节，这类带外螺纹C14接口的IEC滤波器，正是针对面板嵌入式安装场景开发的进线端滤波元件，直接承担着阻隔电网侧传导干扰侵入设备内部、同时抑制设备自身产生的电磁噪声反向馈入公用电网的双重作用。不同于普通引线式滤波器需要额外配置进线插座的安装方式，这款产品将IEC C14输入接口与滤波电路本体整合为一体化结构，外螺纹结构搭配配套的锁紧螺母即可直接固定在设备机柜的面板开孔处，无需额外设计插座安装支架，能大幅简化电气装配的工序，减少柜内的接线节点，降低线路连接带来的接触电阻与干扰耦合风险。从结构设计逻辑来看，

　　产品采用封闭的金属外壳作为屏蔽腔体，外壳边缘带一体式安装法兰，法兰上预留的固定孔可配合螺丝实现辅助定位，避免长期使用过程中因设备振动导致螺母松动、接口移位；输出端采用6.3x0.8mm规格的快速连接端子，属于行业通用的插片式接线规格，无需焊接操作，装配时直接将对应规格的插簧端子压接在导线上后插接到位即可，接线效率远高于螺丝锁紧式端子，同时能保证稳定的接触压力，避免大电流工况下的端子发热问题。产品的额定工作参数为10A、250V交流，适配绝大多数单相供电的工业电子设备、小型自动化装置、台式测试仪器的供电容量需求，内部滤波电路采用共模电感、X电容、Y电容的典型两级滤波架构，金属外壳与内部电路的接地端直接连通，

　　安装时通过面板法兰与设备机柜的金属壳体实现可靠接地，可有效滤除150kHz到30MHz频段范围内的共模与差模传导干扰，满足工业级设备的电磁兼容设计要求。在安装边界尺寸上，产品本体为方正的盒式结构，面板安装部位的外螺纹适配行业通用的C14插座开孔尺寸，安装法兰突出本体的尺寸可覆盖面板开孔的边缘间隙，实现安装后的缝隙遮蔽，本体伸入机柜内部的深度经过优化，不会与柜内靠近进线侧布置的断路器、开关电源等元件产生空间干涉；输出端的插片端子采用分层错位布置，相邻端子之间预留了足够的电气间隙与爬电距离，即使接线时插簧端子的绝缘护套存在轻微偏差，也不会引发极间短路问题，端子的排布方向与设备常规进线走线方向匹配，

　　接线后导线可自然顺向延伸至柜内的配电端子排，无需过度弯折导线，减少导线绝缘层受损的风险。在实际选型应用中，这类一体化滤波器尤其适合紧凑型设备的电气设计，比如小型台式工业控制终端、桌面型3D打印设备、实验室精密分析仪器、小型医疗检测装置这类设备内部空间紧张、面板布局紧凑的场景，既可以节省单独安装IEC插座与滤波器的空间，又能缩短进线端到滤波电路的接线长度，避免未经过滤波的进线段在柜内产生干扰辐射；在进行三维结构布局时，需要注意在面板开孔位置预留足够的螺母锁紧操作空间，尤其是设备内侧靠近安装位的区域，要预留出手指或者锁紧工具的操作余量，同时要保证滤波器外壳与设备金属机柜的接触电阻足够小，避免接地不良导致滤波效果下降；输出端的快速端子插接完成后，建议额外增加线扎固定导线，避免设备运输、移动过程中导线受拉扯导致端子松脱。不同于分体式的插座加滤波器的组合方案，这款一体化结构的滤波器在出厂时已经完成了内部接口与滤波电路的连接，内部接线的载流量、绝缘强度、抗干扰性能都经过统一验证，无需设计人员再对插座与滤波器之间的接线进行载流校核、绝缘测试，能有效缩短产品的电气设计验证周期，减少生产环节的装配出错概率。在进行整机的电磁兼容测试时，这类一体化滤波器的金属外壳可以实现接口处的连续屏蔽，不会像分体安装方案那样在插座与滤波器之间的连接导线上产生干扰泄漏，更容易通过传导发射、传导抗扰度类的EMC测试项目。
