壁挂式温湿度变送检测装置结构设计

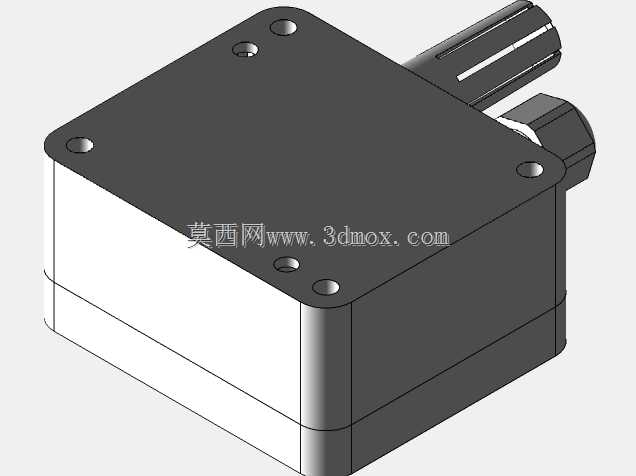

　　在工业现场环境参数采集体系里，温湿度是绝大多数生产场景都需要持续监测的核心指标，从精密电子组装车间的恒温恒湿管控，到仓储物流环节的货品存储环境保障，再到暖通空调系统的运行状态反馈，都需要稳定可靠的现场传感变送单元完成数据采集与信号转换，这款壁挂式温湿度变送装置正是针对这类通用工业场景设计的现场检测部件。从结构设计逻辑来看，这款装置采用了方正的薄型壳体方案，壳体四个边角做了圆弧过渡处理，既避免了尖锐边角在安装维护过程中造成磕碰损伤，也能在紧凑安装空间里减少与周边管线、结构件的干涉。壳体四角预留了沉头安装孔位，适配常规的自攻螺丝或膨胀螺栓固定，安装时可以直接将装置贴合在墙面、设备侧壁、支架平面等平整安装面上，

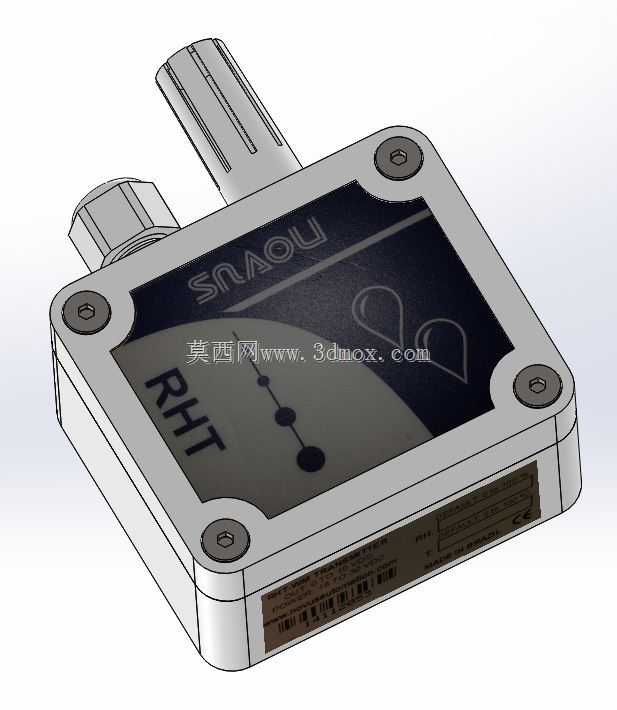

　　沉头孔的设计能让固定螺丝头部完全没入壳体表面，不会突出形成额外的干涉点，也能让装置整体外观更整洁。壳体上方伸出的两个传感探头接口，分别对应温湿度检测的传感单元延伸与线缆走线通道，其中一个接口用于伸出内置的温湿度传感元件，让检测元件直接接触被测环境空气，避免壳体封闭结构影响检测响应速度与数据准确性，另一个接口用于走信号输出线缆，支持将采集转换后的标准工业信号传输到后端的PLC、数采仪表或者控制系统中，两个接口都采用了快插式的格兰头结构，既可以固定线缆、探头的位置，也能达到基础的防尘防水效果，适配多数常规工业现场的防护需求。壳体正面的标识区域做了分区设计，上方的品牌标识区采用深色覆膜处理，既可以印刷产品型号、品牌信息，

　　也能遮挡内部的电路板走线，避免内部结构直接外露，下方的型号标识区清晰标注产品系列代号，方便现场运维人员快速识别设备型号，壳体侧面预留了标签粘贴区域，可以粘贴设备校准信息、点位编号、接线说明等运维标识，方便后期的设备维护与点位管理。从安装边界来看，这款装置的整体厚度控制在较薄的区间，即使安装在通行通道旁的墙面上，也不会因为突出过多影响人员通行，整体外形尺寸适配常规的电气安装箱旁侧、设备立柱侧面等狭小安装位置，不需要额外预留过大的操作空间，日常维护时只需要打开壳体上盖就可以完成内部电路板的校准、接线调整等操作，不需要将整个装置从安装面拆卸下来，大幅降低了现场运维的工作量。在功能设计上，

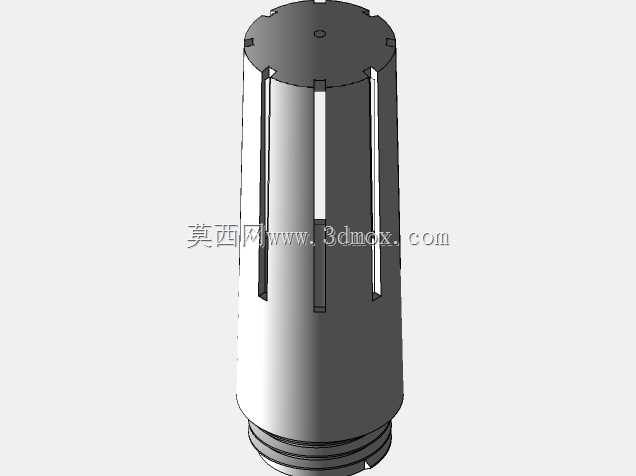

　　这款装置将传感检测单元与信号变送单元集成在同一个壳体内，不需要额外配置独立的变送模块，现场布线时只需要敷设一根信号线缆就可以完成供电与信号传输，大幅减少了现场布线的工作量，也降低了多模块连接带来的故障点。壳体的密封结构采用了周向的密封槽设计，装配时在槽内嵌入密封胶条，就可以让上下壳体结合面达到可靠的密封效果，阻挡现场的粉尘、潮气进入壳体内部，保护内部的电路板与传感元件不受环境侵蚀，延长设备在复杂工业现场的使用寿命。探头伸出的结构设计也考虑了检测准确性的需求，传感探头伸出壳体一定长度，避免壳体本身的温度传导影响检测精度，比如当壳体被安装在有阳光直射或者靠近热源的位置时，伸出的探头可以更好地接触环境空气，减少壳体本身温度对检测结果的干扰。在实际选型应用中，这类装置可以覆盖绝大多数常规工业环境的温湿度监测需求，不管是生产车间的环境参数采集，还是仓储库房的温湿度超限报警触发，亦或是暖通系统的回风参数检测，都可以通过这类集成式变送装置完成前端数据采集，不需要额外搭配复杂的辅助安装结构，直接壁挂固定就可以投入使用，结构设计上充分考虑了现场安装、运维、防护等多维度的实际需求，没有冗余的复杂结构，所有结构设计都服务于现场使用的实用性需求。
