格罗夫旋转角度传感装置结构设计

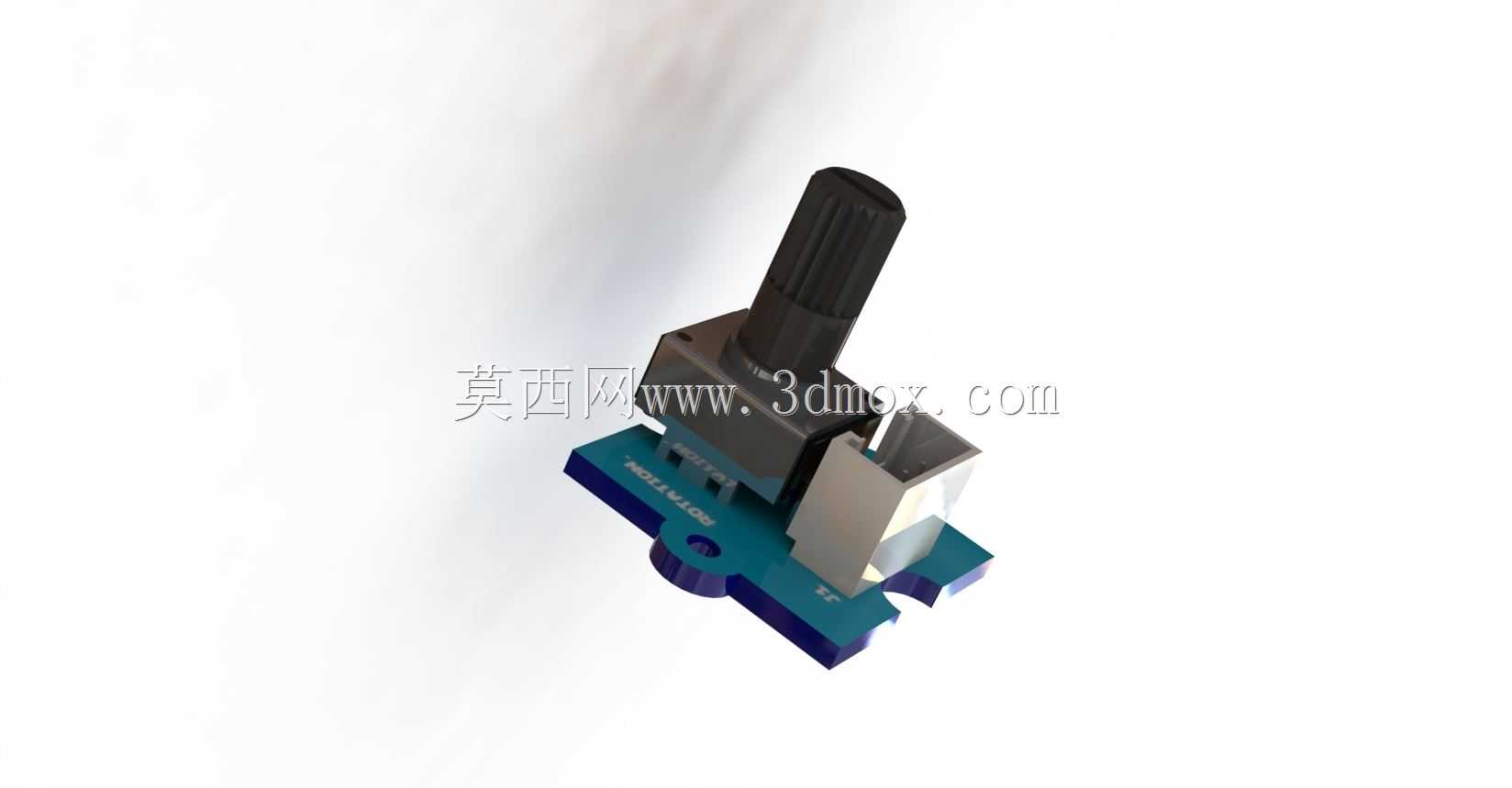

　　在工业自动化控制、小型实验装置搭建、教学实训平台开发等场景中，旋转角度的精准采集是实现闭环控制、动作反馈、位置校准的核心环节，这类小型旋转角度传感装置常被集成在舵机调试台、小型机械臂关节、旋钮式人机交互面板、物料分拣工位的摆杆位置检测单元中，用来实时输出旋转轴的角位移信号，为控制系统提供可靠的位置反馈依据。从结构设计来看，该传感装置采用模块化集成思路，将旋转电位器核心、信号处理电路板、安装基座整合为一体式结构，顶部的带防滑纹旋钮直接与内部电位器转轴连接，旋钮表面的竖向防滑槽可保证手动调节时的摩擦力充足，避免操作打滑，旋钮下方的轴套部分做了限位台阶设计，既可以限制旋钮的下压行程，也能防止灰尘、细小碎屑从转轴缝隙进入内部电位器腔体，

　　提升长期使用的可靠性。底部的安装基座采用带定位缺口的板式结构，基座上预留了两个对称的安装孔位，安装孔的位置与常用的格罗夫系列模块安装孔距完全匹配，可直接通过M2螺丝固定在标准铝型材框架、PCB安装板或者3D打印的实训支架上，基座边缘的两个定位凸台可在安装时快速卡入对应安装位的卡槽中，无需反复调整对位，大幅提升装配效率。装置侧面的金属接插端为标准信号输出接口，可直接对接配套的信号连接线，无需额外焊接接线，接口的引脚定义遵循通用模拟量传感模块标准，分别对应电源正、信号输出、电源地三个引脚，可直接兼容主流的开源控制板、小型PLC模拟量输入模块，接线时无需额外查阅复杂的引脚定义手册，降低现场接线的出错概率。从功能实现逻辑来看，

　　该装置通过内部的旋转电位器将转轴的角位移转化为线性变化的电阻值，再经由板载的信号处理电路转化为标准的模拟电压信号输出，旋转全程的输出信号线性度经过调校，在0到300度左右的有效旋转行程内，信号输出偏差控制在常规工业应用可接受的范围内，可满足大部分非超高精度要求的角度检测场景。设计过程中充分考虑了实训场景与小型设备的使用需求，整体结构没有采用复杂的密封外壳，而是在保证核心元件防护的前提下尽可能压缩整体体积，装置的总高度控制在较低范围内，安装后不会占用过多的垂直空间，适合在空间紧凑的小型设备内部安装使用。基座的蓝色PCB板边缘做了圆角处理，避免安装时划伤操作人员的手部，板载的元件布局经过优化，电位器核心与接插件之间的走线距离最短，

　　减少信号传输过程中的干扰，板上预留的丝印标识可清晰标注引脚定义与模块参数，即使在没有说明书的情况下，现场调试人员也能快速完成接线与调试。在实际选型使用时，需要注意该装置的有效旋转行程并非整周360度，安装时要避免超行程旋转损坏内部电位器结构，转轴的径向负载也有明确限制，不可将该装置直接作为传动承载部件使用，仅可用于角度检测反馈，若需要检测带负载的转轴角度，需要额外加装传动隔离结构，避免外力直接作用在传感装置的转轴上。在教学实训场景中，该装置常被用来作为模拟量输入的典型教学案例，学员可通过旋转旋钮观察信号输出的变化，理解模拟量传感的基本原理，也可将其搭配舵机、小型直流电机组成角度闭环控制系统，完成PID调节的相关实验；在小型非标设备中，该装置可用来检测手动调节旋钮的位置，或者检测摆杆、翻板等部件的旋转角度，为设备的动作逻辑提供位置判断依据，相比光电式角度编码器，这类电位器式角度传感装置结构简单、成本更低、接线调试难度更小，适合对检测精度要求不是极高的民用、教学、小型自动化场景。
