模块化多联TC水过滤管路集成装置

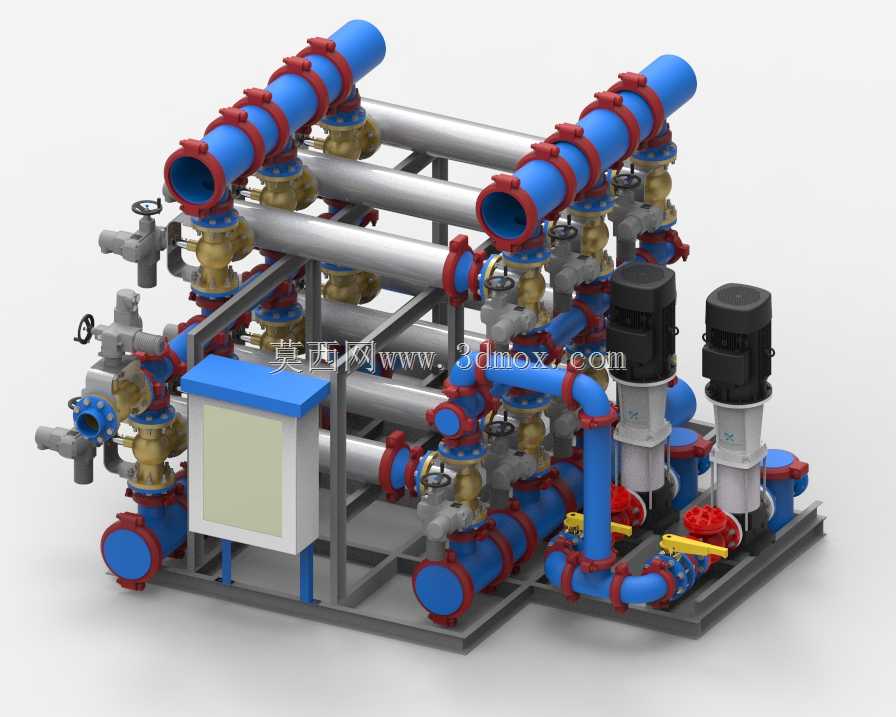

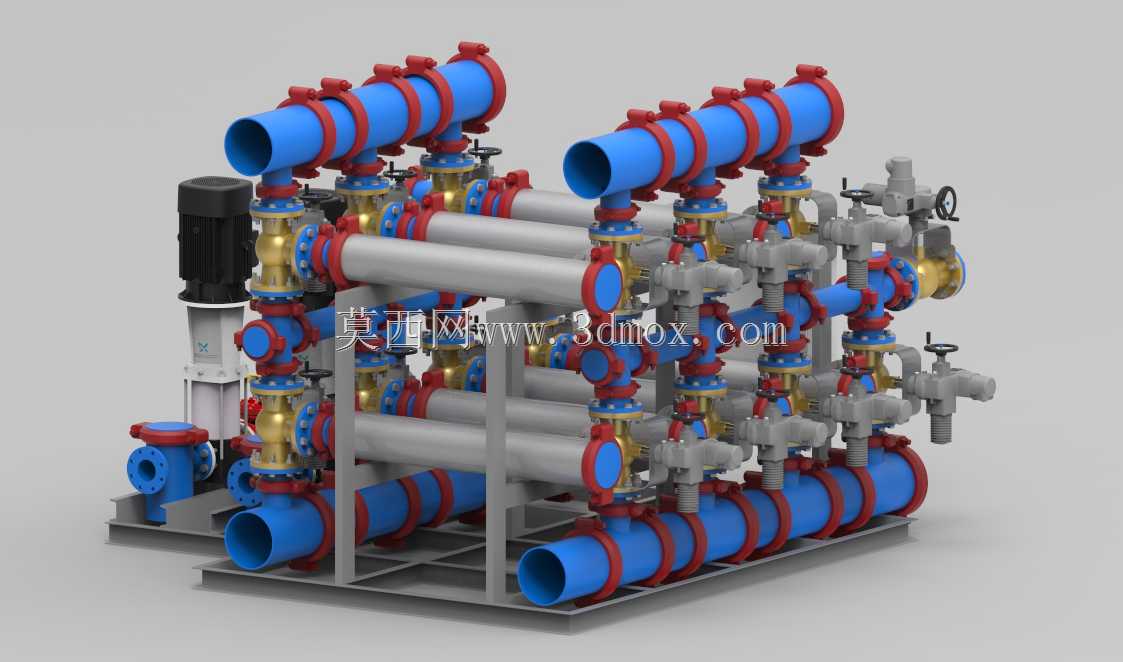

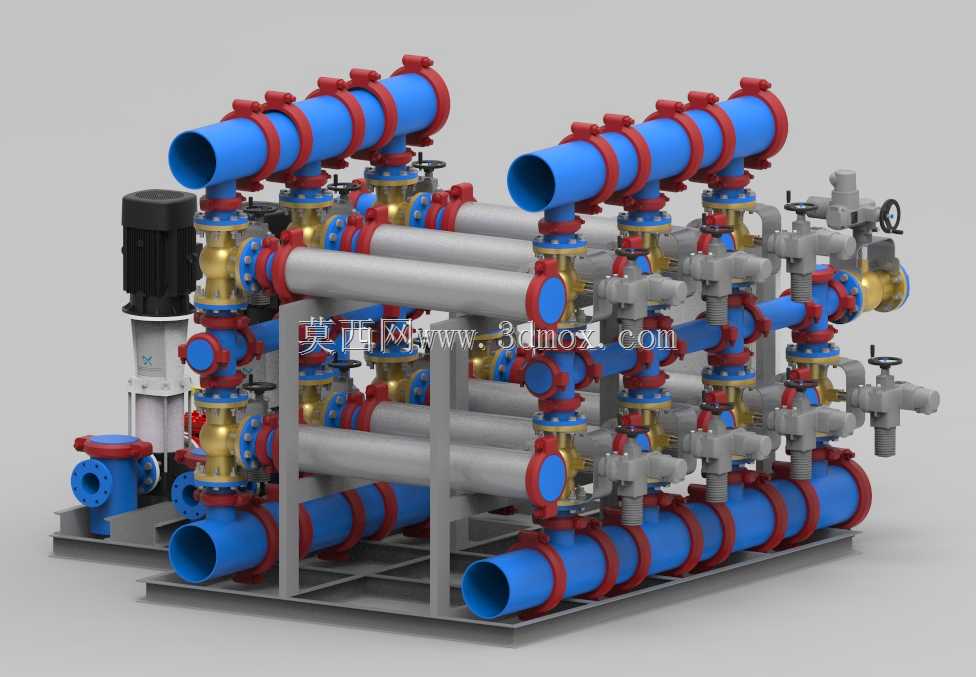

　　这套集成式水过滤装置，核心采用TC过滤技术路线，颗粒截留精度可达10微米级别，额定过滤能力3150USPM，适配PLC控制系统实现全自动化运行，主要面向工业循环水、市政供水预处理、生产工艺水净化等场景，可作为独立过滤单元接入现有管路系统，也可多组并联扩容应对大流量处理需求。从结构设计来看，装置采用撬装式集成布局，所有管路、阀件、过滤单元、动力组件均集成在统一的钢制焊接机架上，机架底部预留标准地脚安装孔位，安装时无需现场大规模拼接管路，仅需对接进出水主管道即可完成部署，大幅缩减现场施工周期。管路布局采用上下双层对称排布设计，进出水主管道选用大口径蓝色涂塑钢管，法兰连接处采用红色卡箍式快接结构，既保证管路连接的密封可靠性，

　　也便于后期检修时快速拆解单段管路，无需整体拆卸管组。每一组过滤支路都配置独立的黄铜阀体、手动截止阀与压力检测接口，可单独切断单支路进行滤芯更换或检修，不影响其他支路正常运行，避免单支路故障导致整套系统停机。装置左侧集成立式离心增压泵，泵体进出口配置软连接与法兰对接结构，可根据实际进水压力工况选配不同扬程的泵型，适配不同进水压力的现场场景。阀组部分采用手动球阀与自动控制阀组合配置，自动阀可对接PLC控制系统，根据进出水压差自动触发反冲洗流程，无需人工值守操作，反冲洗时可逐支路进行，保证过滤过程连续不中断。从安装边界来看，整套装置的宽度控制在常规工业通道可通行的尺寸范围内，机架底部预留叉车孔位，便于车间内转运与现场就位，

　　顶部管路最高点预留排气阀接口，可在系统初次注水时排出管内空气，避免气阻影响过滤效率。设计过程中充分考虑管路应力变形问题，长距离直管段每隔固定间距设置管卡与机架连接，避免通水后管路水锤震动导致连接处渗漏，阀件操作位置均预留足够的手动操作空间，操作人员无需探身即可完成阀门启闭操作。过滤单元采用模块化滤芯设计，滤芯更换时仅需拆卸对应支路的快接卡箍即可抽出滤芯，无需拆卸周边管路，大幅降低后期维护的工作量。整套装置的管路流向经过优化，进水端从下部主管道分配至各过滤支路，经过滤后从上部主管道汇集流出，流道无急弯死角，避免管路内积渣导致的流阻增大问题，进出水主管道端部预留标准法兰接口，可直接对接不同管径的现场管路，适配性较强。

　　在工业循环冷却水场景中，该装置可有效拦截水中的泥沙、锈蚀残渣、悬浮颗粒物，避免杂质进入换热设备造成流道堵塞，延长换热设备的清洗周期与使用寿命；在工艺水净化场景中，可作为前置预处理单元，为后续精过滤设备分担处理负荷，降低精滤滤芯的更换频率。装置的机架采用型钢焊接成型，表面做防锈喷涂处理，可适配车间潮湿、多粉尘的安装环境，所有金属管路与阀件的连接部位均做密封处理，避免运行过程中出现滴漏问题。
