咖啡机用微型电磁柱塞泵结构设计

　　这款微型电磁驱动柱塞泵，是小流量流体增压输送场景里的常用核心部件，最常见的应用就是家用及商用半自动咖啡机的水路增压环节，也可在小型蒸汽清洁设备、手持挂烫机、医用雾化给药设备、小型园林喷淋装置里承担流体加压输送的功能。从实际使用场景来看，这类泵不需要搭配额外的驱动电机，依靠电磁线圈得电后产生的交变磁场，带动内部柱塞做高频往复运动，就能完成流体的吸入与增压排出，整体结构紧凑，不需要复杂的传动链路，在安装空间局促的小型家电、便携设备里适配性极强。

　　从结构设计思路来看，这款泵的整体布局采用电磁驱动段与流体输送段同轴排布的方案，尾部的电磁组件部分做了安装固定挂耳的一体化设计，挂耳上预留的标准安装孔位，可以直接通过螺丝将泵体固定在设备的内部安装支架上，不需要额外设计定制转接固定件，能有效降低整机的装配复杂度。流体进出端采用阶梯式宝塔接头结构，接头处的多道环形凸棱可以和柔性输水软管紧密贴合，配合喉箍锁紧后能承受15bar以上的工作压力不脱漏、不渗液，完全满足咖啡机萃取环节需要的9-12bar稳定输出压力要求。

　　在功能特性上，这款泵的内部柱塞配合高精度的单向阀组结构，吸入端与排出端的单向阀采用耐流体腐蚀的硬质密封材质，在柱塞高频往复运动时可以快速完成启闭动作，避免流体倒流，保证输出压力的稳定性。电磁线圈部分做了绝缘封装处理，能适应设备内部高湿度的工作环境，避免长期使用后出现绝缘失效的问题。泵体的金属外壳部分既承担电磁磁路的导磁功能，也能将线圈工作产生的热量快速散发到周围空气中，避免长时间连续工作时线圈温升过高导致的性能衰减。

　　从安装边界尺寸来看，这款泵的整体轴向长度控制在70mm以内，主体段最大外径不超过35mm，尾部固定挂耳的安装孔中心距为标准的32mm，进出水接头的外径适配常规的6mm内径输水软管，安装时只需要预留出轴向10mm的软管装配操作空间，径向预留5mm的散热间隙即可，不会占用过多的设备内部空间。在实际选型适配时，需要注意这款泵的适用流体为常温清水或弱腐蚀性水溶液，不能输送含有大颗粒杂质的流体，否则会造成单向阀密封面磨损，导致压力不足、回流等故障；如果用于输送高温流体，需要确认内部密封件的耐温等级是否匹配工况，避免密封件过早老化失效。

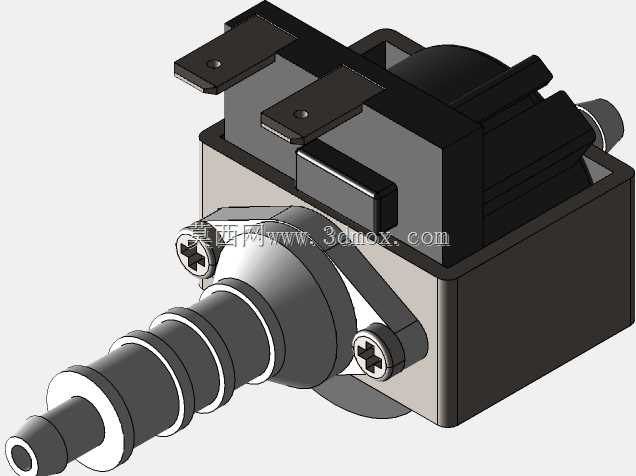

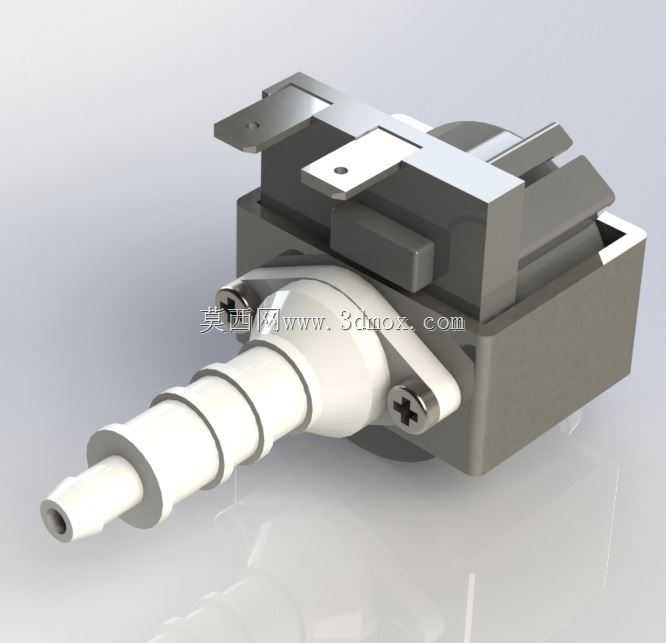

　　在三维建模过程中，这类泵的结构重点需要还原电磁组件与柱塞腔的同轴度公差，固定挂耳的安装孔位需要和行业通用的安装尺寸保持一致，宝塔接头的环形凸棱尺寸要符合软管密封的设计规范，同时要预留出接线端子的安装空间，保证电气接线的操作空间不会和周边结构件产生干涉。模型还原的细节还包括泵体外壳的固定螺丝位置、壳体的合模缝位置、接头处的脱模斜度等实际生产中的工艺特征，能直接用于设备整机的装配干涉检查、安装支架的配套设计，也可以作为小型流体设备选型阶段的结构参考，帮助设计人员快速完成整机的水路布局规划，减少前期选型阶段的实物测绘工作量。
