德普拉格347-318-31L气动执行组件结构

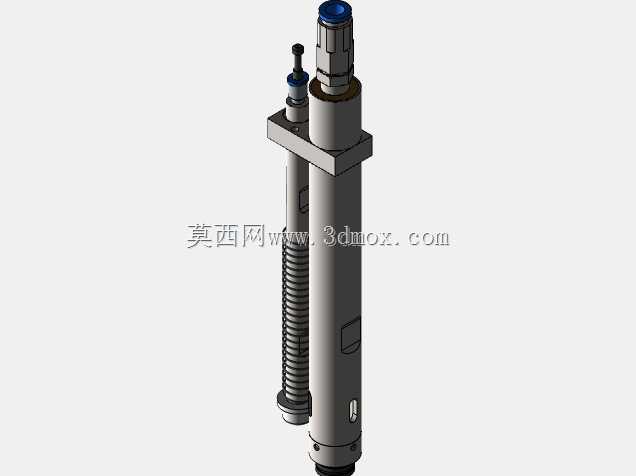

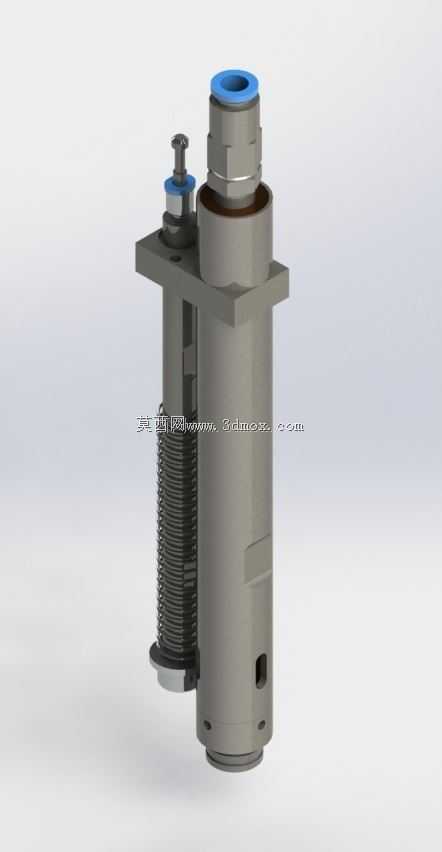

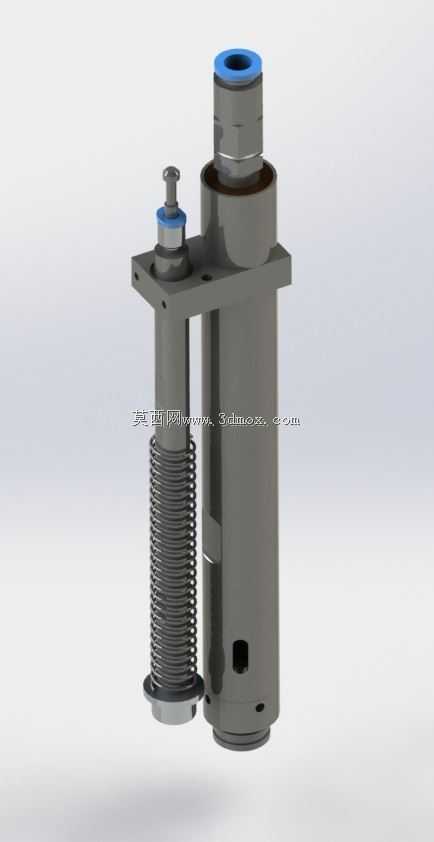

　　该组件属于气动执行类工业零部件，常见于自动化装配线、工装夹具工位、小型冲压辅助机构的动力输出环节，在需要直线往复压紧、顶出、定位动作的工位上承担核心动力传递作用，尤其适配需要小行程高频次动作的轻工装配、电子零部件压装场景，相比电动执行组件响应速度更快，在洁净度要求较高的装配车间无需额外做润滑防污处理，适配常规工厂0.4-0.7MPa的压缩空气供气工况。从结构设计来看，主体采用同轴集成式布局，将主驱动气缸与辅助缓冲复位组件整合在同一安装法兰基座上，大幅压缩了安装占用的横向空间，主缸体采用硬质阳极氧化铝合金材质，表面粗糙度控制在Ra0.8以内，降低活塞往复运动的摩擦阻力，上下端盖采用嵌入式密封结构，避免了外露螺栓带来的积尘死角，

　　适配多尘的车间生产环境。侧边集成的辅助复位组件采用矩形截面压缩弹簧搭配导向杆结构，弹簧预压量经过匹配计算，在气源断开时可以带动活塞杆自动复位到初始位置，避免工位卡料带来的设备碰撞风险，导向杆与基座之间采用无油衬套作为滑动支撑，长期往复运动不会出现卡滞问题，导向杆顶部设置了行程调节螺钉，可以在0-10mm范围内微调辅助顶出行程，适配不同厚度工件的定位需求。主缸进气口设置在缸体顶部，采用快插式接头接口，适配常规6mm外径的气动软管，现场安装无需额外加工接头螺纹，缸体侧壁设置了两个磁性开关安装槽，可以直接绑定磁感应传感器，实时反馈活塞的伸出与缩回位置，无需额外加装外置行程开关，简化了外围电气布线的复杂度。安装边界方面，

　　基座采用方形法兰安装结构，四个安装孔位呈对称分布，孔距匹配常规标准气缸的安装尺寸，可以直接替换同规格的普通标准气缸，无需重新加工设备安装板，缸体总长度控制在180mm以内，最大外径63mm，活塞杆伸出端采用外螺纹接口，搭配不同的执行压头可以适配压装、顶料、夹紧等不同的工况需求。设计过程中针对气动组件常见的漏气问题做了结构优化，活塞密封采用双向Y型密封圈，在活塞往复运动的两个方向都能实现可靠密封，端盖处的静密封采用O型圈嵌入式安装，避免了密封件被气压冲脱的风险，弹簧腔设置了呼吸孔，平衡辅助组件往复运动时的腔体内外压力，避免出现气阻导致的动作迟缓问题。在实际选型应用中，该组件可以直接配套在回转工作台的工装夹具上，

　　每个工位配置一组该执行组件，完成工件的夹紧定位动作，也可以安装在小型自动化专机的送料机构末端，完成工件的分料顶出动作，相比分散式的气缸加导轨结构，集成式的设计减少了装配时的同轴度调整工作量，现场安装只需要固定法兰基座、连接进气管路即可投入使用，降低了设备装配的人工成本。结构建模过程中严格按照实际零件的装配公差做了配合间隙模拟，活塞与缸筒之间的单边间隙控制在0.02-0.03mm，导向杆与衬套之间的单边间隙控制在0.01-0.02mm，既保证运动过程无卡滞，也避免间隙过大带来的密封件偏磨问题，所有密封件的安装槽尺寸都符合气动元件的通用标准，后期维护时可以直接采购标准密封件替换，无需定制专用配件。
