带加强支撑结构的工业矩形容槽设计

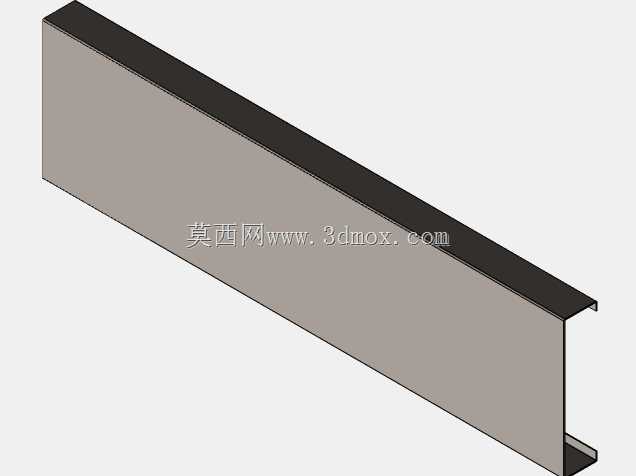

　　这类带侧部加强支撑的矩形容器，多应用在工业生产的物料暂存、工序间流转、液体浸滞处理、散料缓存环节，在表面处理生产线、冶金物料输送中转、环保水处理单元、建材生产配料段都能见到同结构的设备身影，区别于常压立式圆罐，矩形结构的容槽能最大化利用车间平面占地，在排布多工位并行生产线时，可顺着产线走向做长条形布置，避免圆罐相切排布留下的无效空间浪费，尤其适合厂房面宽有限、需要沿墙体或设备间隙布置储料单元的场景。从结构功能上看，该容槽采用敞口设计，槽体主体为薄壁钢板折弯拼焊结构，槽体顶部设置外翻的法兰边，一方面作为槽口的刚度加强结构，避免长槽在吊装、满载工况下出现槽口外张变形，另一方面也可作为槽盖安装、周边防护栏固定、溢液收集槽焊接的基准面；

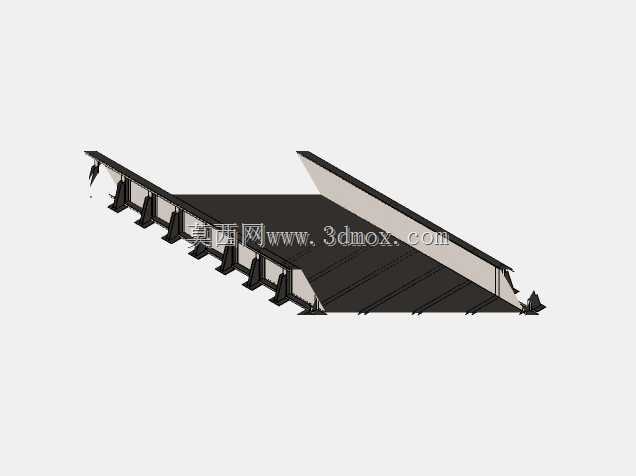

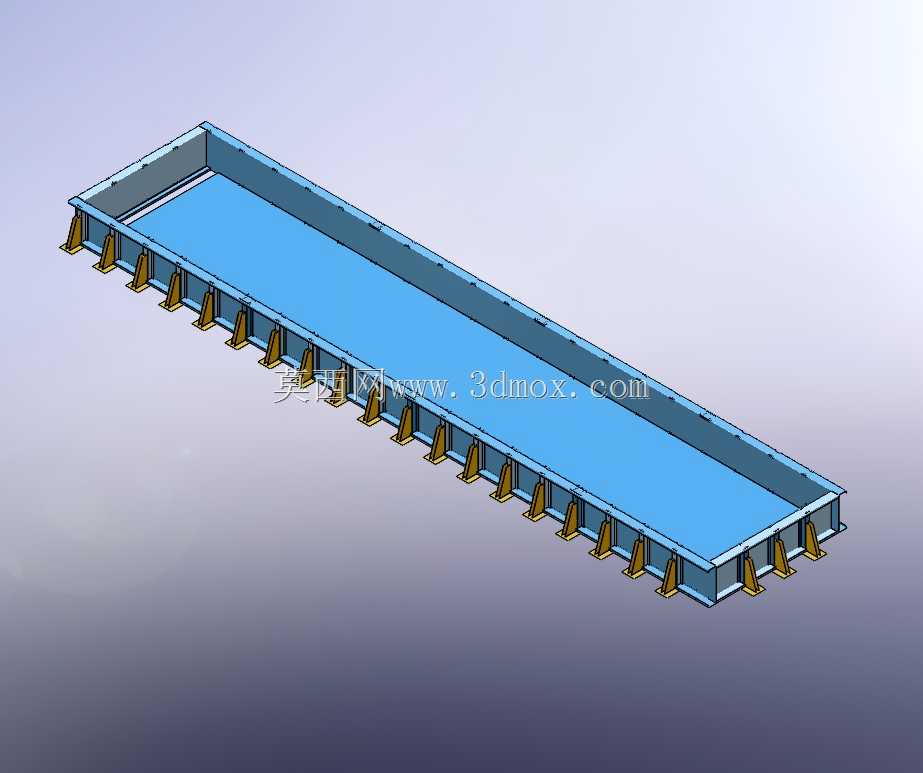

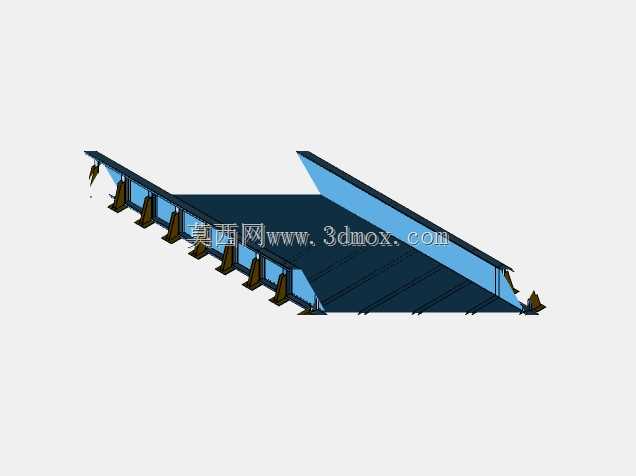

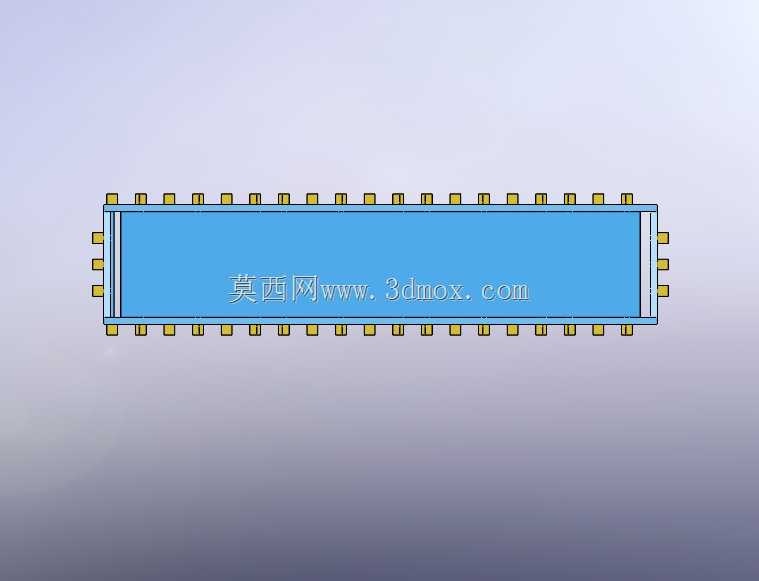

　　槽体底部为整板平铺结构，底部与侧墙板的连接位置采用满焊工艺，避免盛装液体或细颗粒散料时出现渗漏，沿槽体长度方向的两外侧墙板，等间距布置了三角形支撑筋板，筋板底部与槽底的外延支撑边焊接固定，侧部与墙板贴合满焊，这种支撑结构能大幅降低薄壁侧板在物料侧压力作用下的鼓胀变形量，相比单纯增加墙板厚度的设计，在相同刚度要求下能减少60%以上的板材用量，同时降低槽体整体自重，减少安装基础的承重载荷要求。设计这类容槽时，首先要明确盛装介质的属性，若盛装酸碱类腐蚀性液体，需要在板材选型时匹配对应防腐材质，或在槽体内壁做衬层处理，支撑筋板的间距需要根据侧板厚度、槽体深度、介质密度计算确定，避免间距过大导致侧板跨中挠度超标，出现焊缝拉裂渗漏的问题；

　　槽体的长度方向尺寸可根据产线的工位排布长度调整，宽度尺寸需要匹配上下游设备的出料口宽度，避免物料转接时出现撒漏，槽体深度则要根据缓存容量要求、物料安息角、溢液安全高度综合确定，通常满载液位距离槽口要预留不小于100mm的安全距离，避免输送过程中物料波动溢出。安装边界上，该类容槽通常采用落地式安装，底部的支撑边可直接放置在预制的混凝土基础或钢结构平台框架上，安装时需要调整槽体的水平度，保证长度方向与宽度方向的水平偏差不超过千分之一，避免槽内出现局部积液、物料堆积的问题；若用于盛装高温介质，还需要在槽体底部与安装基础之间设置隔热垫，避免高温传导影响基础结构强度，槽体的一端可根据工艺需求设置排空口、溢流口，接口位置要做补强处理，

　　避免开孔位置出现应力集中导致的变形。从建模逻辑上看，这类结构优先采用多实体钣金建模方式，先绘制槽体的整体轮廓草图，拆分出底板、两侧长墙板、两端短墙板的独立实体，分别添加折弯、法兰特征，再逐一绘制支撑筋板的轮廓，通过阵列命令完成等距筋板的布置，最后添加焊缝特征模拟实际焊接结构，建模过程中要预留焊接收缩余量、板材折弯的止裂槽位置，避免生产加工时出现板材开裂、装配尺寸超差的问题；长槽类结构还要重点校核整体吊装的刚度，可在槽体底部设置横向的加强槽钢，避免吊装时槽体出现侧弯变形，影响后续的安装精度。
