多齿轮组传动动力分配机构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:448299
  • 多齿轮组传动动力分配机构

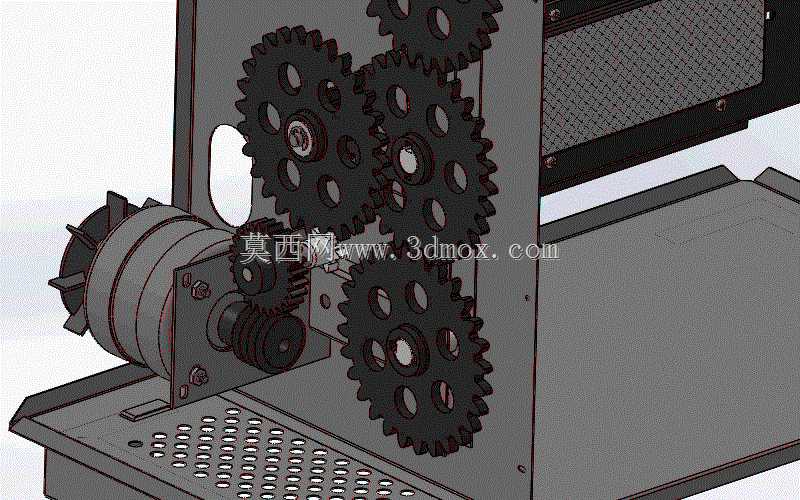

  这套多齿轮组传动动力分配机构,主要应用在需要单动力输入、多路径扭矩输出的小型工业设备场景中,常见于小型物料分拣设备、桌面级加工工装、教学演示实验台这类对传动空间有严格限制的设备上,核心作用是把输入端电机的旋转动力,按照预设的传动比拆分到不同输出轴,匹配不同执行端的转速、扭矩需求,避免单动力源无法同时驱动多个动作单元的问题。从结构设计来看,输入端直接对接离合式动力接入模块,模块自带摩擦缓冲结构,启动瞬间可以抵消电机启动的冲击扭矩,避免齿轮啮合面受刚性冲击出现崩齿、点蚀问题,离合模块的输出轴直接驱动第一组小模数直齿圆柱齿轮,这组齿轮采用变位设计,中心距比标准直齿轮缩短12%,能在有限的安装空间内提升啮合重合度,

  降低传动过程中的齿面滑动率。整个齿轮组采用层叠式排布逻辑,所有齿轮的安装基准都统一在同一块立式安装立板上,立板采用6mm厚冷轧钢板折弯加工,所有齿轮轴的安装孔采用一次装夹镗孔加工,孔位同轴度公差控制在0.02mm以内,避免多轴平行度不足导致的齿轮偏磨、传动卡滞问题。齿轮排布上没有采用常规的逐级减速排布,而是通过四个大直径从动齿轮与两个中间惰轮的啮合组合,实现三个不同传动比的输出路径,其中靠近离合端的输出路径传动比为1:3.2,适配需要大扭矩低转速的执行端,比如压合工位、物料推送工位;中间路径传动比为1:1,主要用来同步驱动设备的散热风机、状态指示盘这类等速附件;最上方的输出路径传动比为2.5:1,属于增速输出,

  适配需要高转速低扭矩的清扫轮、毛刷类执行部件。安装边界方面,整个传动机构的横向安装尺寸控制在280mm以内,纵向高度不超过220mm,纵深方向加上离合模块的总厚度为165mm,所有输出轴的轴端都预留了标准平键安装位,轴伸长度统一为20mm,方便对接不同的执行连接件,不需要额外做轴转接加工。立板底部直接固定在带冲孔的设备安装底座上,底座的冲孔为长圆形调节孔,调节行程为15mm,安装时可以微调整个传动机构的水平位置,张紧输入端的皮带传动副,避免皮带打滑丢转。齿轮本身采用45号钢调质处理,齿面高频淬火硬度达到HRC45-50,既保证芯部的韧性抗冲击,又能提升齿面的耐磨性能,延长连续运转的使用寿命,

  所有齿轮的安装轴都采用带密封圈的深沟球轴承支撑,轴承座直接在立板上镗出,不需要额外加装轴承座配件,减少装配累积误差。设计过程中特意规避了齿轮啮合的根切问题,所有齿数少于17的小齿轮都采用正变位修正,变位系数根据实际啮合的配对齿轮齿数计算确定,保证啮合过程中没有齿侧间隙过大或者卡滞的问题,同时在齿轮组的外侧预留了透明防护罩的安装位,防护罩采用5mm厚透明亚克力板,通过四个铜柱固定在立板上,既可以观察齿轮啮合的运行状态,又能避免杂物卷入齿轮组造成设备损坏,也能防止操作人员误触转动部件引发安全问题。整个机构的动力输入端离合模块采用摩擦片式结构,当输出端负载超过额定扭矩的1.5倍时,摩擦片会自动打滑,切断动力传输,避免过载打坏齿轮或者烧毁驱动电机,不需要额外加装过载保护联轴器,进一步压缩了整体结构的占用空间。在实际装配调试时,只需要按照轴位依次装入齿轮、轴承,调整好各齿轮的齿侧间隙在0.05-0.1mm之间,锁紧轴端的挡圈即可完成装配,不需要复杂的配磨、调整工序,适合批量装配到小型自动化设备中,降低生产装配的工时成本。
