蒸汽流体系统用喷射泵结构设计

项目分类:泵 发布时间:2021-12-10 ID:448318
  • 蒸汽流体系统用喷射泵结构设计
  • 蒸汽流体系统用喷射泵结构设计
  • 蒸汽流体系统用喷射泵结构设计
  • 蒸汽流体系统用喷射泵结构设计
  • 蒸汽流体系统用喷射泵结构设计

  在蒸汽传动、流体输送类工业场景中,这类喷射泵是无需额外动力输入的核心流体部件,常配套在泵组入口、鼓风机管路、高速流体循环回路中,靠高压工作流体的卷吸作用实现低压流体的引流、增压,整套结构没有运动传动件,运行过程不存在部件磨损、密封失效的常见故障,后期运维成本远低于同参数的机械式增压泵。从实际工程应用来看,这类部件常被用在化工流体输送、供热蒸汽回路、真空系统抽气、污水处理曝气环节,不同工况下只需要调整喷嘴的通径、混合室的锥角参数,就能适配不同的进出口压比要求,不需要对整体结构做颠覆性改动。

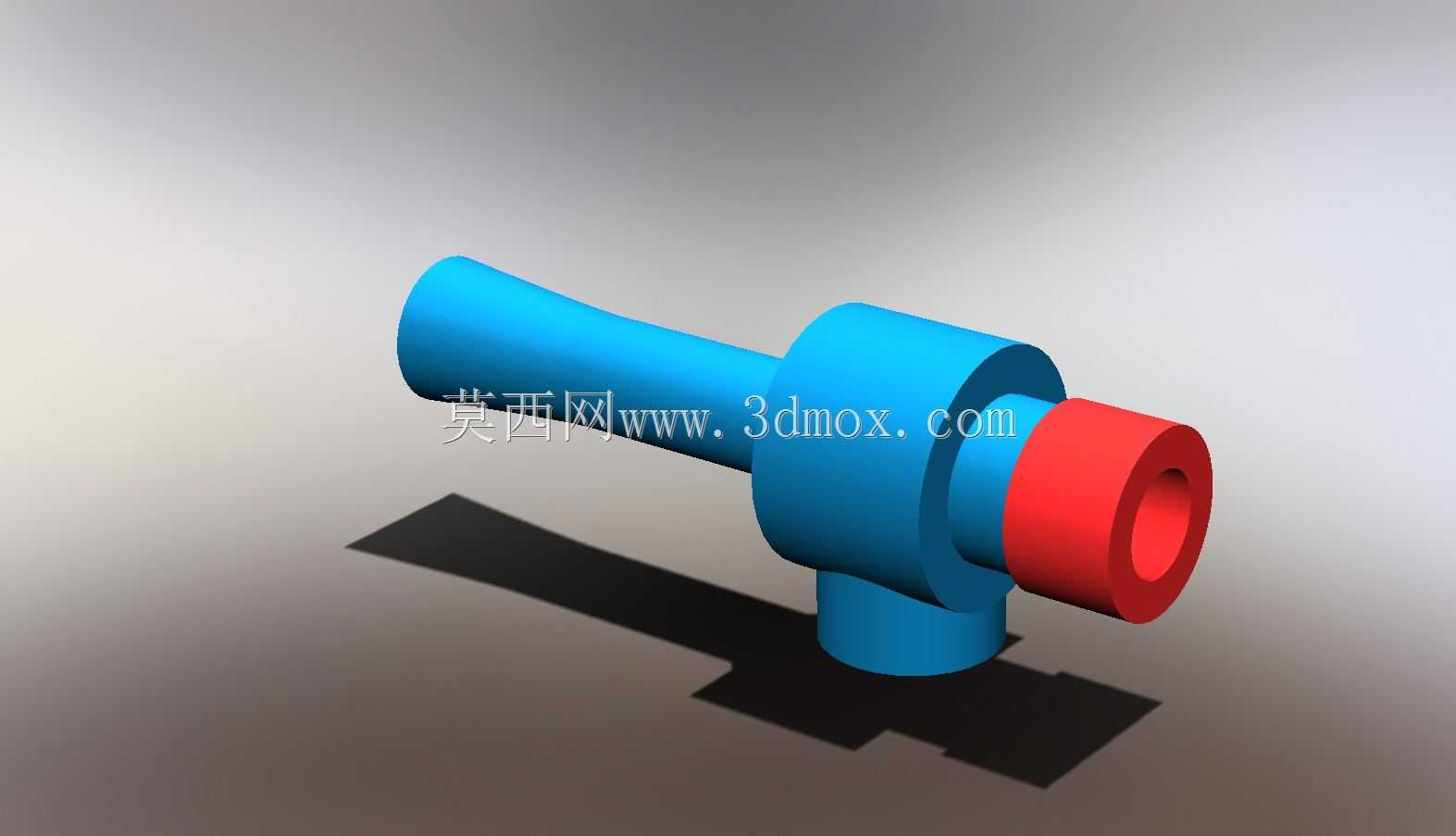

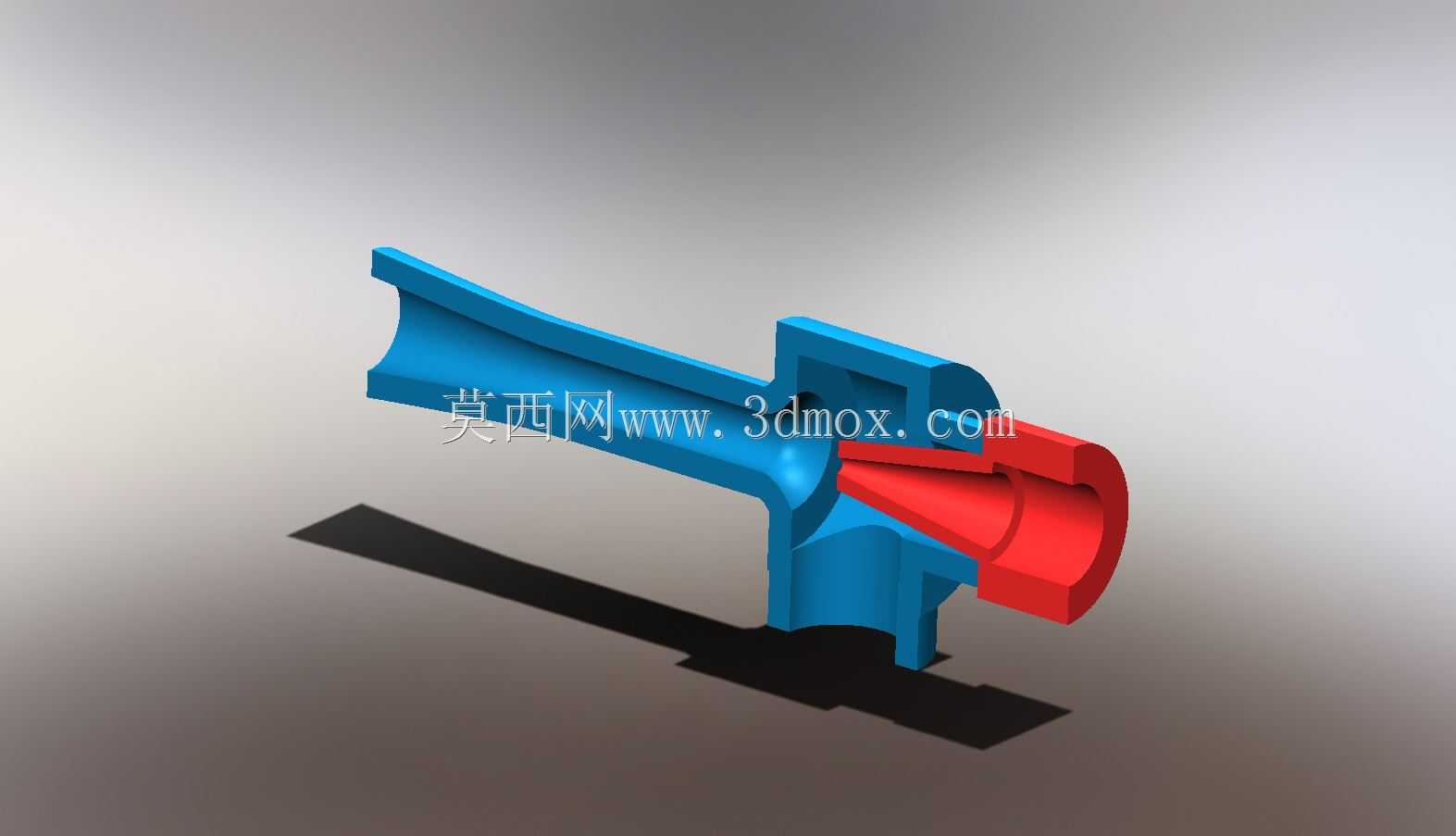

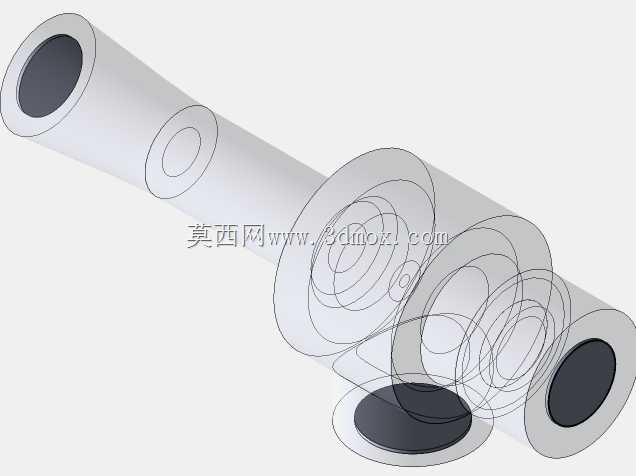

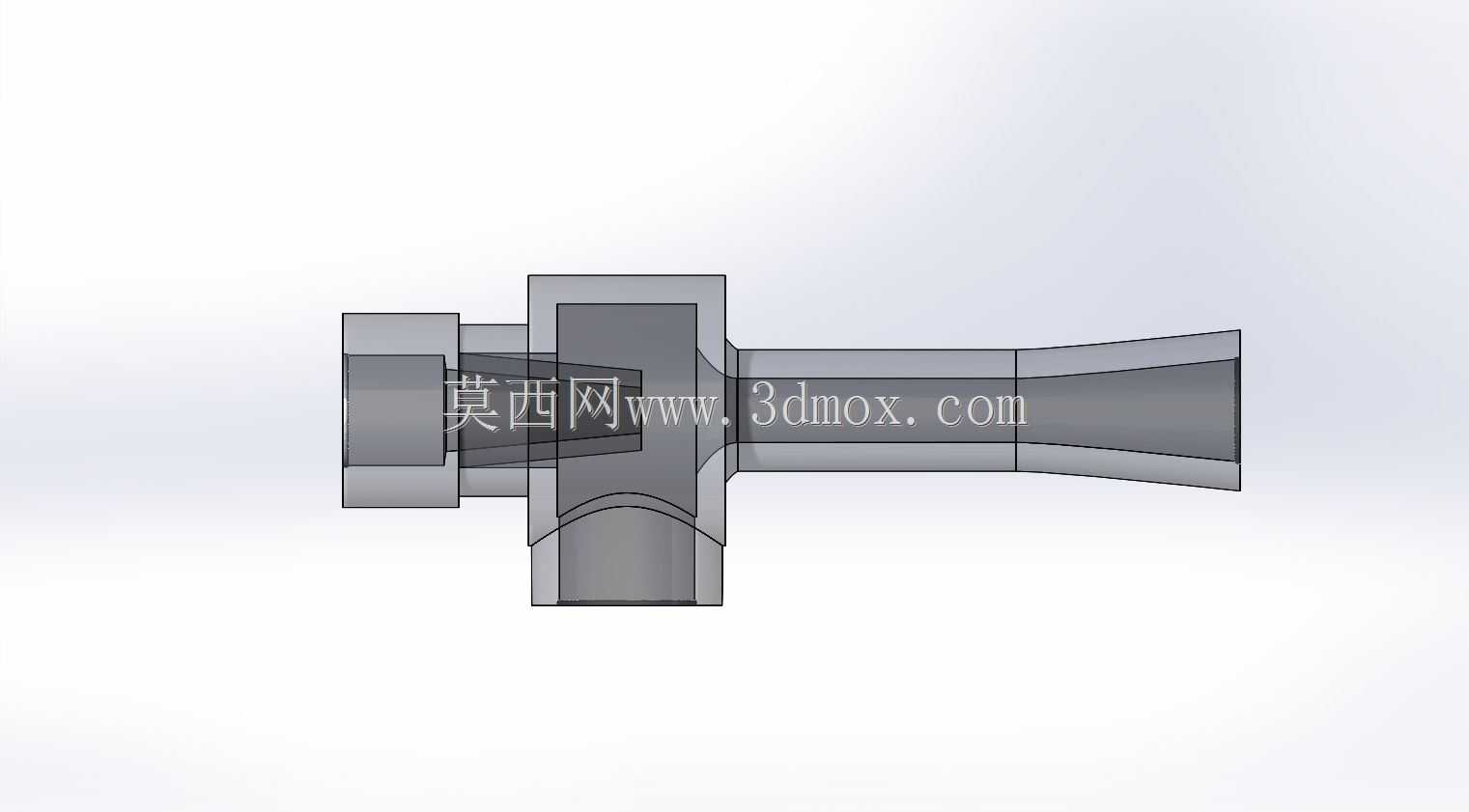

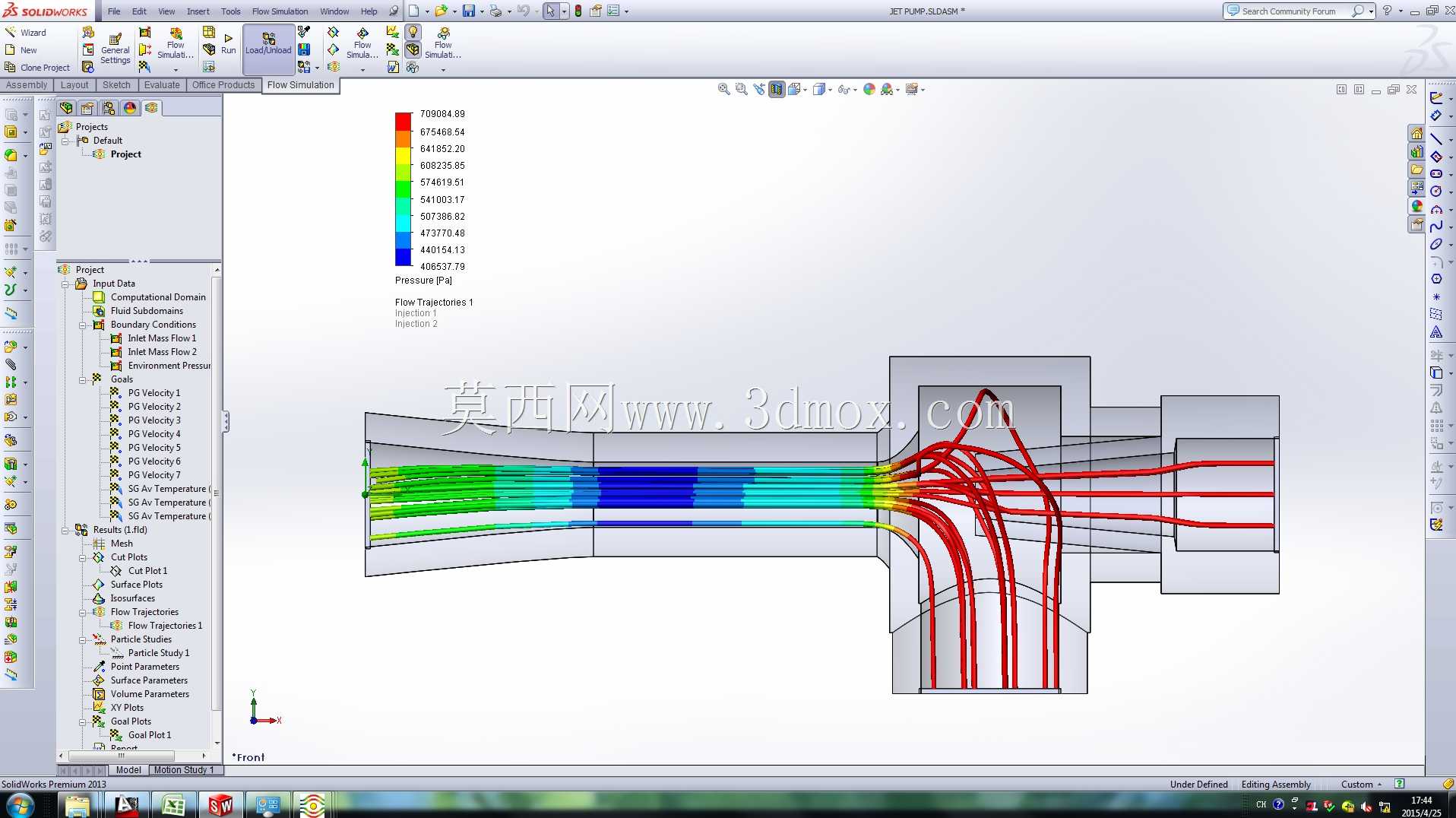

  这套结构的设计逻辑完全围绕流体的动量交换过程展开,主体分为三个核心功能段:高压流体入口段采用渐缩式流道设计,工作流体进入后会在喷嘴位置形成高速射流,在喷嘴出口区域形成低压区,卷吸侧方入口进入的被引射流体;中间的混合室采用等径直段搭配缓锥过渡结构,让高速工作流体和低速引射流体在这个区域充分完成动量交换,避免流道突变产生的局部涡流损失;出口段的扩压结构采用渐扩流道,将混合后流体的动压逐步转化为静压,满足出口端的压力输送要求。整个流道的内壁过渡位置全部做了圆角顺滑处理,没有直角突变结构,能最大程度降低流体在流道内的沿程阻力损失。

  从安装边界来看,这套结构的三个接口全部采用同轴/垂直正交的布局,侧方引射入口和高压工作入口轴线垂直,出口和高压入口保持同轴线,安装时不需要额外做管路变向调整,直接和对应通径的管路对接即可,整体结构的轴向尺寸紧凑,径向突出尺寸仅为入口通径的1.2倍,在狭小的管路安装空间内也能完成布置,不需要预留太大的操作检修空间。结构的壁厚设计按照1.6倍的公称压力做冗余校核,常规工业蒸汽、水流体工况下不需要额外做加强结构,整体重量比同参数的机械式增压泵轻60%以上,吊装、安装过程不需要大型起重设备配合,两名现场运维人员就能完成对位安装。

  在实际选型匹配时,只需要根据现场的工作流体压力、引射流体压力、出口需要的增压值,调整喷嘴的出口通径、混合室的长度尺寸,就能覆盖绝大多数常规工况的使用需求,不需要重新开模制作主体壳体,主体壳体的外部结构可以保持通用,只更换内部的喷嘴嵌件就能完成参数适配,能大幅降低不同工况下的部件制造成本。流道的表面粗糙度按照Ra1.6的要求设计,减少流体在壁面的附面层厚度,进一步提升能量交换效率,实际运行时的引射系数能稳定在0.3-0.8区间,完全满足常规工业场景的引流增压需求。

  不同于机械式增压设备需要配套电机、密封件、传动轴承等易损部件,这类喷射泵的结构全部为静态部件,运行过程中没有振动、噪音问题,也不需要定期加注润滑油、更换密封件,只要在安装前做好流道内的杂物清理,避免固体颗粒进入流道磨损喷嘴内壁,就能实现长期无故障运行,在一些易燃易爆、高腐蚀的流体输送场景中,这种无动件的结构优势会更加明显,不会出现机械密封泄漏导致的安全隐患。
