定制化小型制冷机房管路集成结构

　　在中小规模商用制冷、小型工业工艺冷却场景中，受限于建筑预留空间、场地改造条件，常规标准化制冷机组往往无法直接适配现场安装需求，这类定制化小型制冷机房集成结构，就是为解决受限空间内的制冷系统部署问题设计的。整套结构将制冷主机单元、管路输送系统、分流控制部件整合在统一的安装基座上，无需现场进行大量管路裁切、焊接配对作业，仅需对接外部冷媒主管、供电线路即可完成部署，大幅压缩现场施工周期，降低现场安装的工艺误差风险。

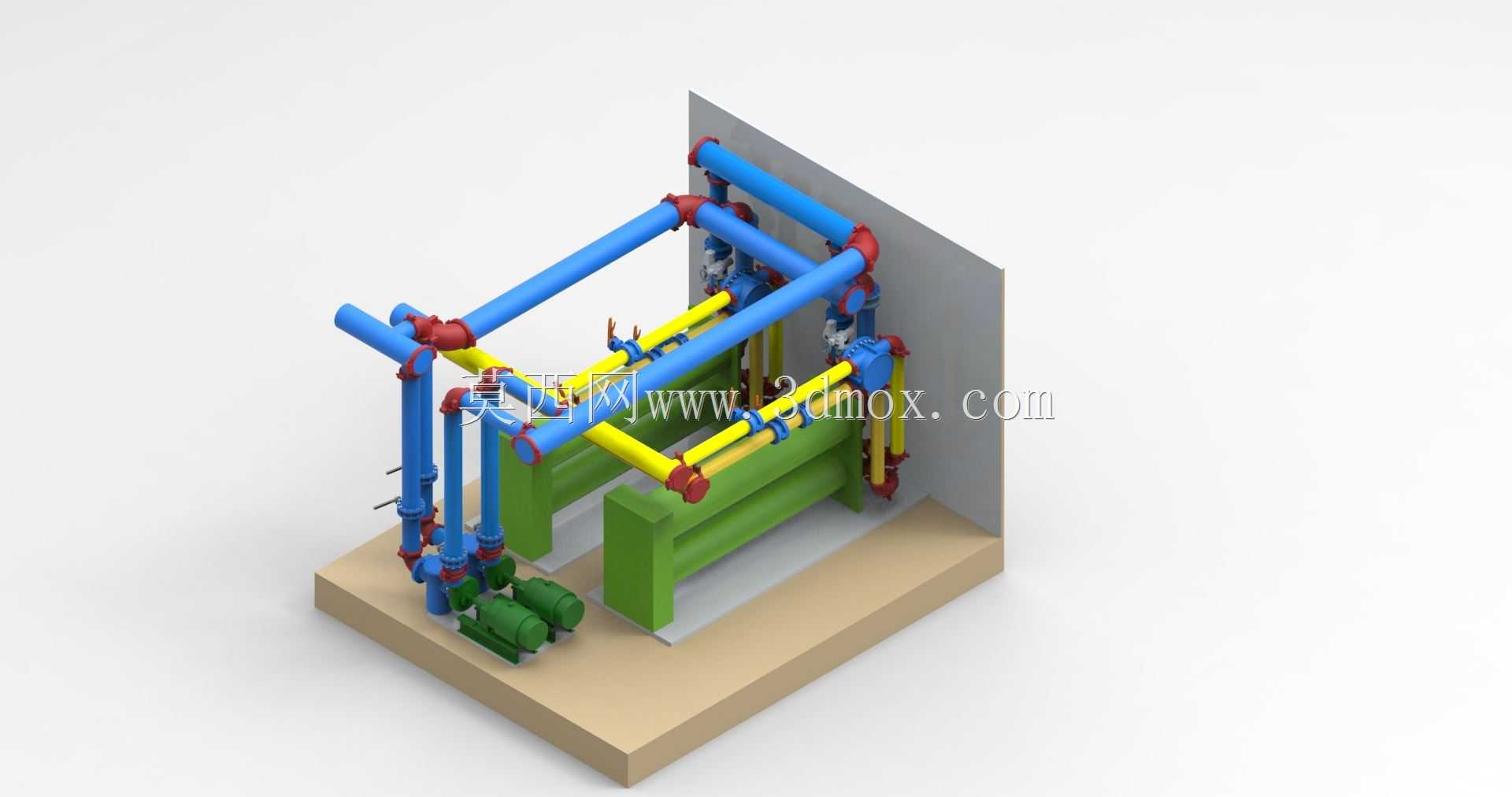

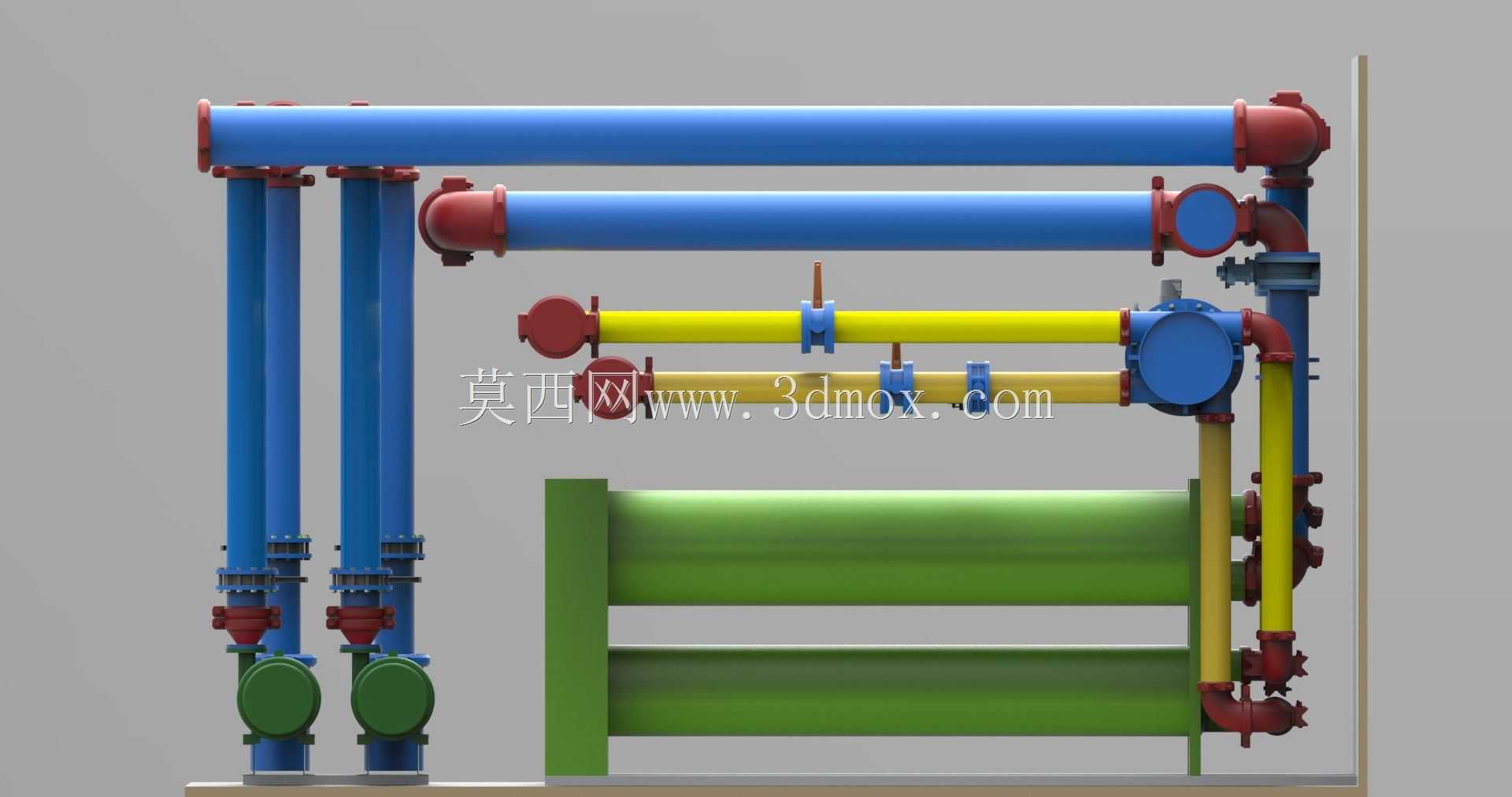

　　从结构布局来看，整套系统的安装基座采用混凝土质感的承重平台设计，边缘预留了设备固定的螺栓孔位，可直接通过膨胀螺栓与建筑地面完成刚性固定，基座的承载能力经过核算，可覆盖整套制冷主机、管路充注冷媒后的总重量，同时预留了15%的载荷余量，应对运行过程中的管路振动载荷。靠墙侧的安装立面模拟了建筑墙体的安装边界，所有沿墙布置的立管都通过管卡与立面完成固定，管卡的间距符合管路安装规范，水平管路的支架间距根据管径不同做了差异化设置，大管径蓝色冷媒供液管的支架间距控制在1.2米以内，小管径的黄色控制管路支架间距不超过0.8米，避免管路长期运行出现挠度变形、接口渗漏的问题。

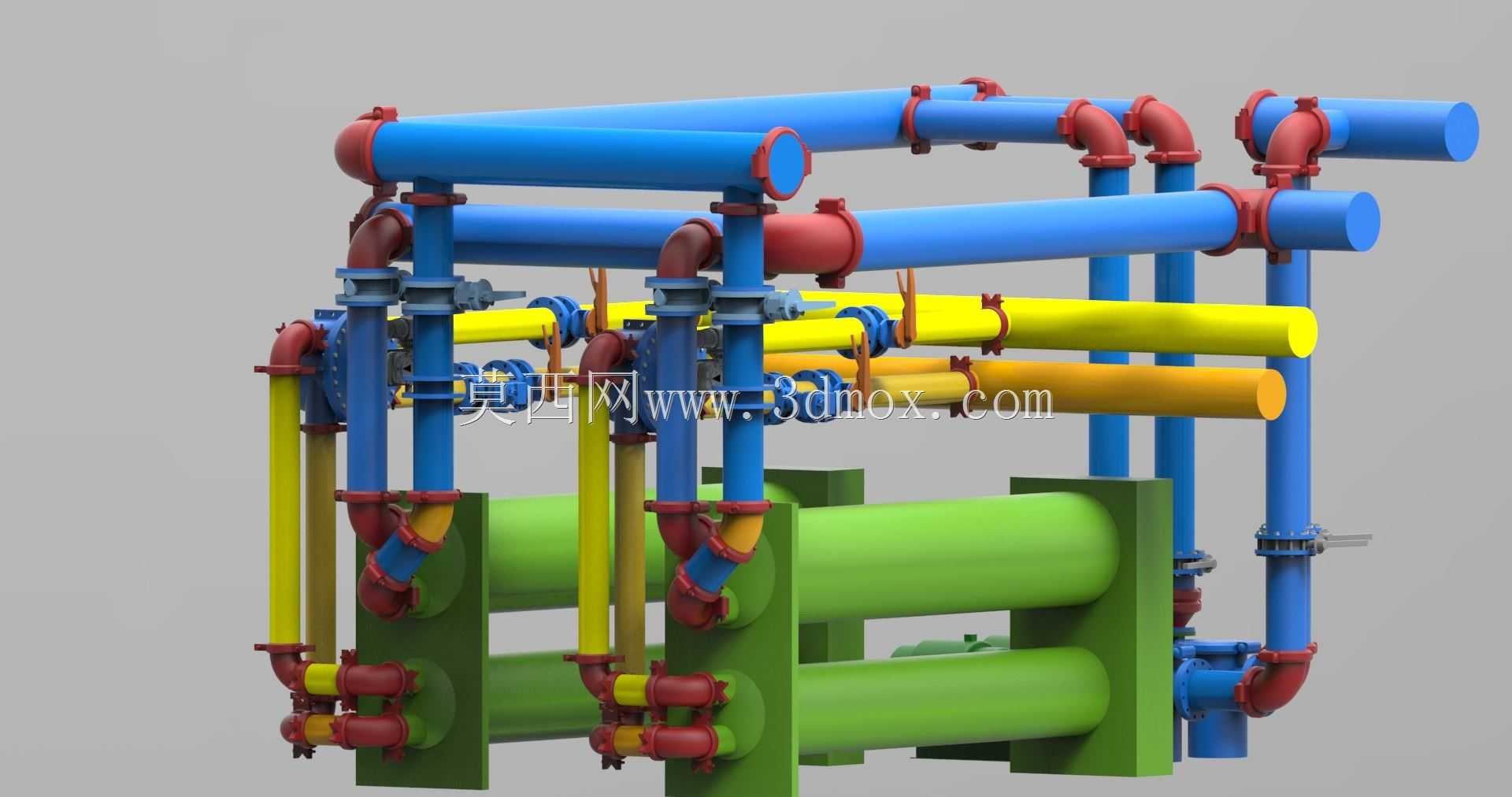

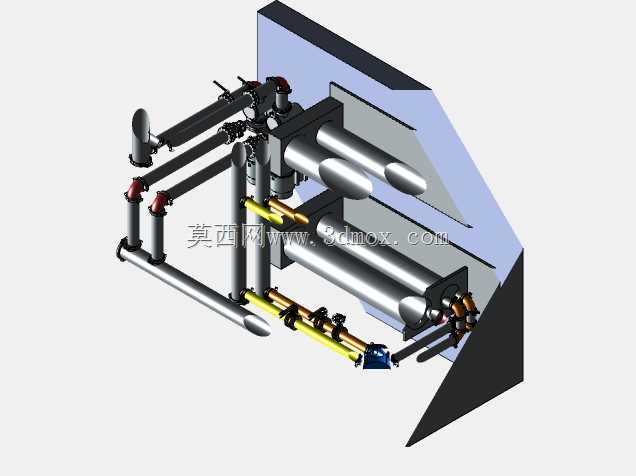

　　管路系统的设计是这套结构的核心部分，蓝色主管道承担冷媒的主输送功能，管道转弯处全部采用标准弯头连接，减少管路局部阻力损失，管道接口处的红色部件为密封连接结构，采用耐低温密封材质，可适配制冷工况下的温度交变环境，避免冷桥现象与冷媒渗漏。黄色管路为系统的控制与旁通管路，连接在主管道与制冷主机之间，负责不同回路的冷媒流量调节。系统集成的自动刷管结构内置四通分流阀，可实现不同制冷回路的冷媒自动切换分配，无需人工操作阀门即可完成多回路的制冷量动态匹配，适配不同末端的冷量需求变化，当某一回路末端冷量需求降低时，分流阀可自动调整该回路的冷媒通断与流量，将多余冷量调配到需求更高的回路，提升整套制冷系统的运行能效。

　　制冷主机单元布置在基座的内侧靠墙位置，主机底部设置了减震垫，减少运行过程中振动向基座、建筑结构的传递，主机的进出口与主管道采用软连接结构，抵消管路热胀冷缩产生的位移应力，避免长期运行过程中接口处出现疲劳损坏。整套结构的外形尺寸严格匹配给定的安装空间，所有管路的外轮廓都控制在预留的安装边界以内，最外侧的管道边缘距离安装边界预留了不小于300mm的操作检修空间，方便后期运维人员对阀门、接口、主机部件进行检修操作，无需额外拆除周边结构即可完成常规维护作业。

　　在实际应用中，这类集成式制冷机房结构可适配小型商超冷链、小型工业工艺冷却、实验室恒温冷却等多种场景，相比现场散件组装的制冷机房，集成结构在出厂前即可完成整套系统的压力测试、密封性测试，现场安装后仅需做简单的保压测试即可投入使用，大幅降低现场施工的质量不可控因素。管路的布局充分考虑了流体阻力优化，所有管路的走向尽量减少不必要的弯头，沿程阻力控制在系统允许的范围内，保证冷媒输送过程中的压力损失在设计值以内，避免因为管路阻力过大导致制冷主机运行负载升高、能耗增加的问题。四通分流阀的安装位置预留了检修操作空间，后期如果需要更换阀件，可直接在预留空间内完成操作，无需大范围拆解周边管路。
