多联集成式SS管路过滤装置结构设计

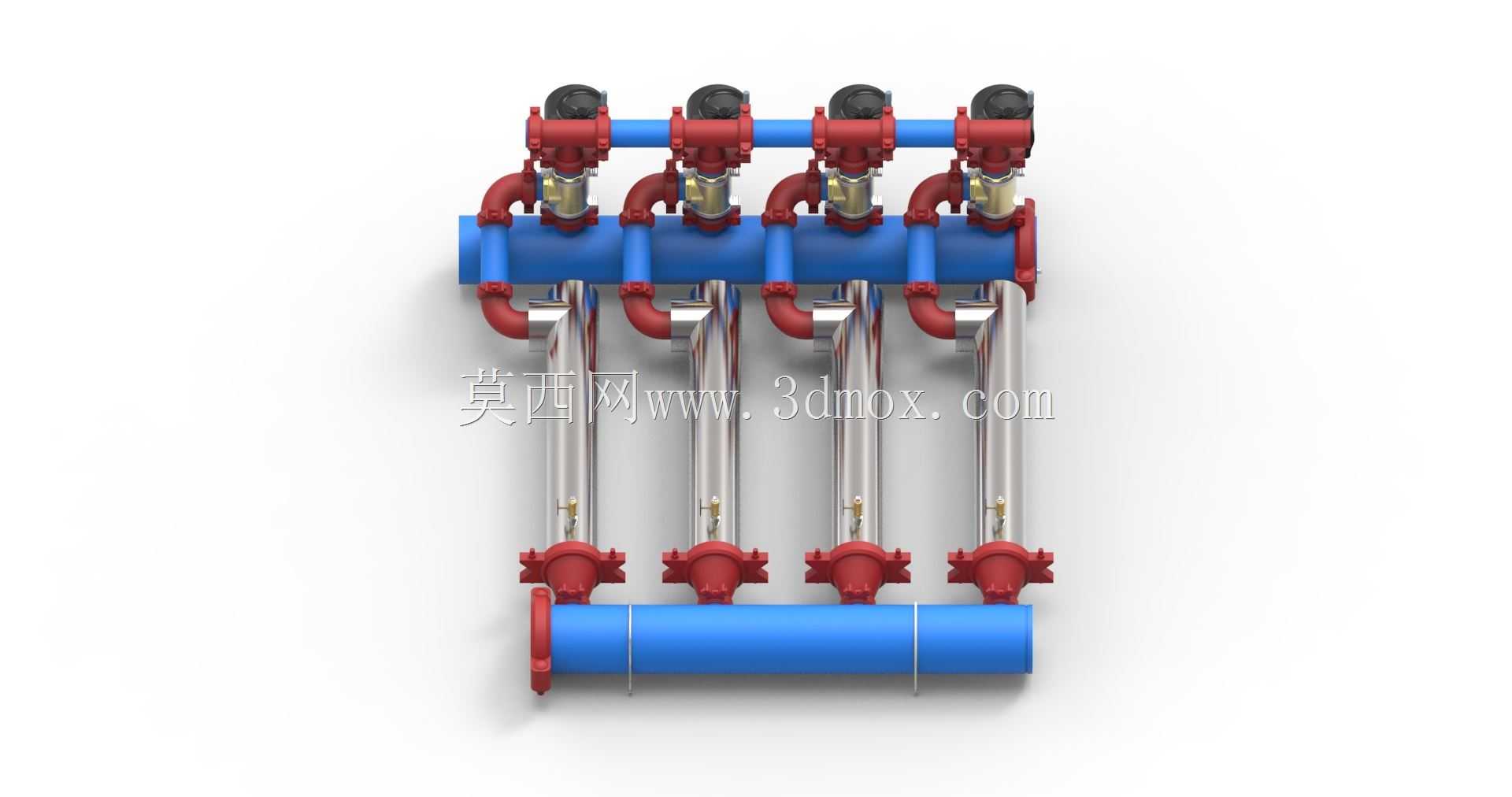

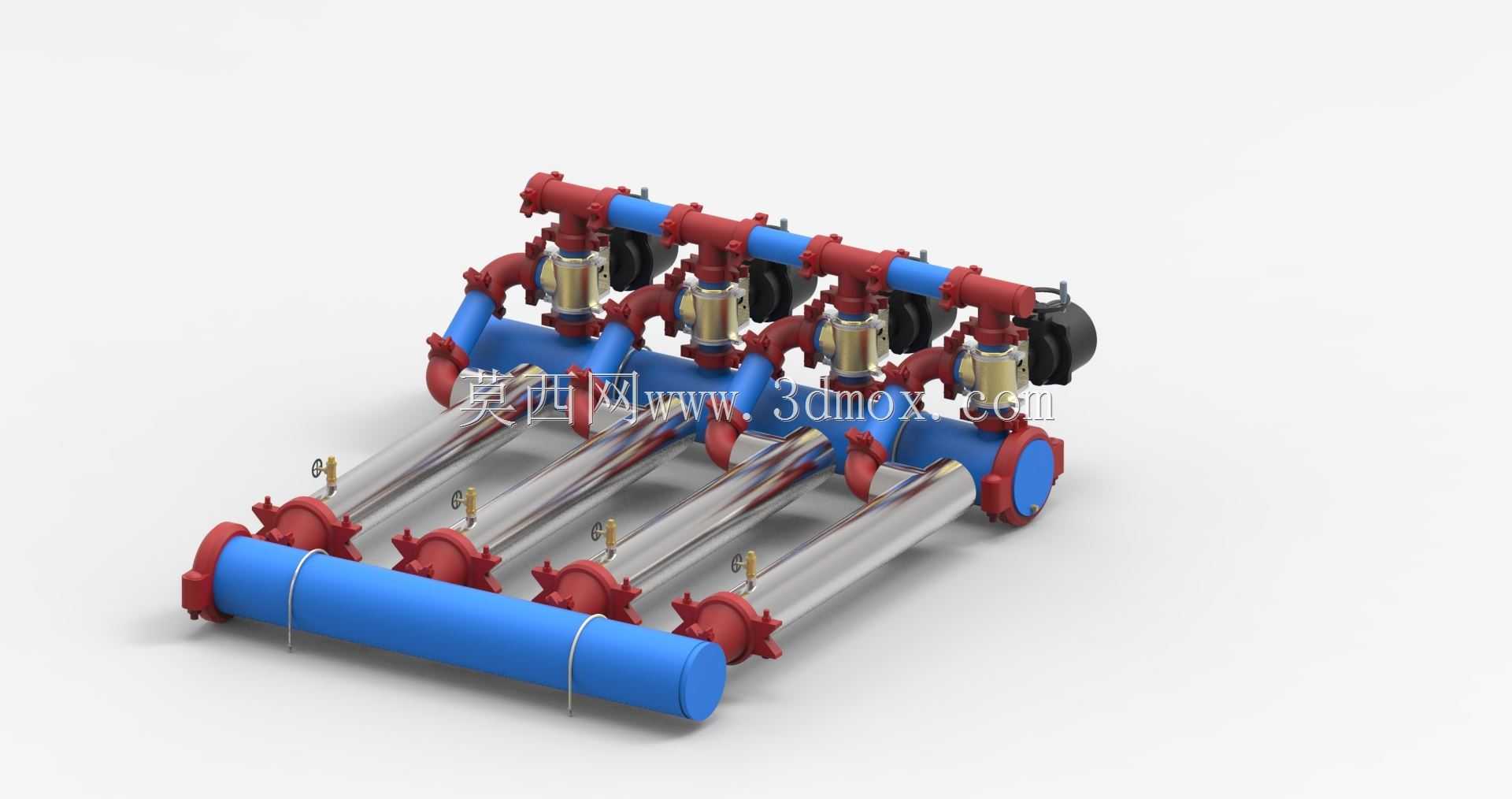

　　在民用供水、工业循环水、化工流体输送、暖通空调管路等现场，经常会遇到主管路需要分支出多路独立过滤支路的需求，传统单台过滤器逐个安装的方案，不仅需要在现场焊接大量连接管段、布置独立支架，还会占用过多管廊空间，后期运维拆洗单路滤芯时也容易影响其他支路的正常运行，这套多联集成式SS过滤模块，就是针对这类多路并行过滤场景开发的集成化管路单元。整套模块采用上下双主管的集成布局，上部横向主管作为待过滤流体的进水汇管，下部横向主管作为过滤后流体的出水汇管，四根独立的过滤柱垂直布置在上下汇管之间，每根过滤柱的进出口都配置独立的红色手轮截止阀，可实现单路过滤单元的独立切断，运维人员拆洗或更换单根滤芯时，只需关闭对应支路的上下阀门，

　　无需关停整套管路系统，其余三路可保持正常过滤作业，大幅降低运维停机对生产或供水的影响。从结构设计角度看，上下汇管均采用等径蓝色涂覆钢管，端部预留标准法兰连接接口，可直接与现场同管径的现有管线对接，不需要额外加工变径接头，汇管与各支路的连接部位采用圆弧过渡的弯头结构，减少流体在转角处的紊流阻力，降低管路压损。每根过滤柱采用透明不锈钢筒体，可直接观察内部滤芯的污染堵塞情况，无需拆卸即可判断是否需要清洗更换，筒体上下端采用快装卡箍结构配合红色密封端盖，拆洗时不需要动用大型扳手，单人即可完成滤芯更换作业。上部汇管的顶端对应每个过滤支路都配置了自动排气阀结构，系统初次充水时可自动排出筒体内的空气，避免气阻导致过滤流量不足，

　　下部汇管的最低端配置排污阀，可定期排出汇管底部沉积的杂质，避免杂质堆积影响出水水质。安装边界方面，整套模块的横向总宽度适配四根过滤柱等距排布的尺寸，相邻过滤柱的中心距预留了足够的手轮操作空间，运维人员转动阀门手轮时不会与相邻部件发生干涉，垂直方向的总高度从下部汇管底部到上部排气阀顶端的尺寸，满足常规管廊的竖向安装空间要求，模块整体可通过配套的支架直接固定在墙面或管架上，不需要现场额外制作复杂的支撑结构。流体在模块内的流向设计为上进下出，待过滤流体从上部进水汇管分配到各支路，经过滤柱内的滤芯截留杂质后，洁净流体汇入下部出水汇管送出，这种流向设计可让过滤截留的大颗粒杂质自然沉降在过滤柱底部，不会附着在滤芯表面造成快速堵塞，

　　延长滤芯的清洗周期。手轮阀门的操作高度设置在人体工程学适配的区间，站立操作时不需要踮脚或弯腰，大幅降低运维操作的劳动强度，所有阀门的启闭方向采用统一的顺时针关闭、逆时针开启标准，避免运维人员误操作。这套模块可直接对接现有管线的特性，省去了现场设计、焊接、组装多台单联过滤器的工作量，现场安装时只需对接两端法兰即可投入使用，大幅缩短管路改造的施工周期，同时集成化的结构相比分散安装的单台过滤器，减少了大量法兰连接点，降低了管路泄漏的风险点，整体运行可靠性更高。在化工流体输送场景中，这套模块可适配腐蚀性流体的过滤需求，筒体和管路可根据介质特性选用对应牌号的不锈钢材质，密封件选用耐腐材质，满足不同工况的使用要求；在暖通空调循环水场景中，可过滤循环水中的锈渣、杂质，避免杂质堵塞末端的空调盘管、风机盘管等精细部件，保障空调系统的换热效率；在民用供水场景中，可作为多路供水的前置过滤单元，过滤水中的泥沙、大颗粒杂质，保障下游用水设备的安全运行。
