快开式篮式管道过滤装置结构设计

　　在化工、市政供水、循环冷却水、油品输送等流体输送管路系统中，泵类入口前的杂质拦截是保障核心动设备稳定运行的关键环节，篮式过滤器正是这类场景下应用极为广泛的管路辅件。不同于Y型过滤器适配小口径、低杂质负荷的管路场景，这款篮式过滤装置针对中大口径管路、杂质含量较高的工况设计，核心作用是在流体进入离心泵、柱塞泵等对入口介质清洁度有要求的设备前，拦截流体中裹挟的焊渣、锈蚀颗粒、砂石、密封碎屑等大尺寸硬质杂质，避免杂质进入泵腔造成叶轮磨损、流道堵塞、密封面划伤等故障，有效延长下游动设备的检修周期与使用寿命。

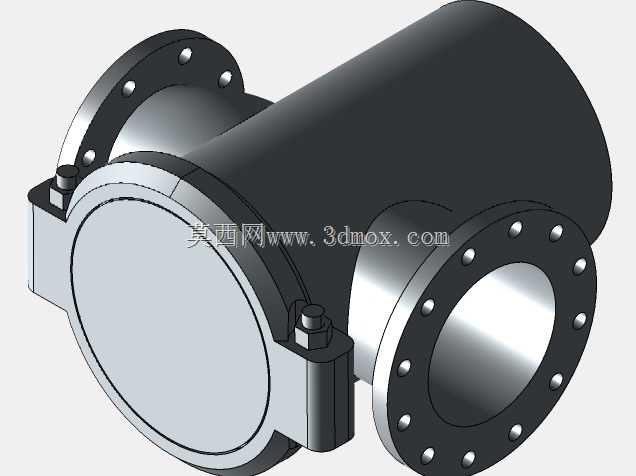

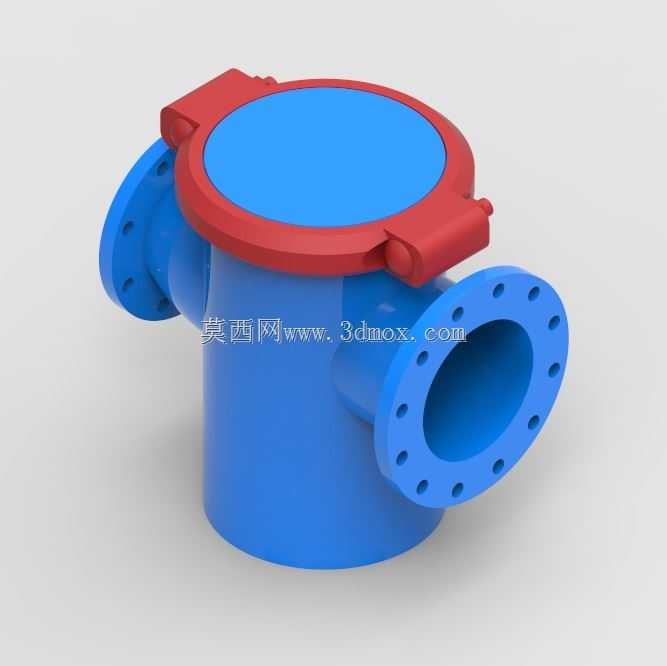

　　从结构设计逻辑来看，这款模型采用了下进侧出的流道布局，筒体为等径直筒结构，内部预留了足够的滤篮安装空间，相较于斜置滤筒的过滤结构，直筒篮式结构的滤篮有效过滤面积更大，流体经过滤层时的流速更平缓，压损更小，同时纳污容量更高，能够有效延长连续运行的清污间隔。顶部采用了快开式压盖结构，通过铰接式快开压臂与锁紧结构实现顶盖的快速开合，无需将整个顶盖从筒体上完全拆除，也无需拆卸周边连接管路，即可快速取出内部滤篮完成杂质清理，大幅降低日常运维的操作难度与作业时长，尤其适合需要频繁清污的工况场景。

　　连接形式上，设备进出口均采用凸面带颈法兰结构，法兰端面上的螺栓孔沿圆周均匀分布，能够与同压力等级的标准管路法兰直接配对安装，安装时只需保证进出口方向与管路流体流向一致，通过螺栓紧固、密封垫片压实即可完成密封，无需额外加工适配接口。筒体与进出口连接段采用圆弧过渡结构，避免流道出现直角突变造成的局部涡流与压损，同时减少流体对筒体内壁的局部冲刷，提升结构的抗冲蚀能力。顶部压盖与筒体上端面之间设计了密封槽，可适配橡胶或金属缠绕垫片，保证带压运行状态下的密封可靠性，避免流体泄漏。

　　从安装边界来看，设计时需要在设备顶部预留足够的操作空间，满足快开压盖开启、滤篮向上取出的操作需求，设备底部可设计支撑脚直接落地固定，也可通过进出口法兰承载固定在管路支架上，安装时需注意设备的排污口（若配置）需朝向便于操作的一侧，方便清污时排出积存的杂质。滤篮本身采用冲孔板加支撑骨架的结构设计，可根据实际过滤精度需求更换不同网孔尺寸的滤篮，适配不同介质的过滤要求，滤篮与筒体内部的定位台阶配合，保证流体全部经过滤层通过，不会出现旁流短路的情况。

　　在实际选型应用中，这类篮式过滤器的公称通径通常与下游泵的入口管径保持一致，或比泵入口管径大一个等级以降低压损，设计压力等级需匹配管路系统的最高工作压力，适用介质涵盖清水、油品、低腐蚀性化工流体等多种类型。相较于需要拆盖螺栓才能开启的普通篮式过滤器，这款快开结构的设计大幅降低了运维的劳动强度，尤其适合安装在空间有限、运维频次较高的管段，在循环水系统、原料输送管线、换热站入口管路等场景下都有极高的适配性。建模过程中对法兰螺栓孔分布、快开铰接结构的转动间隙、滤篮与筒体的配合公差都做了还原，能够直接用于管路排布的干涉检查、运维操作空间模拟，也可作为同类型过滤设备结构设计的参考原型，帮助结构设计人员快速完成方案迭代与细节优化。
