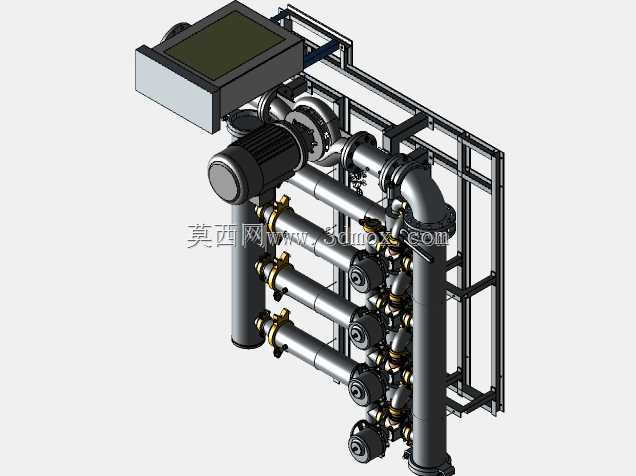

集成垂直直列泵的TC介质过滤机组

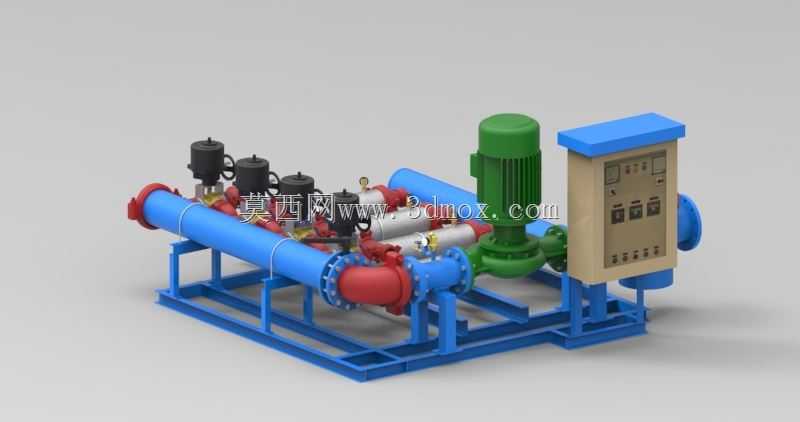

　　这套集成垂直直列泵的TC过滤机组，主要面向工业循环水、工艺介质净化场景设计，常见于化工制程段的SS杂质截留、冷却水旁滤、中小型水处理站的终端过滤环节，区别于传统分体式过滤装置，整套设备采用撬装集成式布局，所有管路、泵组、阀组、控制单元全部预装在同一块型钢焊接底座上，现场安装仅需对接进出水主管道与动力电源即可投用，大幅缩减现场施工的配管、布线工作量。从功能逻辑上看，设备核心过滤段采用多组并联的过滤芯体结构，可在系统不间断供水的状态下逐组完成反洗排污，配合垂直直列泵提供的稳定压头，能保证过滤过程中出口压力波动控制在工艺允许范围内，不会因反洗动作造成下游供液中断。整套设备的控制逻辑由配套的电控柜承载，

　　内置PLC控制单元可自动采集进出口压差数据，当滤芯截留杂质造成压差达到设定阈值时，自动触发对应阀组的切换动作，完成单组滤芯的反冲洗流程，无需人工值守操作，同时电控面板预留了手动操作按钮，可在调试、检修阶段手动触发单步动作，适配不同工况下的操作需求。设计阶段优先考虑了安装边界的适配性，底座采用标准型钢焊接成型，整体重心沿底座中心线对称分布，垂直直列泵与电机采用同轴直联结构，省去了联轴器找正的复杂工序，泵体进出口与主管道采用法兰对接，密封面适配常规工业管路的压力等级要求。主管道沿底座长度方向布置，多组过滤单元横向排布在主管道侧方，阀组全部采用顶部安装布局，预留了足够的操作空间，日常维护时无需拆卸主管道即可完成滤芯更换、阀件检修作业。

　　电控柜布置在机组出水端侧方，柜体做了防尘防水处理，操作面板高度适配站立操作的人体工程学要求，接线端子全部布置在柜体内侧下部，现场接线时无需拆解柜体内部的控制线路。从管路流道设计来看，进水端经主管道分配至各并联过滤单元，过滤后的洁净介质汇总至出水主管道，反洗时的排污流道独立设置，避免反洗污水混入洁净介质侧，垂直直列泵布置在进水侧与过滤单元之间，为介质流通过滤单元提供稳定的动力，同时泵体的选型匹配过滤单元的额定通流能力，保证在最大流量工况下泵组运行在高效区间，降低长期运行的能耗。整套设备的外形尺寸充分考虑了常规工业厂房的门宽、吊装空间要求，底座预留了标准叉车孔与吊装吊点，可直接通过叉车或行车完成转运、就位，

　　安装时底座仅需做简单的水平找平即可，无需额外浇筑复杂的设备基础。在细节结构上，所有管路的弯头、变径位置都做了流道优化，减少局部阻力损失，阀组采用气动驱动结构，响应速度快，动作可靠，适配自动控制的逻辑要求，过滤单元的端盖采用快开结构设计，更换滤芯时无需借助大型工具，单人即可完成开盖、换芯、复位的全套操作。针对SS介质过滤的工况特性，过滤单元的密封件选用耐磨损、耐常规腐蚀的材质，可适配大部分工业水、弱腐蚀性工艺介质的过滤需求，泵体的过流部件也做了相应的耐磨处理，避免介质中夹带的杂质长期冲刷造成泵体过早磨损。整套机组的布局充分考虑了日常巡检的需求，压力表、压差传感器的检测点全部布置在可视位置，巡检人员无需俯身或拆解防护结构即可直接读取运行参数，判断设备运行状态。
