带手动操作结构的电动三通球阀结构设计

　　在民用暖通、工业流体输送、化工介质配比、中央空调水系统等场景中，三通类阀件承担着介质换向、流量合流与分流的核心作用，这款带侧置手动操作机构的电动三通球阀，正是针对常规电动阀断电失效、无法应急操作的痛点完成的结构设计。从实际应用场景来看，这类阀件常安装在吊顶内、设备夹层等日常巡检不易触及的管路节点，既要满足日常自动控制的需求，也要在电控系统故障、断电检修时具备现场手动操作的能力，避免管路断流引发的系统停运问题。

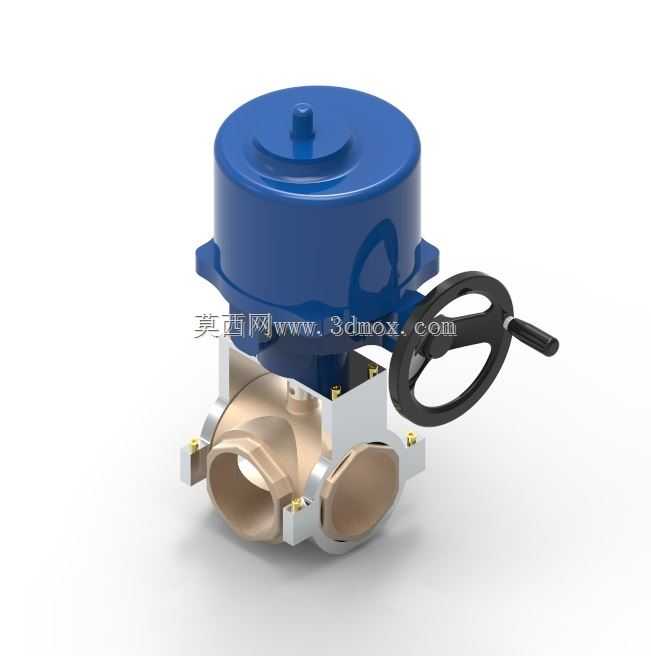

　　从功能特性上看，这款阀采用三通式球体结构，三个通路口径保持一致，可实现L型或T型流道的换向需求，球体采用铜质基体加工，密封面贴合精度高，在额定压力工况下内泄量控制在行业标准允许的极低范围内，适配水、低压蒸汽、弱腐蚀性流体等多种介质的输送控制。上部的电动执行机构采用一体化密封壳体设计，防护等级满足常规室内安装的防尘防溅要求，内部集成减速齿轮组与位置反馈结构，可接收开关量或模拟量控制信号，实现阀位的精准调节。侧置的手轮结构通过离合器与执行机构输出轴连接，电动操作时手轮处于脱开状态不会随动，需要手动操作时扳动离合手柄即可切换至手动模式，通过转动手轮带动球体转动完成阀位切换，操作力矩经过减速机构放大，即使在管路带压状态下也能轻松完成操作，无需额外配备扳手等工具。

　　设计思路上，这款阀的结构充分考虑了现场安装与维护的便利性，阀体部分采用下装式球体固定结构，三个连接端均采用内螺纹连接形式，适配常规低压管路的螺纹安装标准，无需额外焊接法兰即可完成与管路的对接。执行机构与阀体之间采用支架连接，连接螺栓采用标准规格，后期如果执行机构出现故障，无需将阀体从管路上拆下，即可单独拆除上部执行机构进行检修更换，大幅降低后期维护的工作量与管路泄放成本。手轮的布置位置经过结构校核，安装后手轮外侧距离阀体中心的距离控制在合理范围内，不会因为突出尺寸过大造成安装空间的额外浪费，同时手轮采用防滑轮辐结构，操作时握持手感稳定，不会出现打滑脱手的问题。

　　从安装边界与外形尺寸来看，这款阀的整体高度从阀体底部到执行机构顶部的尺寸适配常规DN25到DN50口径的管路安装空间需求，三个接口的同轴度、端面平行度在建模时严格按照管路阀件安装公差要求设定，安装后不会出现管路别劲、密封面受力不均导致的泄漏问题。执行机构顶部预留了状态指示杆，可直观显示当前阀位的开关状态，现场巡检时无需拆解阀件即可判断阀门工作位置。阀体下部的固定螺栓采用对称布置，在拆解维护球体密封件时，可均匀松开螺栓取下阀盖，不会出现内部零件卡滞无法拆卸的问题。建模过程中对所有运动部件做了干涉检查，手轮转动全行程、球体换向全行程内均无零件干涉，执行机构内部齿轮的啮合间隙、阀杆与密封填料的配合间隙都按照实际装配公差预留，完全可以直接用于指导生产加工或作为管路系统集成的选型参考模型。在流体控制管路的三维布管设计中，这类带手动应急结构的电动三通阀模型可直接导入装配环境，提前预留安装操作空间，避免后期现场安装时出现手轮被其他管线或结构件遮挡、无法操作的问题，也能提前核算执行机构的接线空间，确保电控布线的合理性。
